Diseño de continuidad digital para la operación

Arco eléctrico en CA

Reduzca el riesgo, mejore la seguridad y haga cumplir el cumplimiento con base en el estándar australiano

Cumplimiento de las pautas para la selección, uso y mantenimiento de EPP para riesgos de arco eléctrico.

• Cálculo con base en Australian Std. ENA NENS 09 de la Asociación de Redes de Energía 2014 (método puro)
• Resultados de energía de incidentes de corriente de arco máxima y mínima
• Factores de determinación de la corriente del arco definibles por el usuario
• Factores de exponentes de distancia, material de electrodos y trifásicos / monofásicos
• Factor multiplicador ATPV revolucionario de EPP
• Cálculo de lotes para miles de ubicaciones
• Edite, personalice e imprima etiquetas desde la calculadora
• Gráficos de evaluación de riesgo de choque y límite de arco eléctrico
• Gráficos de IE frente a duración del arco y distancia de trabajo
• Datos de entrada típicos cerrados y al aire libre (según IEEE 1584)
• Plantillas de etiquetas de Arco Eléctrico acorde a ENA NENS 09

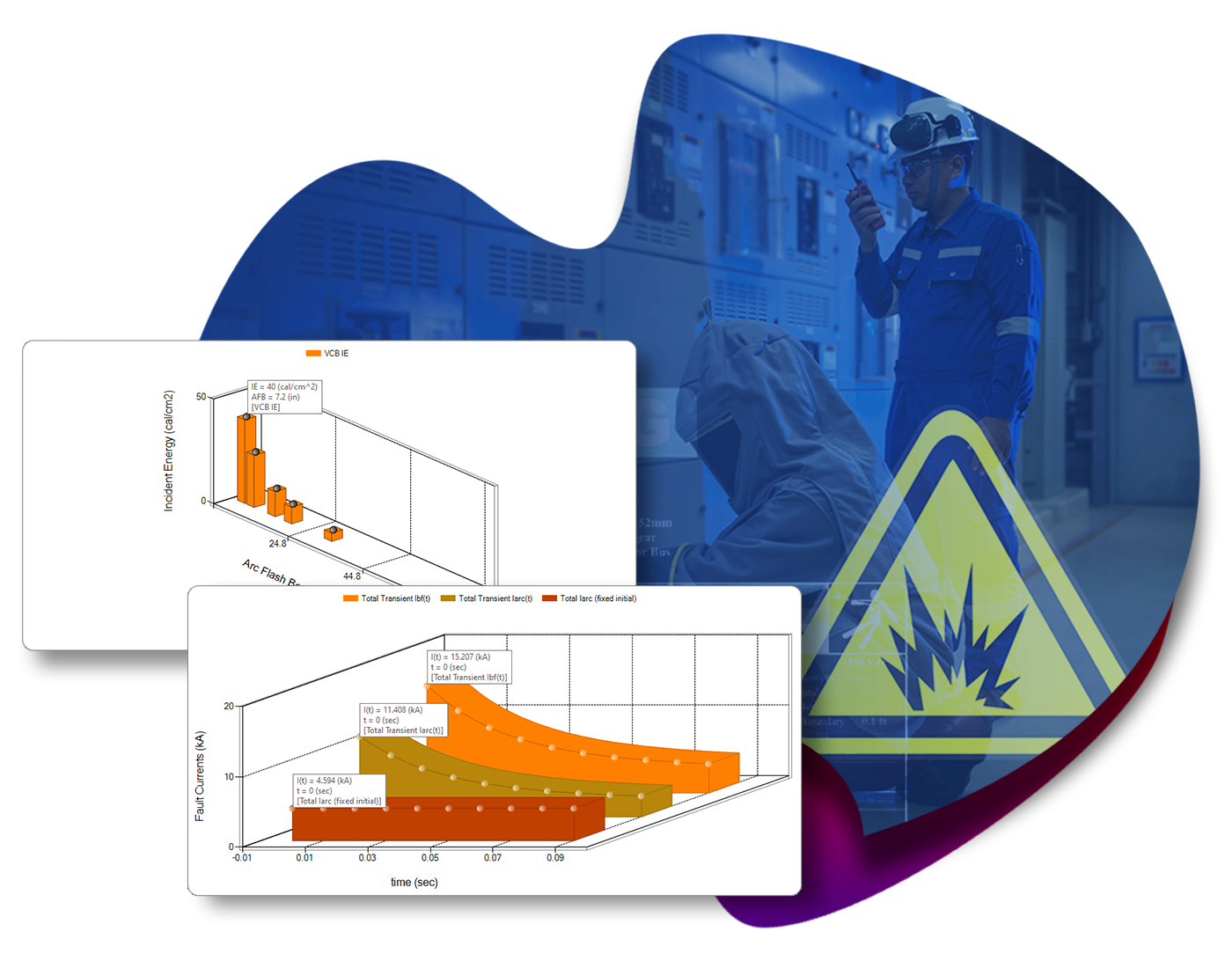

Vista de tramas de Arco Eléctrico

Comparación gráfica de resultados de arco eléctrico transitorio

• Nuevos gráficos con una descripción general rápida de los resultados de múltiples escenarios
• Cuadro de búsqueda de energía incidente frente a distancia de trabajo y duración del arco
• Límite de arco eléctrico en el peor de los casos frente a configuración de electrodo
• Gráficos de energía incidente y corriente de arco transitorio
• Parámetros de entrada de corriente de falla atornillados de cortocircuito transitorio genérico (generados)
• Importe resultados de cortocircuito transitorio para integrar la exposición final a la energía del incidente
• Capacidad para incluir corriente asimétrica en la integración energética
• La función PlotView incluye gráficos totalmente personalizables que incluyen vistas 3D
• Personalización ilimitada de parcelas ETAP Plot SnapShots ™ para registrar y guardar vistas de parcelas ilimitadas
• Información sobre herramientas de resultados para ayudar en la visualización de resultados

Arco eléctrico en CD

Reduzca el Riesgo, Mejore la Seguridad y haga cumplir el Cumplimiento con base en el estándar alemán.

Identificar y analizar áreas de arco de alto riesgo con mayor flexibilidad mediante la simulación y evaluación de diversos métodos de mitigación.

• Calculadora de Arco Eléctrico en CD con Dos Métodos:
  • DGUV - I 203-078-Peor caso (Potencia máxima)
  • General (Iterativo) - Basado en Stokes
• Tipos de Falla de Derivación y Arco de CD en Serie
• Importación y exportación de lotes para miles de Ubicaciones
• Generación de etiquetas personalizadas de Arco Eléctrico en CD
• Evaluación de EPP con base en VDE 0682-306-1-2 o Niveles de Energía Definidos por el Usuario
• Datos de entrada Típicos para Diff. Tipo de equipos
• Factores de Corrección del Material del Electrodo
• Gráficos de Límites e Interfaz Intuitiva y Fácil de Usar
• Exportar resultados a CSV y MS Excel

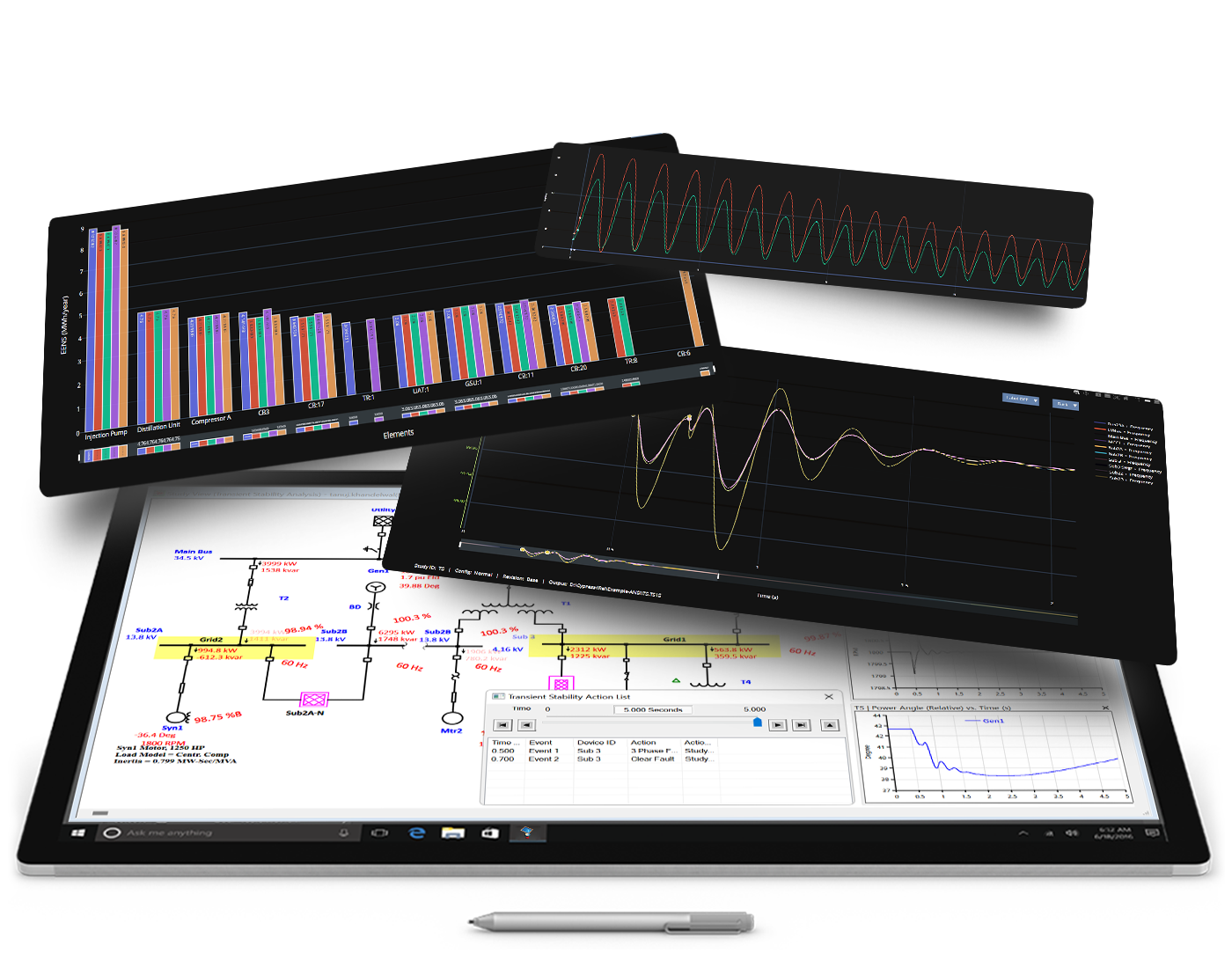

Evaluación de confiabilidad

Evaluar la disponibilidad y la calidad del suministro de energía. en cada entrada de servicio al cliente

• Analice el sistema completo o solo alimentadores específicos
• Mostrar los resultados de la evaluación directamente en el diagrama GIS
• Selección de gráficos mejorada

Optimización de conmutación

Determine automáticamente la configuración óptima del sistema para lograr los objetivos especificados por el usuario

• Alerta y visualización visual en ETAP One-Line y diagrama GIS
• Modelado mejorado para bancos de condensadores conmutados

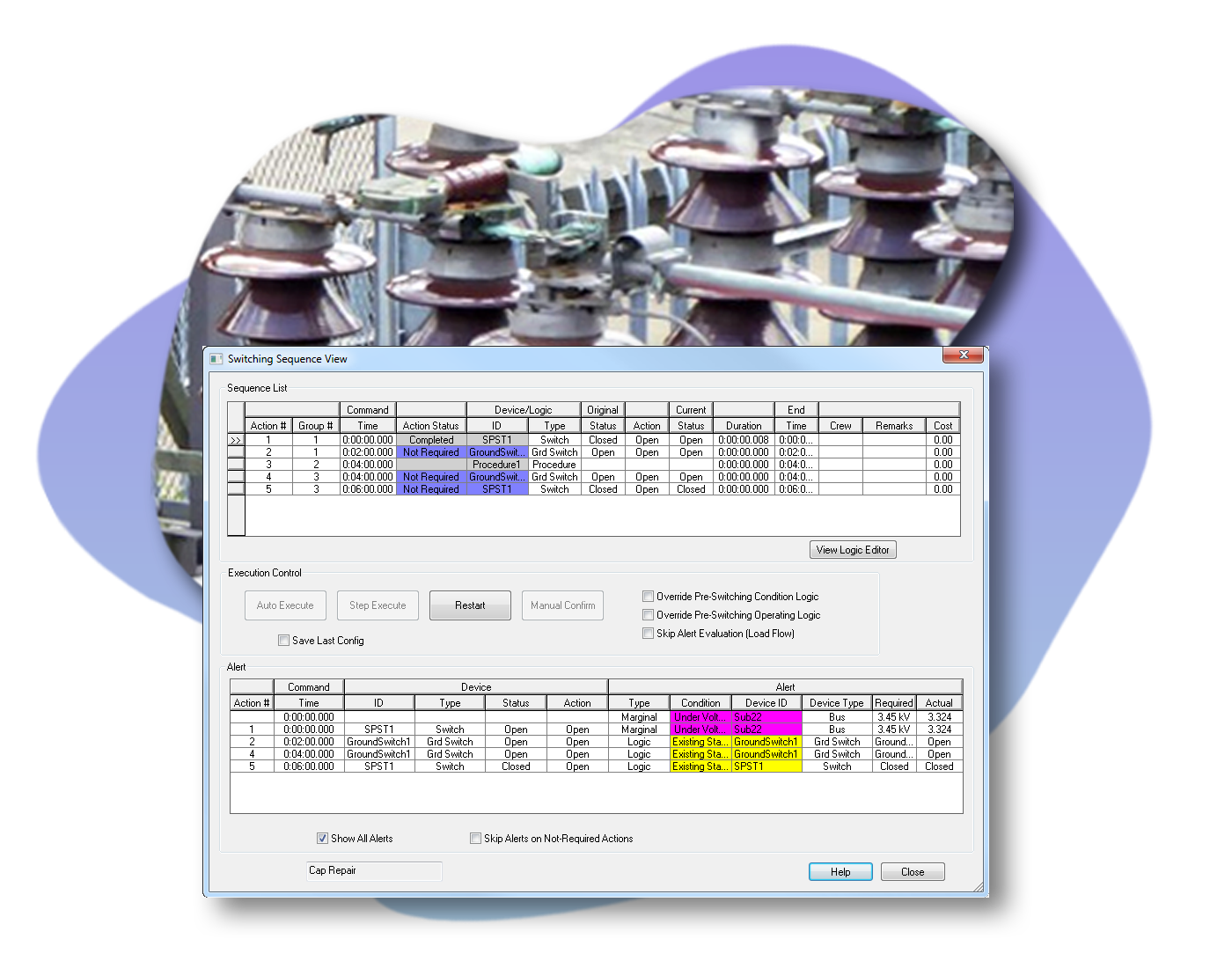

Gestión de secuencia de conmutación

Garantice la seguridad construyendo, simulando y validación de planes de secuencia de conmutación

• Validación de planes de conmutación utilizando flujo de energía desequilibrado
• Simule planes de conmutación en un diagrama unifilar o GIS
• Exportar planes de secuencia a MS Excel
• Exportar planes al visor de gestión de secuencias en línea

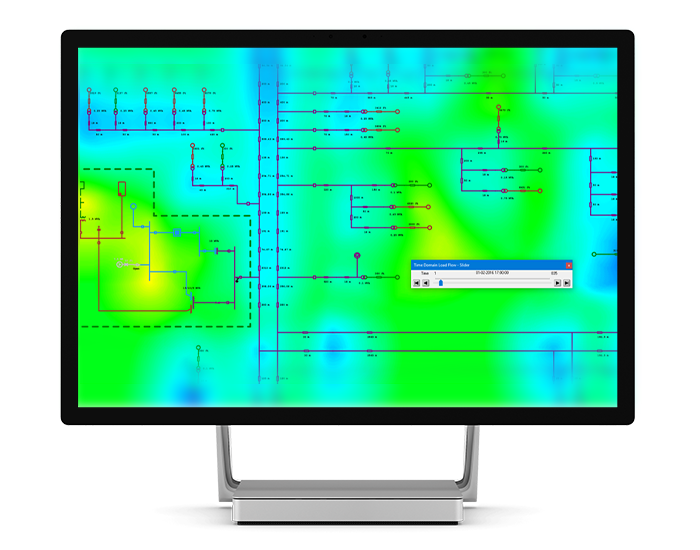

Flujo de carga en el dominio del tiempo

Varíe automática y secuencialmente la carga y la generación para resolver los flujos de energía de estado estacionario a lo largo del tiempo

• Flujo de carga de cuasidominio con simulación de dinámica de controlador
• Simulación y análisis de Inversor Inteligente
• Perfiles en el dominio del tiempo para VFD, inducción y máquinas síncronas
• Trazar la respuesta de los controladores y SVC / STATCOM
• Gráficos de potencia activa y reactiva total
• Control deslizante de tiempo y alertas para el diagrama GIS
• Interpolación entre pasos de tiempo más pequeños que la resolución del perfil
• Soporte y simulación de datos externos de pasos de tiempo de mayor resolución

Analizador de alcance de señal

El analizador de señales permite graficar y analizar señales de varios módulos ETAP en estudios de varios módulos

• Capacidad de análisis y filtrado de señales no amortiguadas, sobreamortiguadas y subamortiguadas
• Capacidad de Listas de parcelas de estudio que permite al usuario seleccionar convenientemente parcelas específicas que se generarán y analizarán para su proyecto.
• Archivos de instrucción de señal de comparación en formato XML para admitir a los usuarios de ETAP con cualquier configuración regional
• Personalización de gráficos ilimitada con ETAP Plot SnapShots ™ para gráficos únicos y comparativos para registrar y guardar vistas de gráficos ilimitadas

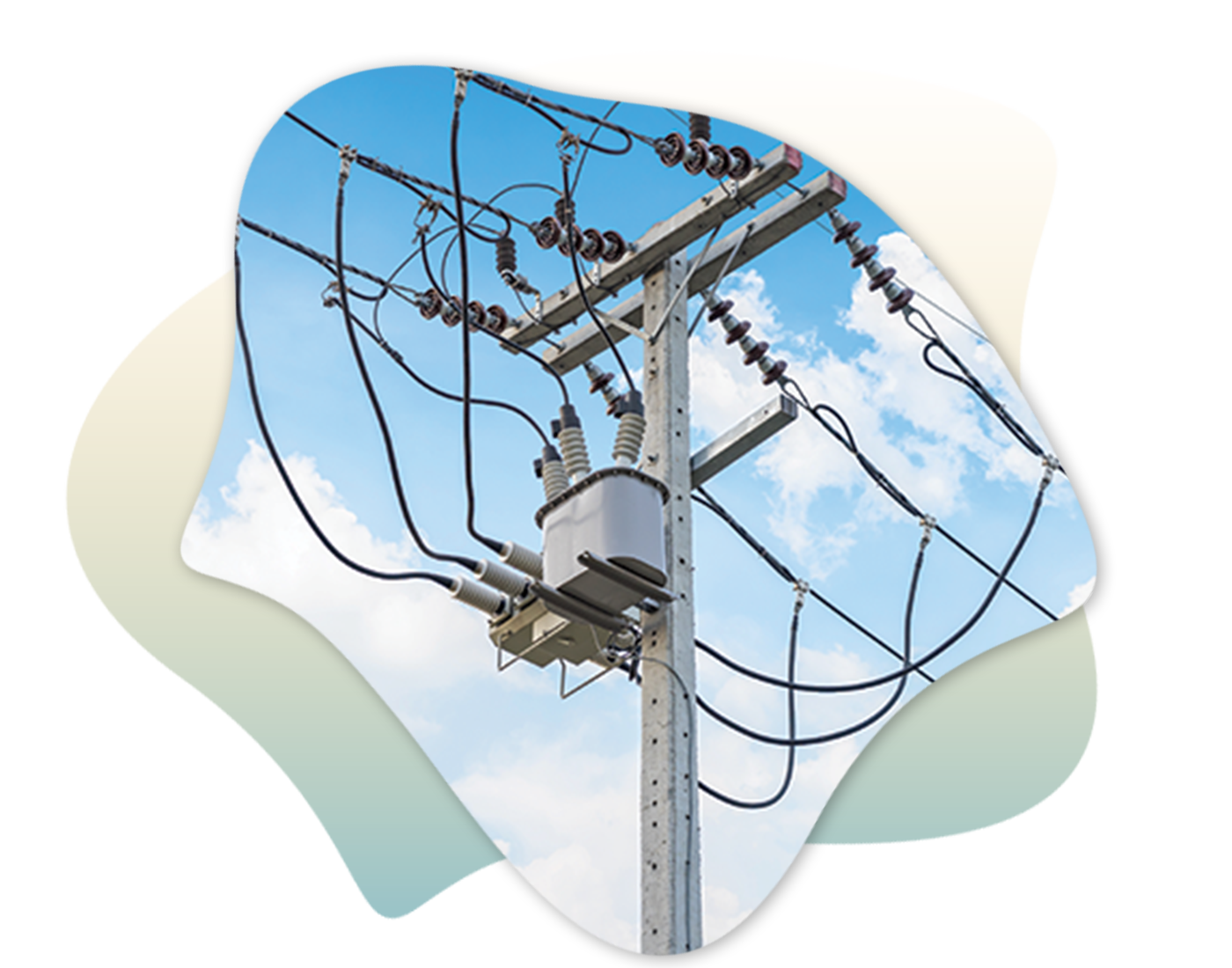

Optimización Volt / Var

Minimice las pérdidas de VAR y mejore la eficiencia de la red de distribución

• Visualización de alertas en diagrama GIS
• Modelado mejorado para bancos de condensadores conmutados

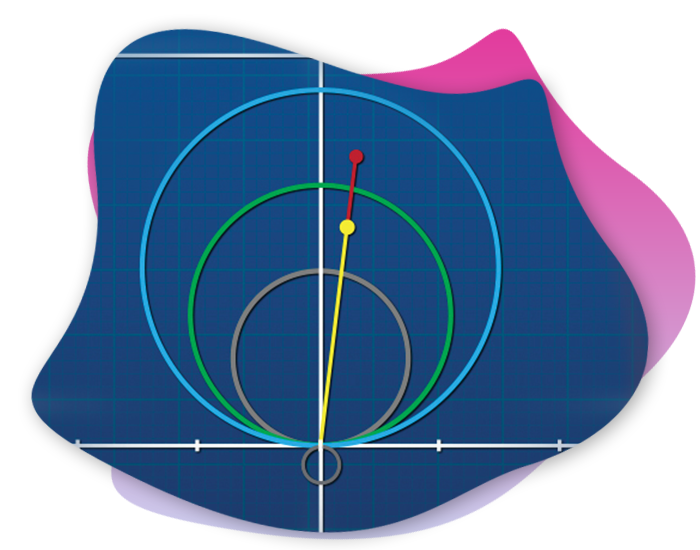

StarZ^™ Protección de relé de distancia

Obtenga información sobre la protección de línea, el rendimiento del relé y evaluar el funcionamiento del dispositivo de protección en todo el sistema

• Simule el impacto de la protección, basado en fallas desequilibradas: AG, BG, CG, AB, BC, CA, ABG, BCG y CAG
• Integración de StarZ ™ con eTraX ™ para la simulación de protección del sistema ferroviario
• Cree y administre StarView TCC en modo StarZ
• TCC normalizado basado en el informe de falla única de StarZ

Estabilidad transitoria

Simule con precisión la dinámica y los transitorios del sistema de energía

• Cálculo de frecuencia para inversor de formación de red
• Algoritmo de estimación de frecuencia mejorado para simulación dinámica

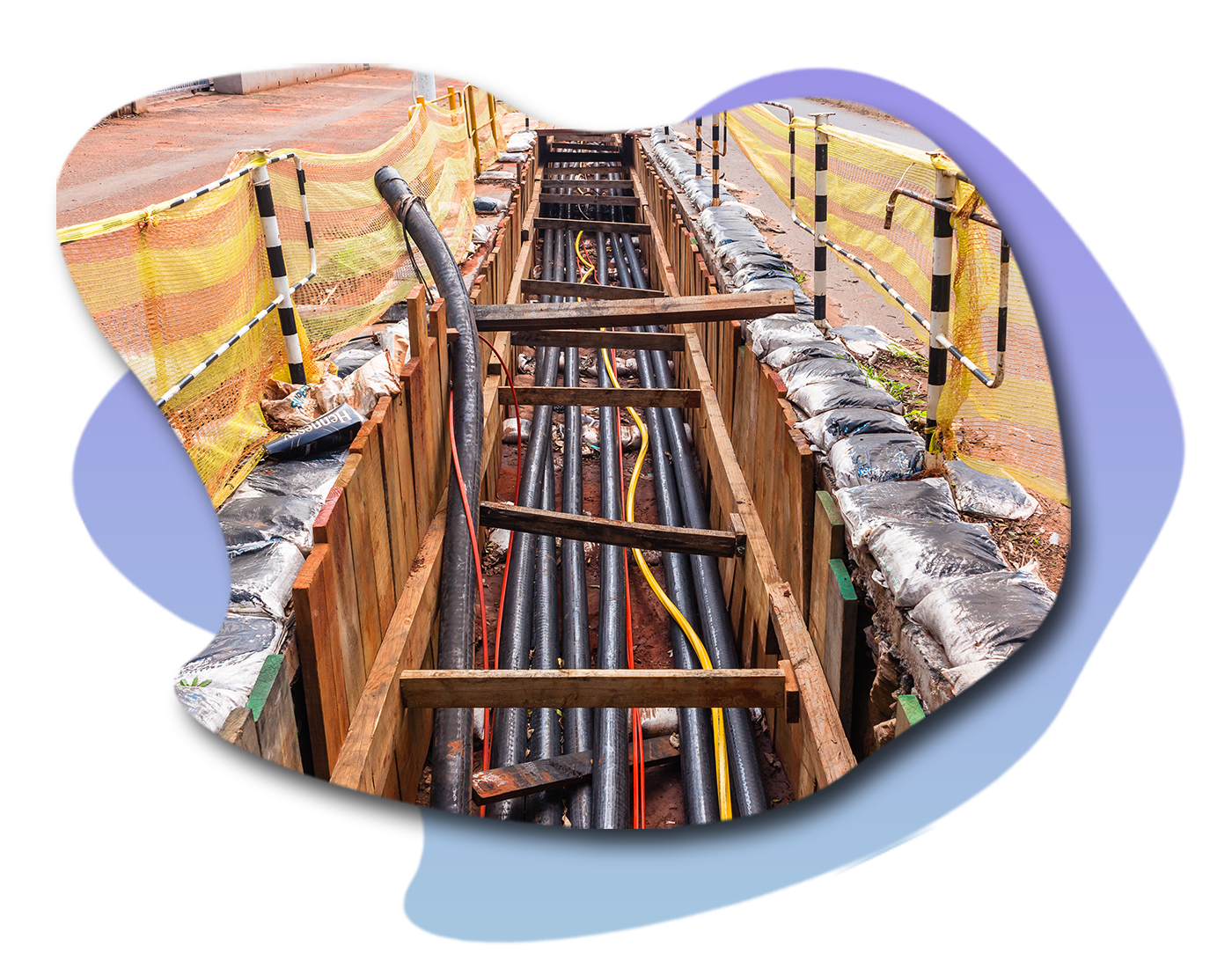

Sistemas de cable

Calcular tamaños de cables óptimos y alternativos

• Tamaño de los cables acorde ala norma australiana AS / NZS 3008.1.1 incluyendo de 0,6 kV y hasta 1 kV
• Tamaño de los cables según el estándar de Nueva Zelanda AS / NZS 3008.1.2 hasta 0,6 / 1 kV inclusive
• Tablas integradas de ampacidad / capacidad y factor de reducción según los métodos de instalación
• Dimensionamiento del conductor de fase basado en carga, caída de voltaje, cortocircuito y armónicos
• Gestión y dimensionamiento de cables por lotes desde el Administrador de Cables
• Actualización del cable del equipo SC kA desde la falla del terminal de carga
• Cableado actualizado a una aplicación de 64 bits

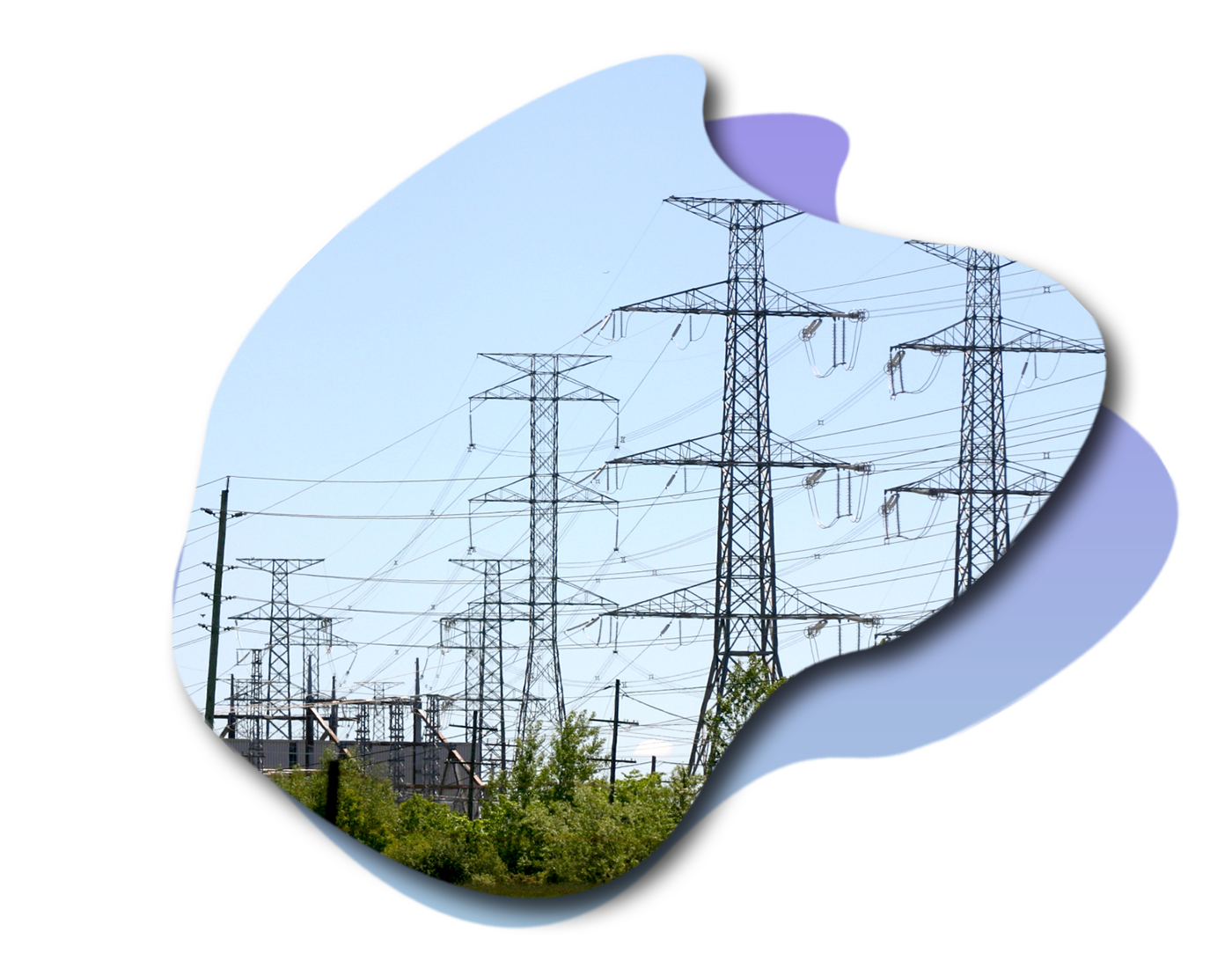

Cálculo de ampacidad de línea

Calcular las características de temperatura actual para líneas aéreas

• Cumple con el estándar IEEE 738-2012
• Estudie la ampacidad del conductor frente a las características de temperatura
• Determinar la temperatura máxima de operación en lineas de transmisión y distribución bajo varias condiciones de carga
• Calcula la ampacidad degradada en líneas de transmisión y distribución en base al limite de temperatura
• Considera los efectos y ajustes debido al clima, calor solar y ubicación geográfica

DataX^™

Acelere la digitalización y el intercambio de datos mediante conversiones integradas

Importación SKM

• Conversión incorporada mejorada de SKM PowerTools ® a ETAP, incluida la conversión del sistema de CD
• Generación automática mejorada de diagramas unifilares

Importación de Power Analytics / EDSA

• Una función de conversión de Power Analytics^® / EDSA^®
• Generación automática de diagramas unifilares

Importación del modelo de información común (CIM)

• Importación y generación automática de diagramas GIS desde CIM XML
• Intercambio incremental con comparación de propiedades de componentes
• Ingestión automática de archivos mediante el programador y el observador de archivos con registro de trabajos
• Creación automática de almacenes de dispositivos
• Actualizaciones automáticas del diagrama unifilar para el área modificada sin impacto en las áreas no modificadas
• Sincronización automática de GIS a una sola línea

Formato NTF

• Conversión incorporada usando el formato de archivo NTF para la transferencia de información geoespacial (BS 7567)
• Importar datos del Sistema de información de la red de distribución (DINIS) utilizando formato NTF

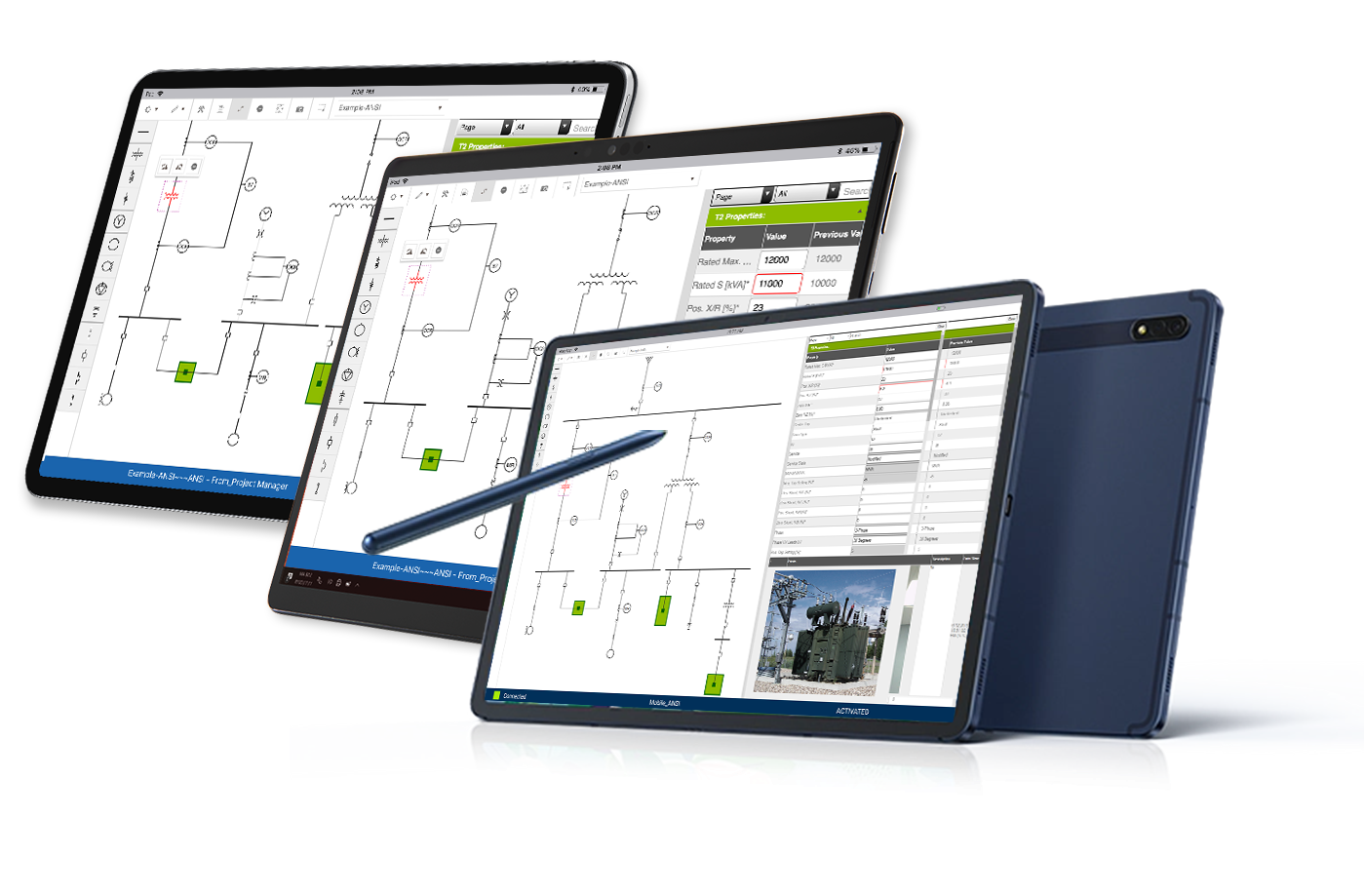

Aplicación ETAP

Compatibilidad mejorada y cumplimiento de seguridad

• Soporte de pantalla de alta resolución mejorado
• Mejoras más receptivas y de rendimiento en todo
• El nombre de usuario y la función de acceso se muestran en el título de la aplicación
• Copie el cuadro de texto al portapapeles para otras aplicaciones

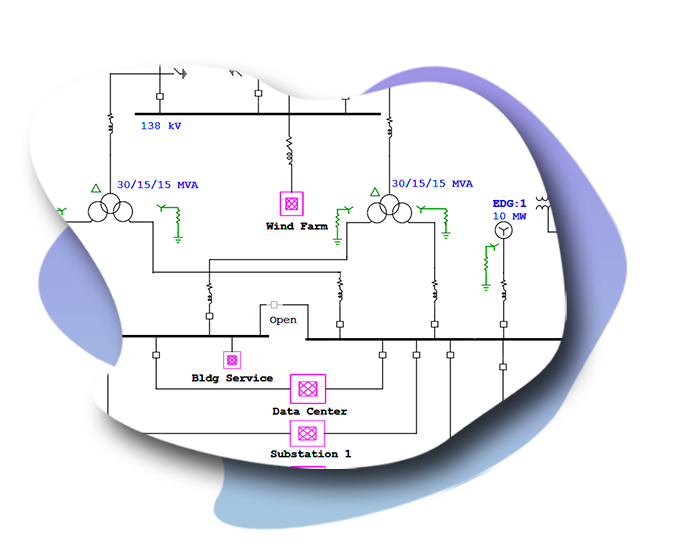

iSLD^™

Base para la visualización de redes de Sistemas Eléctricos

Interfaz fácil de usar para crear y administrar la base de datos de la red utilizada para la visualización esquemática de la red.

• Modifique la identificación del dispositivo directamente en el diagrama unifilar
• Modificar y aplicar estilos de varios medidores desde Theme Manager
• Bloquear la ubicación física del componente en el diagrama unifilar
• Alternar la posición del resultado
• Herramientas de alineación: espaciado izquierdo, central, derecho y vertical

GridCode - inversores inteligentes

Garantice el cumplimiento del código de red con el modelado y la simulación de inversores inteligentes modernos

Modele y simule inversores que trabajen dinámicamente con la red para aumentar la resiliencia, la confiabilidad, la seguridad y la protección.

• Toma decisiones autónomas para mantener la red estable y confiable a medida que se conectan más DER
• Múltiples modos de operación y control
  • Voltio - Var
  • Voltio - Watt
  • Watt - Factor de potencia
• Curvas de control definidas por el usuario o soporte de var estática
• Modos de prioridad de potencia real o reactiva
• Incluir restricciones de inversores inteligentes
• Mantener el cumplimiento de IEEE 1547 y la Regla 21 de California

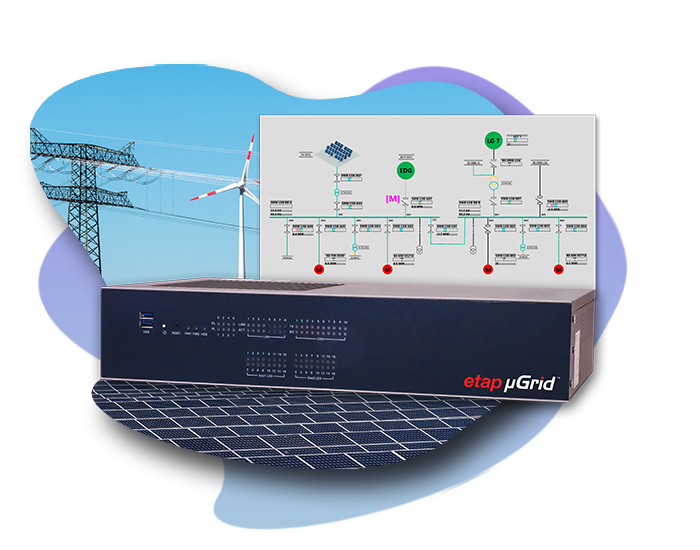

Controladores inteligentes

Sistema de control de energía renovable que incluye microredes y controladores de plantas de energía

• Elemento controlador para el modelado de energías renovables
• Controladores de microred y centrales eléctricas / estaciones
• Inversores y controladores de almacenamiento de energía
• Selección gráfica de dispositivos de monitorización y control.
• Importación y parametrización automática de DLL 'en caja negra'

etapAPI^™

API RESTful de ETAP para interoperabilidad

Arquitectura basada en servicios web para que ETAP interactúe con otras aplicaciones complementarias a través de mensajería de datos

• Conéctese a ETAP desde cualquier dispositivo, cualquier plataforma
• ETAP ahora expone sus servicios a través de una API REST
• Implementado fácilmente como cliente de Python en etapPy
• Ejecute escenarios, estudios, obtenga datos de proyectos, todo desde sus herramientas

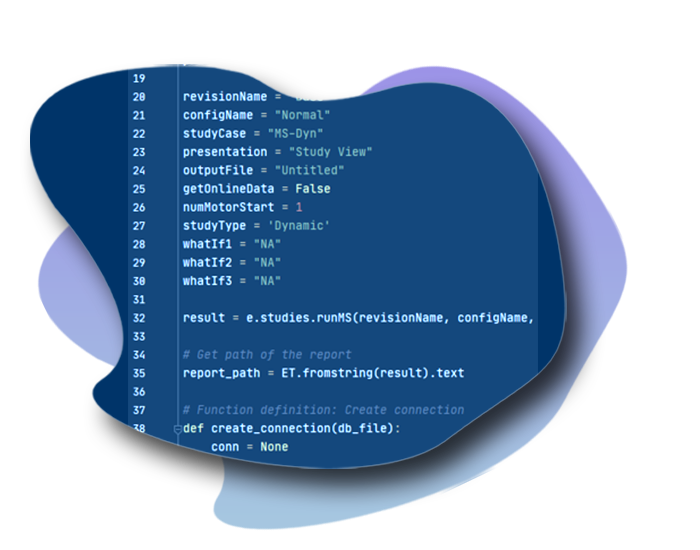

etapPy^™

Automatización de estudios y secuencias de comandos con Python^™

IDE y API ETAP-Python con muchas funciones para crear y ejecutar scripts de Python

• Integración del lenguaje de scripting ETAP y Python
• Ejecute estudios ETAP de forma remota y en paralelo entre máquinas
• Expansión de API, incluida la automatización de
  • Cortocircuito
  • Secuencia de operación estelar
• Documentación de referencia detallada (descripciones, código de ejemplo)

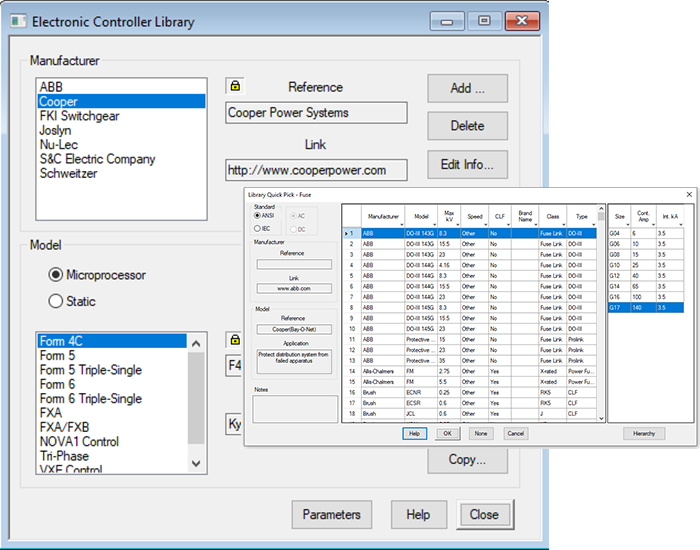

Bibliotecas de ingeniería

Bibliotecas de equipos verificadas y validadas

Estándar de la industria para las bibliotecas de equipos de ingeniería V&V más completas. Las últimas actualizaciones de la biblioteca se incluyen con cada versión y están disponibles para descargar desde el Centro de Ayuda de ETAP Help Center™.

• Capacidad ampliada de modelado de disyuntores de baja tensión
• Nuevos modelos de dispositivos de protección (1.100+)
  • Interruptor de potencia de Baja Tensión
  • Dispositivos de disparo en BT
  • Fusible
  • Relevadores

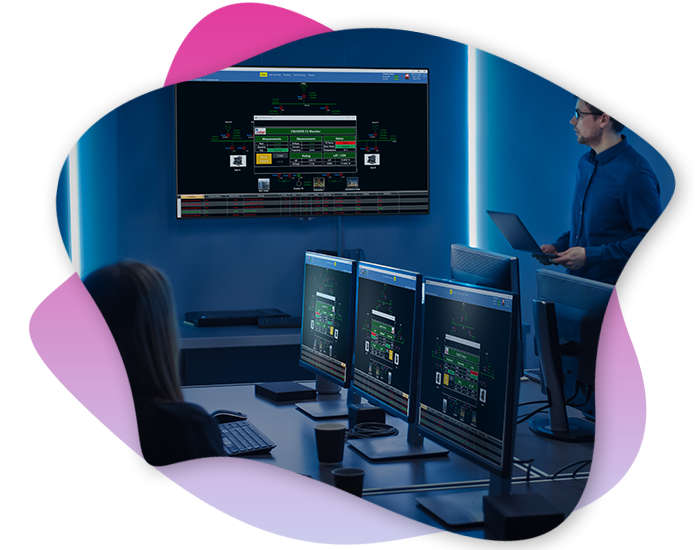

eOTS^™

Sistema para instructores y aprendices con respuesta dinámica del sistema de potencia

Mejorar y aumentar la capacitación del operador / despachador para sistemas eléctricos a través del aprendizaje práctico del mundo real y apoyar la toma de decisiones a través de simulaciones "qué pasaría si" para condiciones de sistema de estado estable y dinámicas.

• Análisis eficiente del sistema de energía mediante la comparación de resultados gráficos de múltiples estudios
• Marco de Python avanzado de alta velocidad
• Disponible para todos los módulos con informes basados en gráficos
• Arreglos automáticos de tamaño y sub-trama
• Seguimiento de valor basado en información sobre herramientas y en cruz

AFAS

Sistema de análisis de fallas automatizado

Software de análisis operativo y de apoyo a la toma de decisiones para analizar las formas de onda registradas durante la falla.

• Recuperación de información de fallas - COMTRADE
• Tipo, impedancia e identificación de la ubicación de la falla
• Secuencia de datos de campo de operación por relé, bahía, subestación y zona
• Estimación de secuencia positiva y cero de línea
• Fasor, RMS, armónicos, estimación de potencia y frecuencia
• Verificación del modelo
• Generación automática de informes de eventos con análisis de causa raíz basados en modelos y reglas
• Visualización gráfica y notificación o localización de fallas
• Se integra con ETAP eProtect™ y el Sistema de Gestión de Interrupciones (OMS)

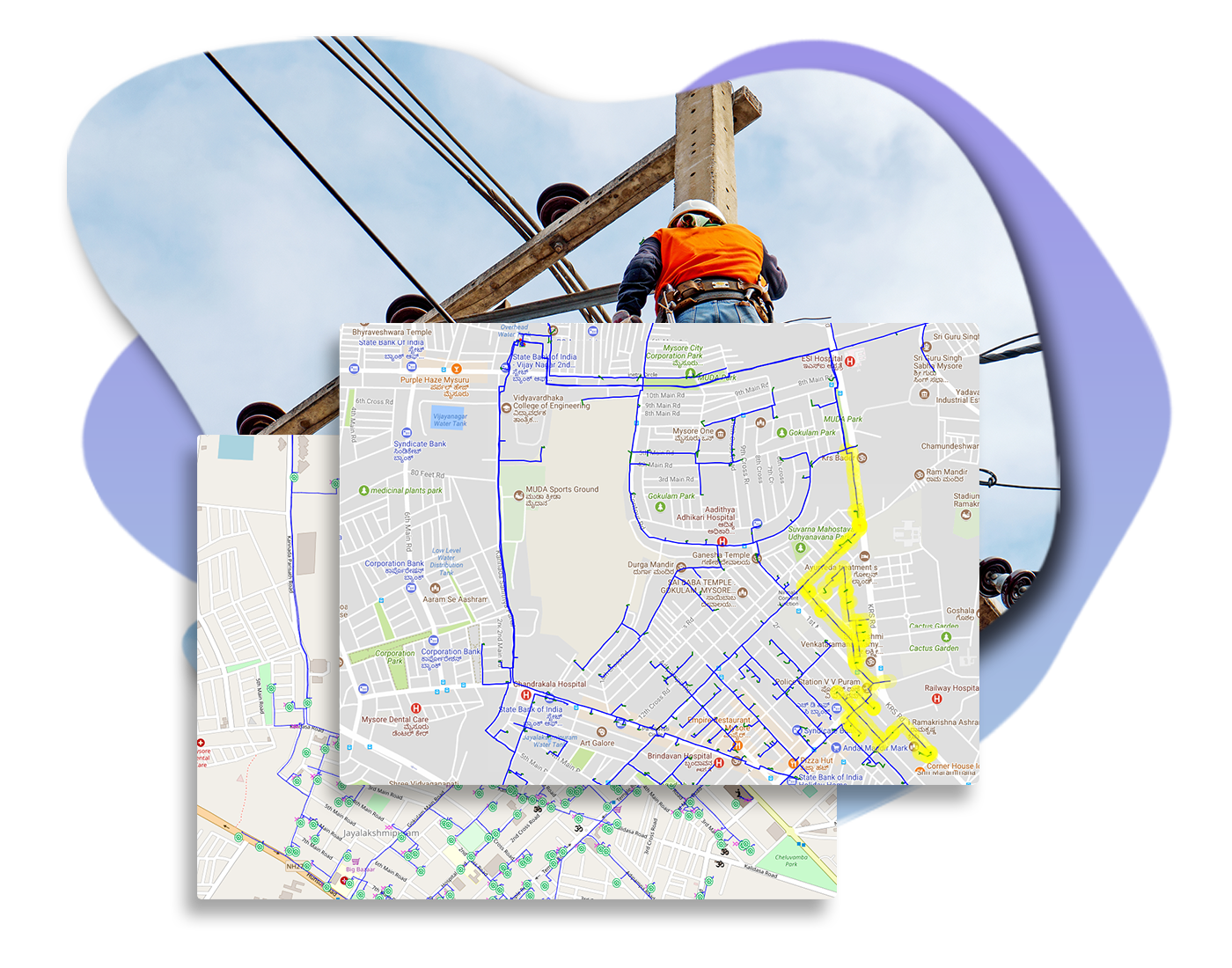

FLISR

Aislamiento de la ubicación de fallas y restauración del servicio

• Evaluación de la capacidad de los componentes de la red
• Pronostique el área afectada según las llamadas de problemas
• Ubicación de la falla basada en la llamada de problema, las señales FPI y los datos de los dispositivos de protección
• Integrado con motor ETAP AFAS
• Pasos automatizados de conmutación de aislamiento, restauración parcial y restauración completa
• Controlar la inhibición en los alimentadores afectados
• Gestión integrada de órdenes de conmutación
• Pantallas gráficas de estaciones de trabajo / web LSD y GIS

eSI^™

Conciencia situacional proactiva

• Identifica problemas potenciales bajo la operación actual
• Predice las contingencias del sistema antes de las acciones del operador
• Valida los cambios de proceso continuamente e indica condiciones fuera de lo normal

eAPM^™

Gestión de mantenimiento integrada

• Acceda a la información de los activos a través de dispositivos móviles
• Gestionar el mantenimiento
• Crear y administrar órdenes de trabajo
• Integrado con el modelo ETAP
• Incluir procedimientos, pruebas y registros de documentación de mantenimiento.

etapADMS

Solución de planificación basada en modelos, eSCADA, DMS y OMS

Optimización Volt / Var

• Modos de asesoramiento / supervisión
• Panel de visualización HTML5
• Gráficos de informes y validación

Sistema de gestión de interrupciones

• Gestión de la tripulación
• Aplicación de envío
• Integración CIS
• Integración SOM
• Soporte de recierre

eSCADA^™

Control de sistemas eléctricos y adquisición de datos

Gestión de alarmas y notificaciones

• Correo electrónico, notificación por SMS y acuse de recibo
• Interfaz HTML5

Informes definidos por el usuario

• Nivel del sistema
• Cambio de turno
• Motivos de alarma
• Integración SOM
• Resumen de interrupciones

etap DERMS

Sistema de gestión de recursos energéticos distribuidos

• Almacenamiento de energía eólica, solar y
• Cumplimiento del código de red
• Análisis de capacidad de alojamiento integrado
• Operación y optimización de la red
• Pronóstico DER

etap μGrid^™

Control y gestión de microrredes controladas por modelos

Una solución integrada de software de diseño y hardware de control basada en modelos para desarrollar, simular, optimizar, validar y controlar microrredes.

• Despacho óptimo de recursos de microrred
• Control y gestión conectados a la red y en isla
• Gestión del lado de la demanda
• Gestión de almacenamiento de energía
• Generación y Pronóstico Carga
• Pruebas de rendimiento y validación

ePPC^™

Controlador de planta de energía basado en modelo

Control y gestión de plantas de energía renovable con base en modelos con visualización SCADA, análisis predictivo, optimización y pronóstico.

• Controle y administre plantas de energía híbrida
• Optimización de la Generación
• Poder suavizante
• Gestión de almacenamiento de energía
• Pruebas de rendimiento y validación
• Pruebas y simulación SIL y HIL
• Diseñe y opere para cumplir con el código de red

eProtect^™

Gestión de Protección y Activos Centralizada Basada en la Web

Solución para la gestión de cambios en la configuración del relés para administrar la ubicación, la información y la configuración a lo largo del ciclo de vida de los relés de protección y los activos de la subestación.

• Mayor calidad de los datos y gestión del acceso
• Generación automática de archivos de configuración de transmisión , procesamiento y notificación
• Sincronización de la configuración de protección entre un relé físico y la coordinación del dispositivo de protección con ETAP Star
• Integrado con el Sistema Avanzado de Análisis de Fallas, AFAS

eWeb^™

Simulación, supervisión y generación de informes basados en navegador web

• Interfaz web basada en HTML5 / JS
• Simulaciones de flujo de carga y cortocircuito
• Interfaz de gestión de activos
• Integración del tablero en tiempo real
• Informes y órdenes de trabajo

etapAPP^™ 6.0

Recopilación y sincronización de datos de campo móvil

Aumente la accesibilidad a los proyectos ETAP para la recopilación y verificación de datos con la versión actualizada de etapAPP ™, una aplicación para tableta hecha para ingenieros de campo.

• Ahora disponible en Google Play Store para plataforma Android
