Digital Twin Solution to Design, Plan, Operate, Optimize & Automate Electrical Power Systems

ETAP 21.0.1 is the only verified & validated high-impact software in its class, meeting the stringent quality & safety requirements established by global standards' bodies, and is ready for use in mission critical installations including nuclear facilities, hospitals, data centers, government installations, and more.

ETAP 21 Series offers an impressive new set of integrated power analysis modules, electrical dimensioning capabilities, automation, and operations solutions.

From advanced renewable energy modeling, safety compliance, simulation tools, leading-edge model-driven real-time network management solutions, ETAP 21 addresses your requirements and industry needs.

ETAP 21 Series includes new solutions & features plus 1,000's of enhancements and time-saving improvements supporting our customers with technology and best practices to become more:



Safe

Safe

Make all the right moves to improve safety

Reliable

Reliable

Maximize your power system reliability

Efficient

Efficient

Maximize your operational efficiency

Compliant

Compliant

Simplify and maintain regulatory compliance

Sustainable

Sustanable

Fast & accurate integration of renewables in the new energy landscape



デザインソリューション

ArcSafety
New

ACアークフラッシュ

リスクを軽減し、安全性を向上&コンプライアンスを強制しますオーストラリアの基準に基づく

電気アークの危険に対するPPEの選択、使用、および保守に関するガイドラインへの準拠

  • オーストラリア規格に基づく計算。エネルギーネットワーク協会のENANNENS 09 2014 (スイープ方式)
  • 最大および最小アーク電流入射エネルギーの結果
  • ユーザー定義可能なアーク電流決定係数
  • 三相/ 単相、電極材料、および距離指数係数
  • PPEのATPV乗数係数
  • 数千の場所のバッチ計算
  • 電卓からラベルを編集、カスタマイズ、印刷する
  • アークフラッシュ境界および衝撃リスク評価プロット
  • IE対アーク持続時間および作動距離プロット
  • 密閉型および屋外型の標準入力データ(IEEE 1584に準拠)
  • ENA NENS09に準拠したアークフラッシュラベルテンプレート
Arc-Flash-Plot-View
新しい

アークフラッシュプロットビュー

トランジェントアークフラッシュ結果のグラフィカルな比較

  • 複数のシナリオ結果の概要を示す新しいプロット
  • 入射エネルギー対作動距離およびアーク持続時間ルックアップチャート
  • 最悪の場合のアークフラッシュ境界と電極構成
  • 過渡アーク電流および入射エネルギープロット
  • 一般的な過渡短絡ボルト故障電流入力パラメータ(生成)
  • 一時的な短絡結果をインポートして、最終的なインシデントエネルギー曝露を統合します
  • エネルギー統合に非対称電流を含める機能
  • PlotView機能には、3Dビューを含む完全にカスタマイズ可能なプロットが含まれています
  • 無制限のプロットビューを記録および保存するための無制限のプロットカスタマイズETAPプロットSnapShots™
  • 結果の視覚化に役立つ結果のツールチップ
DC-Arc-Flash
強化された

DCアークフラッシュ

リスクの低減、安全性の向上、&コンプライアンスの徹底に基づくドイツStd.

さまざまな緩和方法をシミュレートおよび評価することにより、リスクの高いアークフラッシュ領域をより柔軟に特定および分析します。

  • 二つの方法でDCアークフラッシュ電卓:
    • DGUV-I203-078-ワーストケース(最大パワー)
    • 一般(反復)–ストークスに基づく
  • 分路およびシリーズDCアークの欠陥のタイプ
  • 場所の1000年代のバッチインポートとエクスポート
  • DC ArcFlashカスタムラベルの生成
  • 0682-306-1-2またはユーザー定義のエネルギーレベルに基づくPPE評価
  • Diffのための典型的な入力データ。
  • 電極材料補正係数
  • 境界プロット&直感的な使いやすいインターフェイス
  • 結果をCSVおよびMS Excelにエクスポートする
Reliability-Assessment
強化された

信頼性評価

電源の可用性と品質を評価します各カスタマーサービスの入り口で

  • 完全なシステムまたは対象のフィーダーのみを分析します
  • 評価結果をGIS図に直接表示する
  • 強化されたプロット選択
Switching-Optimization
強化された

スイッチングの最適化

最適なシステム構成を自動的に決定ユーザー指定の目的を達成するため

  • ETAP単線およびGIS図でのアラートと視覚的表示
  • スイッチトキャパシタバンクの強化されたモデリング
SSM
強化された

スイッチングシーケンス管理

グラフィカルに構築、シミュレーション、およびスイッチングシーケンス計画の検証

  • 不平衡電力潮流を使用したスイッチ計画の検証
  • 単線図またはGIS図でスイッチプランをシミュレートする
  • シーケンスプランをMSExcelにエクスポートする
  • 計画をオンラインシーケンス管理ビューアにエクスポートする
TDLF
強化された

時間領域のロードフロー

自動的&順次荷重および生成を変化させます時間の経過に伴う定常状態の電力の流れを解決する

  • コントローラーダイナミクスシミュレーションを使用した準静的潮流(QSLF)
  • スマートインバーターのシミュレーションと分析
  • VFD、誘導、および同期機の時間領域プロファイル
  • コントローラとSVC / STATCOMからの応答をプロットします。
  • 有効電力と無効電力の合計プロット
  • GIS図のタイムスライダーとアラート
  • プロファイルの解像度よりも小さいタイムステップ間の補間
  • 高解像度のタイムステップ外部データのサポートとシミュレーション
Signal-Scope-Analyzer
強化された

シグナルスコープアナライザー

シグナルアナライザーにより、マルチモジュール研究におけるさまざまなETAPモジュールからのシグナルのプロットと分析が可能になります

  • 減衰されていない信号、減衰されている信号の分析およびフィルタリング機能
  • プロジェクト用に生成および分析する特定のプロットをユーザーが便利に選択できるようにするプロットリストのスタディ機能
  • 地域設定のあるETAPユーザーをサポートするためのXML形式の比較信号命令ファイル
  • 無制限のプロットビューを記録および保存するための単一チャートおよび比較チャート用のETAPプロットSnapShots™による無制限のプロットのカスタマイズ
Volt-Var-Optimization
強化された

Volt/Var の最適化

VARの損失を最小限に抑え、グリッド計画を改善する

  • GIS図でのアラートの視覚化
  • スイッチトキャパシタバンクと配電用変圧器の強化されたモデリング
StarZ
Enhanced

StarZ Distance Protection

ライン保護、リレー性能、およびシステム全体の保護装置の動作を評価する

  • 不均衡な障害に基づいて、保護の影響をシミュレートします。 AG、BG、CG、AB、BC、CA、ABG、BCG&CAG
  • 鉄道システム保護シミュレーションのためのStarZ ™とeTraX ™の統合
  • StarZモードでStarViewTCCを作成および管理する。
  • StarZ 単相事故レポートに基づく正規化されたTCC
Transient-Stability
強化された

過渡安定度

電力システムのダイナミクスとトランジェントを正確にシミュレートする

  • グリッド形成インバーターの周波数計算
  • 動的シミュレーションのための改善された周波数推定アルゴリズム
Cable-System
強化された

ケーブルシステム

最適な代替ケーブルサイズを計算する。

  • オーストラリア規格AS / NZS3008.1.1に基づく0.6 / 1kV以下のサイズのケーブル
  • 0.6 / 1kV以下のニュージーランド標準AS / NZS3008.1.2に基づくサイズのケーブル
  • 設置方法に基づく電流容量/容量およびディレーティング係数テーブル
  • 負荷、電圧降下、短絡、および高調波に基づく相導体のサイジング
  • CableManagerによるバッチケーブル管理と寸法記入
  • 負荷端子事故からの機器ケーブル短絡電流の更新
  • 64ビットアプリケーションにアップグレードされたケーブルプル
    Line-Ampacity-Calculation
    強化された

    ライン電流容量の計算

    架空線の電流-温度特性を計算します。

    • IEEE738-2012規格に準拠
    • 導体の電流容量と温度特性の比較
    • さまざまな負荷条件下での最大送電線および配電線の動作温度を決定します
    • 温度制限に基づいてT& Dラインの定格電流容量を計算します。
    • 効果や天候、太陽熱の調整、および地理的位置の影響を考えてみましょう
    DataX
    強化された

    DataX

    内蔵されたコンバージョン機能によるデジタル化とデータ交換の加速

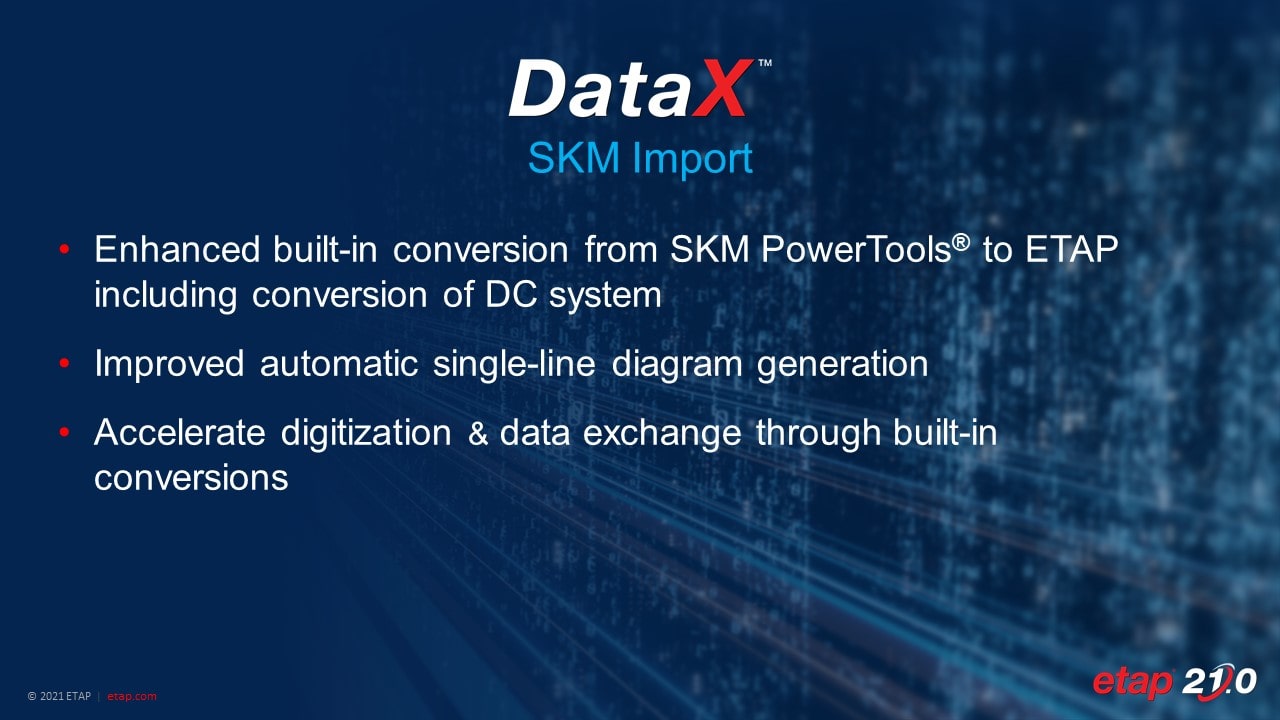

    SKMインポート

    • 内蔵のDCシステムの変換を含むETAPにSKM PowerToolsの®からの変換の強化
    • 改善された自動単線図生成

    Power Analytics / EDSAインポート

    • 内蔵パワー解析®/ EDSAからの変換®
    • 自動単線図生成

    共通情報モデル、CIM 新規

    • CIMXMLからのGIS図のインポートと自動生成
    • コンポーネントプロパティ比較によるインクリメンタル交換
    • ジョブロギングを備えたファイルウォッチャーとスケジューラーを使用した自動ファイル取り込み
    • デバイスウェアハウスの自動作成
    • 変更されていない領域に影響を与えることなく、変更された領域の自動単線図更新
    • GISから単線結線図への自動同期

    NTF Format

    • 地理空間情報の転送にNTFファイル形式を使用した組み込みの変換(BS 7567)
    • NTF形式を使用して配電ネットワーク情報システム(DINIS)からデータをインポートする
      ETAP-Application
      強化された

      ETAPアプリケーション

      互換性とセキュリティコンプライアンスの向上

      • 改善された高解像度ディスプレイのサポート
      • 全体を通して応答性とパフォーマンスが向上
      • アプリケーションタイトルに表示されるユーザー名とアクセスロール
      • 他のアプリケーション用にテキストボックスをクリップボードにコピーする
      ISLD
      強化された

      iSLD

      電気系統の系統可視化の基礎

      回路図ネットワークの視覚化に使用されるネットワークデータベースを作成および管理するためのユーザーフレンドリーなインターフェイス。

      • 単線図でデバイスIDを直接変更する
      • テーママネージャからマルチメータスタイルを変更および適用する
      • 単線系統図上のコンポーネントの物理的な位置をロックする。
      • 結果の位置を切り替えます
      • 情報注釈配置ツール–左、中央、右、垂直方向の間隔
      GridCode
      新しい

      GridCode - Smart Inverters

      最新のスマートインバーターのモデリングとシミュレーションにより、グリッドコードへの準拠します。

      グリッドと動的に連携して復元力、信頼性、安全性、セキュリティを向上させるインバーターをモデル化およびシミュレーションします。

      • より多くのDERがオンラインになるにつれて、グリッドの安定性と信頼性を維持するための自律的な意思決定を行います。
      • 操作と制御の複数のモード
        • ボルト-Var
        • ボルト-ワット
        • ワット-力率
      • ユーザー定義の制御曲線または静的変数のサポート
      • 実電力または無効電力の優先モード
      • スマートインバーターの制約を考慮して含める
      • IEEE1547およびCaliforniaRule21に従ってコンプライアンスを維持します。
        Smart-Inverter
        新しい

        インテリジェントコントローラー

        マイクログリッドと発電所コントローラーを含む再生可能エネルギー制御システム

        • 再生可能エネルギーモデリング用のコントローラー要素
        • マイクログリッドおよび発電所/ステーションコントローラー
        • インバーター&エネルギー貯蔵コントローラー
        • 監視および制御されたデバイスのグラフィカルな選択
        • 「ブラックボックス化された」DLLのインポートと自動パラメータ化
          Etap-API
          強化された

          etapAPI

          相互運用性のためのetapAPI™ETAPRESTful API

          ETAPがデータメッセージングを介して他の補完的なアプリケーションと対話するためのWebサービスベースのアーキテクチャ

          • 任意のデバイス、任意のプラットフォームからETAPに接続します
          • ETAPはRESTAPIを介してサービスを公開するようになりました
          • etapPyでPythonクライアントとしてすぐに実装
          • シナリオの実行、調査、プロジェクトデータの取得、すべてツールから
            EtapPY
            強化された

            etapPy

            Python™を使用したスクリプティングと学習の自動化

            機能豊富な ETAP-Python スクリプトを作成および実行するための Python API および IDE

            • ETAPとPythonスクリプト言語の統合
            • ETAPスタディをリモートで実行し、マシン間で並行して実行します
            • 自動化を含むAPI拡張
              • 短絡
              • Starの動作シーケンス
            • 詳細なリファレンスドキュメント(説明、サンプルコード)
              Libraries
              強化された

              エンジニアリングライブラリ

              検証済みおよび妥当性確認済みの機器ライブラリ

              最も包括的なV&Vエンジニアリング機器ライブラリの業界標準。最新のライブラリアップデートはすべてのリリースに含まれており、 ETAP Help Center™からダウンロードできます。

              • LV回路ブレーカモデリング機能の拡張
              • 新しい保護装置モデル(1,100以上)
                • 低圧遮断器
                • LVトリップ装置
                • ヒューズ
                • リレー

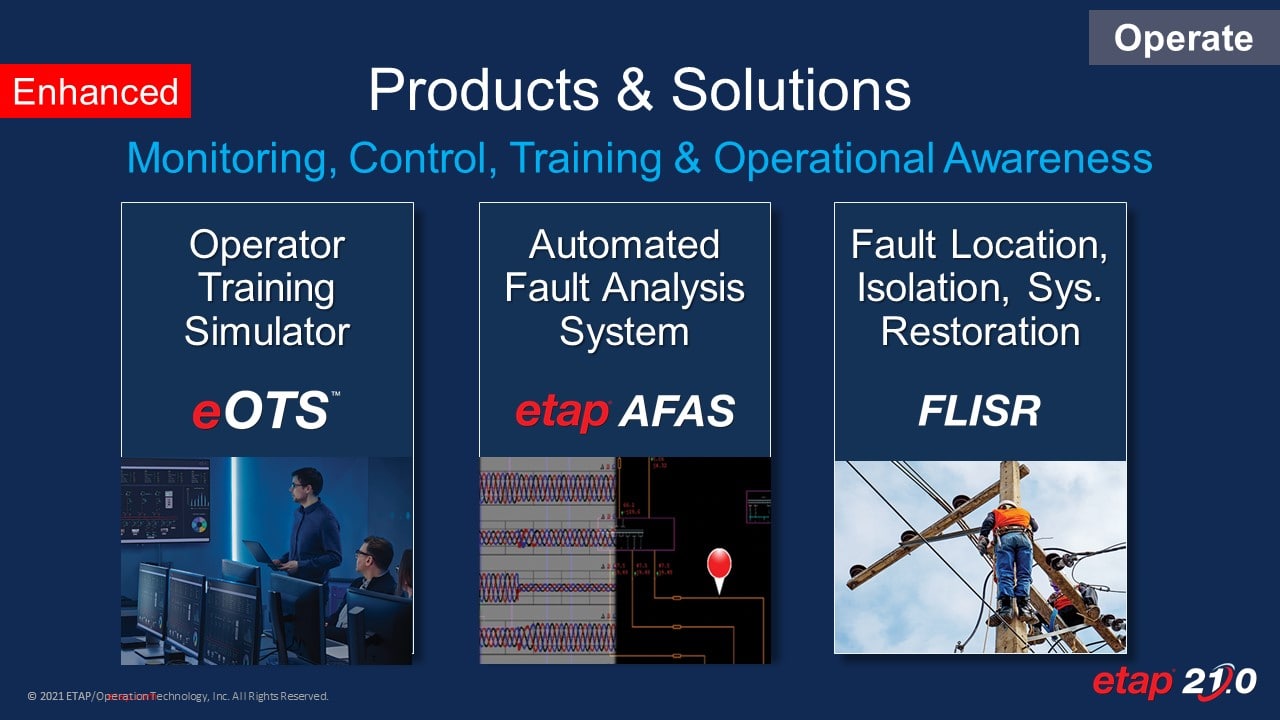

                オペレーションソリューション

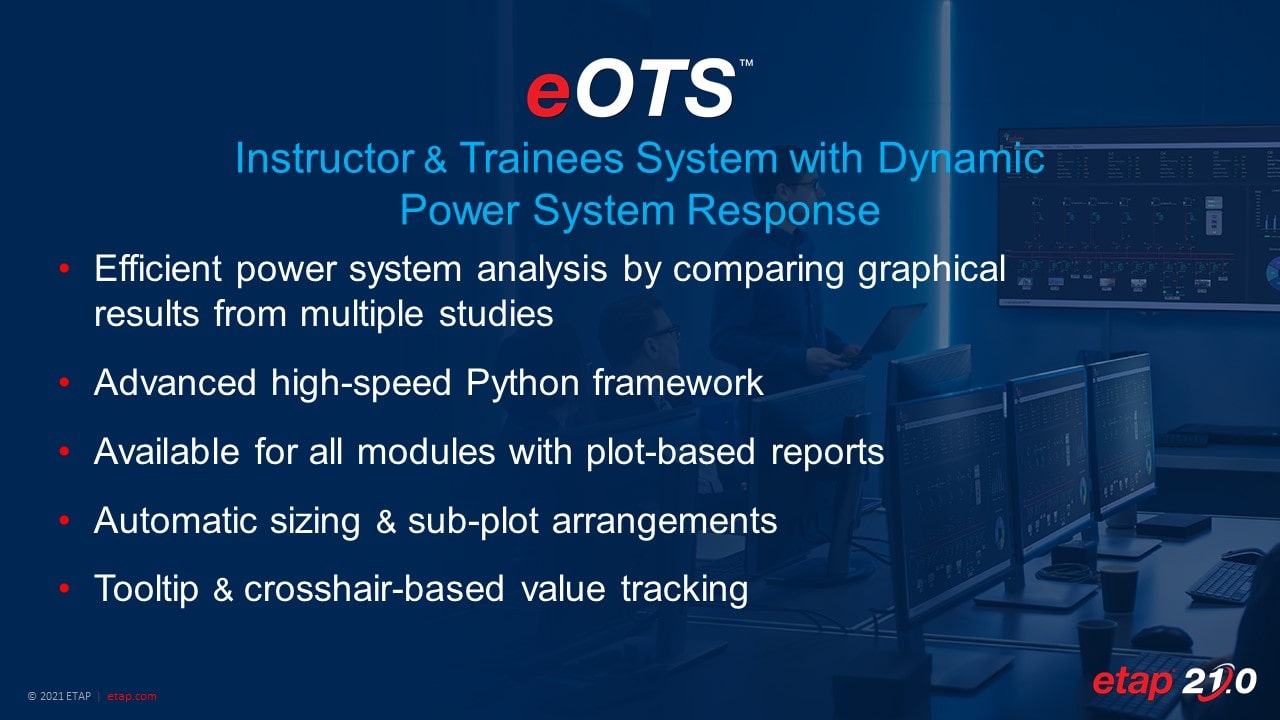

                eOTS
                強化された

                eOTS

                ダイナミックなインストラクター&トレイニーシステム電力システムの応答

                実世界の実践的な学習を通じて電気系統のオペレーター/ディスパッチャーのトレーニングを改善および強化し、定常状態および動的システム条件の「what-if」シミュレーションを通じて意思決定をサポートします。

                • 複数のスタディからのグラフィカルな結果を比較することによる効率的な電力システム分析
                • 高度な高速Pythonフレームワーク
                • プロットベースのレポートを備えたすべてのモジュールで利用可能
                • 自動サイジングとサブプロットの配置
                • ツールチップ & 十字線ベースの値の追跡
                AFAS
                強化された

                AFAS

                自動事故解析ソフトウエア

                事故時に記録された波形を分析するための運用および意思決定支援分析ソフトウェア。

                • 事故情報の取得– COMTRADE
                • 事故のタイプ、インピーダンス、位置の特定
                • リレー、湾、サブステーション及び地帯による操作の分野データ順序
                • ライン正およびゼロシーケンス推定
                • フェーザ、RMS、高調波、電力および周波数推定
                • モデル検証
                • モデルベースとルールベースの根本原因分析によるイベントレポートの自動生成
                • グラフィカルな視覚化とレポートまたは事故の場所
                • ETAP eProtect™および停止管理システム(OMS)と統合
                FLISR
                強化された

                FLISR

                障害箇所の特定とサービスの復旧

                • ネットワークコンポーネントの容量評価
                • トラブルコールに基づいて影響を受ける地域を予測する
                • トラブルコール、FPI信号、および保護デバイスのデータに基づく事故の場所
                • etapAFASエンジンと統合
                • 自動分離、部分的および完全な復元の切り替え手順
                • 影響を受けるフィーダーの抑制を制御する
                • 統合されたスイッチング注文管理
                • LSDおよびGISグラフィカルWeb /ワークステーションディスプレイ
                eSI
                強化された

                eSI

                積極的な状況認識

                • 現在の操作で発生する可能性のある問題を特定します
                • オペレーターのアクションの前にシステムの不測の事態を予測します
                • 継続的にプロセスの変更を検証し、正常でない状態を示します
                eAPM
                強化された

                eAPM

                統合保守管理

                • モバイルデバイスを介して資産情報にアクセスする
                • メンテナンスを管理する
                • 作業指示書の作成と管理
                • ETAPモデルと統合
                • 手順、テスト、および保守文書の記録を含める
                ADMS
                強化された

                etapADMS

                モデル駆動型計画、eSCADA、DMS、およびOMSソリューション

                Volt/Var の最適化

                • アドバイザリー/監視モード
                • HTML5視覚化ダッシュボード
                • レポートと検証のチャート

                停止管理

                • 作業員の管理
                • ディスパッチアプリ
                • CIS統合
                • SOM統合
                • 再閉路のサポート
                eSCADA
                強化された

                eSCADA

                電気システム制御とデータ取得

                警報管理

                • 電子メールとSMSの通知と確認
                • HTML5インターフェース

                ユーザー定義のレポート

                • システムレベル
                • シフトチェンジ
                • アラームの理由
                • SOM統合
                • 停止の概要
                DERMS
                強化された

                etap DERMS

                分散型エネルギー資源管理システム

                • 風力、太陽光、エネルギー貯蔵
                • グリッドコードコンプライアンス
                • 統合ホスティング容量分析
                • グリッドの運用と最適化
                • DER予測
                Microgrid-controller
                強化された

                etap μGrid

                モデル駆動型マイクログリッド制御および管理

                マイクログリッドを開発、シミュレーション、最適化、検証、および制御するための統合モデル駆動型設計ソフトウェアおよび制御ハードウェアソリューションです。

                • マイクログリッドリソースの最適な発送
                • グリッド接続および単独運転の制御と管理
                • 需要側管理
                • エネルギー貯蔵管理
                • 発電 & 負荷予測
                • パフォーマンステストと検証
                ePPC
                強化された

                ePPC

                モデル駆動型発電所コントローラ

                SCADA の視覚化、予測解析、最適化、および予測によるモデル駆動型の再生可能エネルギー発電所の制御と管理。

                • ハイブリッド発電所の制御と管理
                • 発電の最適化
                • パワースムージング
                • エネルギー貯蔵管理
                • パフォーマンステストと検証
                • SILおよびHILのテストとシミュレーション
                • グリッドコードコンプライアンスのための設計と運用

                クラウド & モバイルソリューション


                eProtect
                Enhanced

                eProtect

                一元化された Web ベースの保護 & 資産管理

                リレーの設定変更管理のソリューションは、保護継電器と変電所資産のライフサイクル全体での位置、情報、および設定を管理します。

                • データ品質 & アクセス管理の向上
                • 自動通知、加工&リレーファイルの生成を設定します
                • 物理リレーとETAPスター保護デバイス調整の間の保護設定の同期
                • 高度な事故解析システム (AFAS) との統合
                eWeb
                強化された

                eWeb

                Webブラウザベースのシミュレーション、監視、およびレポート

                • HTML5 / JSベースのWebインターフェイス
                • 潮流と短絡のシミュレーション
                • 資産管理インターフェース
                • リアルタイムダッシュボードの統合
                • レポートと作業指示
                etap-APP
                強化された

                etapAPP 6.0

                モバイルフィールドデータ収集と同期

                現場のエンジニア向けに作成されたタブレットアプリケーションである etapAPP™ の更新バージョンを使用して、データ収集と検証のための ETAP プロジェクトへのアクセスを向上させます。

                • Androidプラットフォーム用のGooglePlayストアで利用可能になりました

                ETAP21-Webinar Events - Part 1



                ETAP 21リリースのハイライトパート1-設計、分析、シミュレーション

                ウェビナー

                ETAP21は、統合された電力解析モジュール、計測、自動化、および運用ソリューションの新しいセットを提供しています。このウェビナーでは、新しい設計、分析、シミュレーションのソリューションと機能に加えて、多くの機能強化と時間節約の改善について説明します。

                ETAP21-Webinar Events - Part 2



                ETAP 21リリースのハイライトパート2-監視、制御、自動化、管理

                ウェビナー

                このウェビナーでは、電力システムの監視、制御、トレーニングシミュレーター、状況インテリジェンス、高度な保護、自動化分析と資産管理、デジタルツイン駆動の自動化と再生可能エネルギー電力管理の新機能とソリューションを紹介します。
