Ground Grid Systems

Erdungsnetzsysteme

Flexible Methoden zur Gewährleistung von Sicherheit und Schutz

Überblick

Mit dem Ground Grid Systems-Modul für ETAP können Ingenieure Bodenschutzprojekte jeder Größe und Komplexität schnell und präzise entwerfen, visualisieren, analysieren und darüber berichten. Flexible Entwurfsmethoden ermöglichen schnelle, automatisch erstellte Layouts und hochdetaillierte Schemata, um Entwürfe in der Modellierung vor der physischen Konstruktion zu optimieren. Dank seines effizienten parallelen Mehrkern-Berechnungsalgorithmus ist die Analyse unregelmäßiger und groß angelegter erneuerbarer Anwendungen extrem schnell möglich. Farbcodierte grafische Darstellungen ermöglichen eine sofortige Analyse durch aufschlussreiche 3D-Visualisierungen.

Unterstützte Methoden:

  • Einheitliches Raster
    • IEEE 80/81
    • Stab- und Leiteroptimierung
  • Finite-Elemente-Methode
    • Interaktives Entwerfen von Stäben und Leitern im 3D-Raum
    • Bewältigen Sie unregelmäßige Konfigurationen jeder Form
    • Berechnung der tolerierbaren Berührungs- und Schrittspannungspotenzialwerte gemäß EN 50522 und IEEE 80

Dieses Modul umfasst auch die Bodenanalyse zur automatischen Generierung eines zweischichtigen Bodenmodells aus Bodenmessdaten, basierend auf der Wenner-Vierstiftmethode.

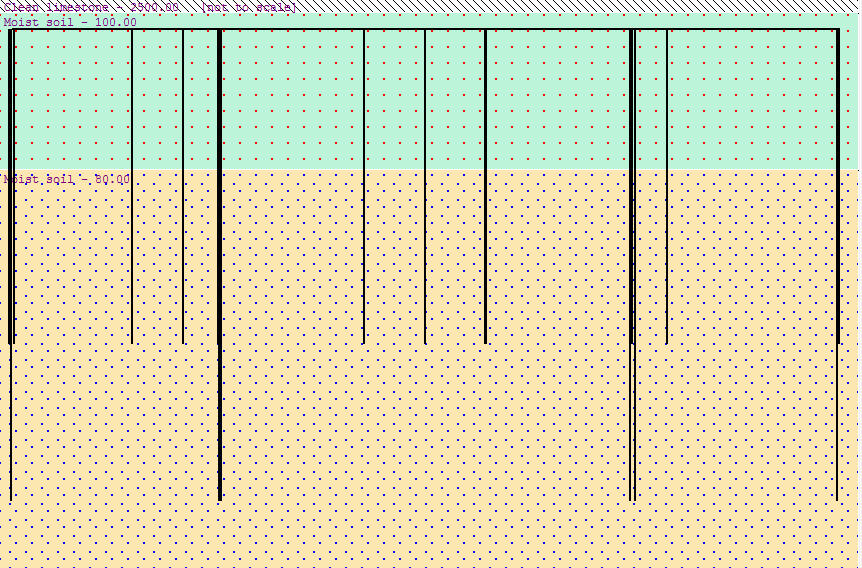

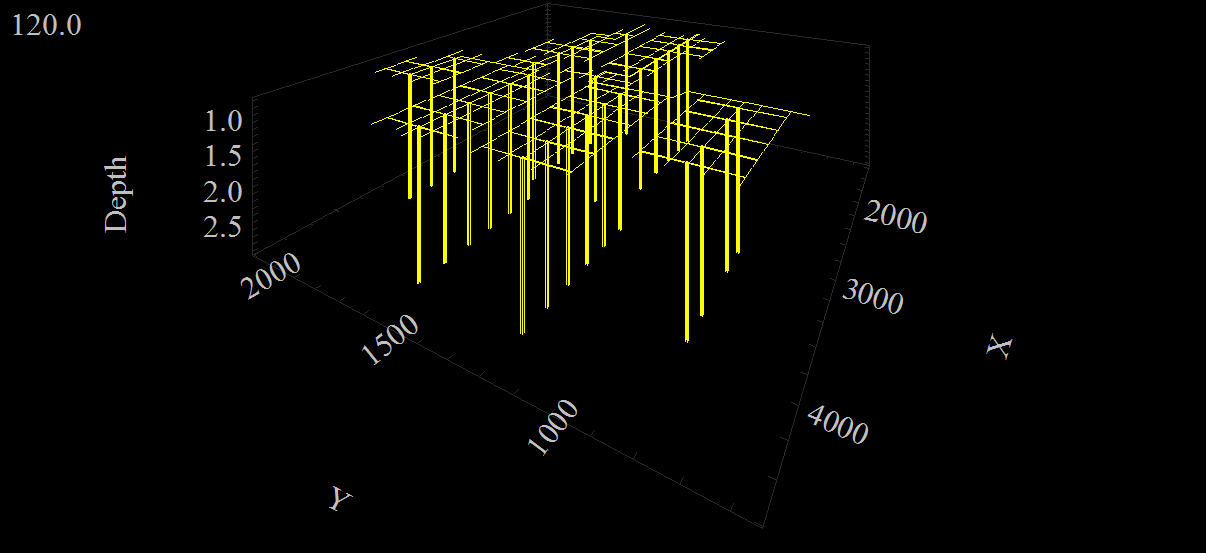

3D ViewSoil View

Eigenschaften und Fähigkeiten

  • Vollständige Integration mit den Ergebnissen der ETAP-Kurzschlussstudie und dem Einliniendiagramm
  • Schnelle Analyse unregelmäßiger großflächiger und erneuerbarer Erdnetzanwendungen
  • Zweischichtiger Bodenaufbau plus Oberflächenmaterial
  • Automatische Generierung eines zweischichtigen Bodenmodells
  • Messdaten des spezifischen Bodenwiderstands basierend auf der Wenner-Vierstiftmethode
  • Tabelle der Potenziale an der Erdoberfläche
  • Externe Grenzerweiterungen
  • Variable Gewichts- und Temperaturoptionen gemäß IEEE 80
  • Variable Körper-, Handschuh- und Schuhimpedanz gemäß EN 50522
  • Vergleichen Sie zulässige Ströme mit Fehlerströmen
  • Benutzerdefinierte Leiterbibliothek
  • Erdungsgitterkonfigurationen umfassen Leiter- und Stabdiagramme
  • Vergleichen Sie Potenziale mit Toleranzen
  • Optimieren Sie das Design unter Sicherheits- und Kostengesichtspunkten
  • Umfassende Berichterstattung, einschließlich Schritt-, Berührungs- und absoluter Potenziale innerhalb und außerhalb des Rasterbereichs

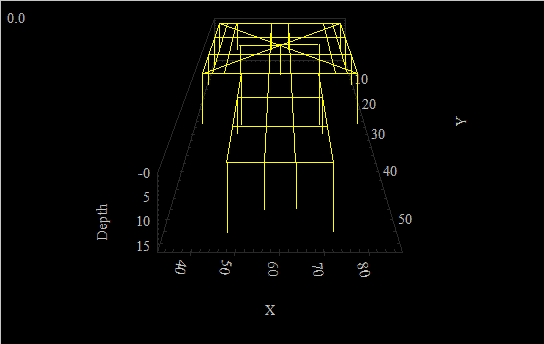

3-D Config

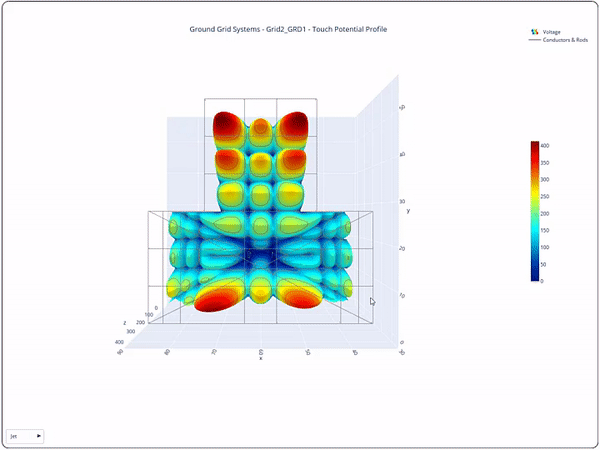

  • 3-D touch and step potential plots
  • 3-D absolute voltage plots
  • Color coded contour plots
  • Graphical display of overlimit voltages
  • Conductor segments oriented in any 3-D direction
  • Output results in Microsoft Access databases format
  • Use Crystal Reports® for full color, customizable reports
  • Export output reports to your favorite word processor
  • Rotation animation
  • Rotation increment (-15 to 15 degrees)
  • Rotation detail – wire frame/plotting style/full detail
  • Viewing style – color/monochrome
  • Shading style – white/color
  • Font size – small/medium/large
  • Numeric precision – 0, 1, 2, 3 decimals
  • Grid lines – no grid, X and/or Y axes
  • Plotting method – wire frame/surface/surface with frame/surface with contouring/pixels

Vorteile

  • Prognostizieren Sie die Leistung und mindern Sie Sicherheitsprobleme vor dem Bau
  • Erstellen Sie schnell genaue Analysen – auch für unregelmäßig geformte Designs und große Scale erneuerbare Anwendungen
  • Passen Sie die Methoden einfach an Ihre individuellen Anforderungen an
  • Optimieren Sie Layouts, um Kosten zu sparen, und planen Sie zukünftige Erweiterungen
  • Gewinnen Sie wertvolle Erkenntnisse aus farbcodierten grafischen Darstellungen

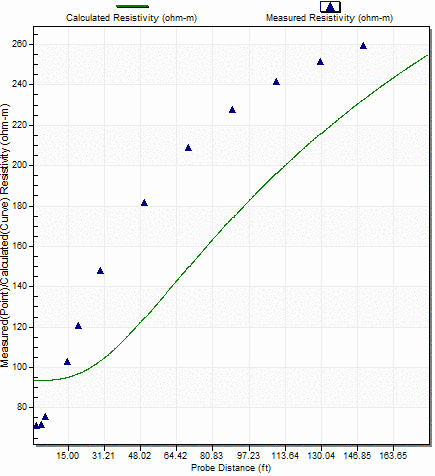

Soil

Plot- und Berichtsfunktionen

Bodenanalyse

  • Erstellen Sie ein Bodenwiderstandsdiagramm basierend auf der Wenner-Vierstiftmethode
  • Exportieren Sie die Ergebnisse der Bodenanalyse in das Microsoft Excel-Format

Erdungsgitterpotenzialdiagramme

  • 3D-Diagramme des absoluten Oberflächenpotentials
  • Farbkodierte 3D-Touch-Potenzialdiagramme
  • Farbkodierte 3D-Stufenpotentialdiagramme
  • Farbcodierte Konturdiagramme
  • Rotationsanimation von 3D-Diagrammen

Ground Grid-Bericht

  • Wählen Sie die Erstellung vollständiger oder prägnanter Bodenrasterberichte in mehreren Berichtsformaten
