Transiente Stabilitätsanalyse

Mithilfe der Analyse der transienten Stabilität können Ingenieure die Dynamik und Transienten von Stromsystemen anhand von Systemstörungen und anderen Ereignissen präzise simulieren und analysieren. ETAP Transiente Stabilitätsanalyse nutzt detaillierte und validierte Geräte, Schutzfunktionen sowie integrierte und grafische benutzerdefinierte Steuerungsmodelle zur Durchführung von Analysen für Industrie- bis zu Übertragungsnetzen.

Anwendungen

  • Berechnen Sie die kritische Fehlerbeseitigungszeit (CFCT) und die kritische Trennungszeit (CST)
  • Kurz- und langfristige transiente Simulationen
  • Bestätigen Sie die Stabilität des Generatorrotorwinkels
  • Bewerten Sie die Auswirkungen der dynamischen Beschleunigung und Wiederbeschleunigung des Motors bei Wiederherstellung der Stromversorgung (Brown-out).
  • Identifizierung und Prüfung von Lastabwürfen (sowohl optimal als auch traditionell relaisbasiert)
  • Berechnen und Testen schneller Lastübertragung über schnelle Busübertragungen
  • Relaiseinstellungen kalibrieren und auswerten
  • Generatoranlauf- oder Schwarzstartsimulation (Zusatzmodul)
  • Simulieren und analysieren Sie Mikronetze im netzgekoppelten, Insel- und Übergangsmodus
  • Einschaltstromanalyse für Transformatoren
  • Grid Code Compliance & Analysis (Zusatzmodul)
  • Elektromagnetische Transientensimulation (eMTCoSim™) (Zusatzmodul)

Key Features

  • Integriert mit benutzerdefinierten dynamischen Modellen (UDM)
  • Unbegrenzte Abfolge von Ereignissen und Aktionen
  • Automatische Schutzrelais-Aktionen basierend auf Relais-Einstellungen und Systemreaktionen
  • Automatische Synchronprüfung (Auto-Sync-Check)
  • Kurzzeit- und Langzeit-Transientsimulationen
  • Variable Gesamtsimulationszeit und Simulationsschrittweite
  • Leistungsschalter-Kupplung (Tie CB Closing) mit automatischer Synchronprüfung
  • Integrierte Newton-Raphson- und beschleunigte Gauss-Seidel-Lastflussverfahren zur Initialisierung
  • Schnellere Berechnungszeit durch Überspringen tabellarischer Ausgaben
  • Frequenzabhängige Modellierung für Synchronmaschinen (Subtransienten-Modelle) und Asynchronmaschinen
  • Reporting-Lösung für Transientenstabilität

Analytische Fähigkeiten

  • Erregungsverlust simulieren
  • Generatorstart
  • Generatorfrequenzaktion 
  • Schließen des Krawatten-CB mit automatischer Synchronisierungsprüfung
  • Neue Spannungsaktionen für Voltage Ride Through – LVRT und HVRT 
  • Beschleunigung von Induktions- und Synchronmotoren
  • Motorbetriebenes Ventil (MOV) startet
  • Motorlasteinfluss und Rampenänderung
  • Handhabung mehrerer Subsysteme und Inselsysteme
  • Automatische Relaisaktionen basierend auf Relaiseinstellungen und Systemantwort
  • Frequenzschätzverfahren mit Spannungsblockierung für Frequenzrelaisaktion
  • Eingebettete konventionelle und adaptive Newton-Raphson-Methoden für den Anfangslastfluss
  • eMTCoSim™ - Phasor & EMT CoSimulation (Zusatzmodul)

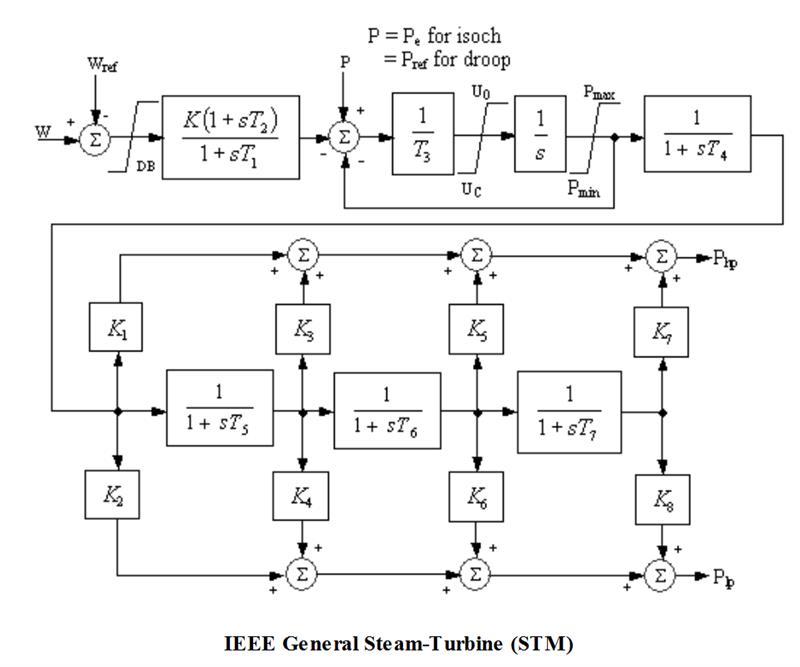

Modellierungsfunktionen

  • Komplette Synchron- und Induktionsmaschinenmodelle
  • Umfassende Anregungssystem- und Turbinen-/Motorreglermodelle
  • Statischer Var-Kompensator (SVC)-Modell
  • Modell der Hochspannungs-Gleichstrom-Übertragung (HGÜ)
  • Standardmodelle für Power System Stabilizer (PSS)
  • Frequenzabhängige Modellierung für Synchronmaschinen (subtransiente Modelle) und Induktionsmaschinen
  • Spannungsquellenkonverter / Wechselrichtermodell
  • Modelle für erneuerbare und Energiespeicherressourcen
  • Schutzrelais zur Spannungs-, Strom-, Frequenz-, Leistungs- und Synchronisationsprüfung
  • Dynamische Modellierung der elektrischen transienten Stabilität

Softwarefunktionen

  • Unbegrenzte Abfolge von Ereignissen und Aktionen
  • Benutzergesteuerte Simulationsparameter
  • Erreger, AVR, Turbinenregler oder Motorparameter einstellen und anpassen
  • Fehlerimpedanz für Bus- und Zweigfehler 
  • Integriert mit Benutzerdefinierte dynamische Modelle (UDM) Programm
  • Lade-/Entladezustand des Wechselrichters
  • Variable Gesamtsimulationszeit und Simulationsschritt
  • Schnellere Berechnungszeit durch Überspringen tabellarischer Darstellungen
  • Berichterstattung über die Stabilität elektrischer Transienten

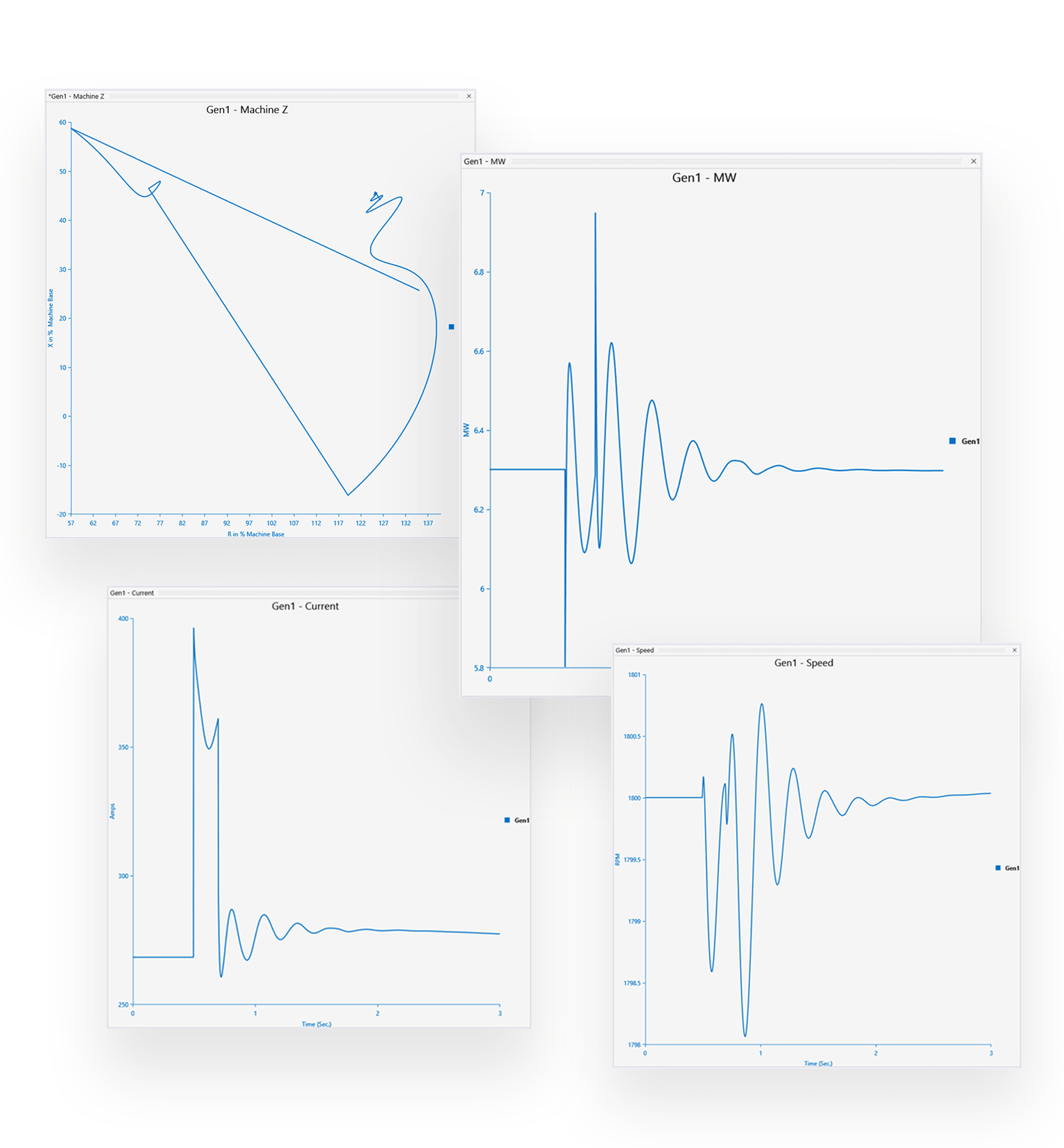

  • Nutzmengen für verschiedene Geräte grafisch darstellen (Plot-Ansicht)
  • Ergebnisse verschiedener Studienberichte grafisch vergleichen (Plot Analyzer)
  • Live-Plot der Analyseergebnisse im Einliniendiagramm und in der Plot-Ansicht

Störungen und Ereignisse

  • Dreiphasige Fehleraktionen und Fehlerfälle zwischen Leitungen, zwischen Leitungen und Erde sowie zwischen Leitungen und Erde
  • Abzweigsegmentfehler
  • Schutzeinrichtung öffnen und schließen
  • Generator
    • Leistungssollwerteinstellung
    • Spannungssollwerteinstellung
    • Isochrone /Droop-Modusänderungen
    • Fehler in der Feldwicklung
    • Verlust der Erregung
    • Start
  • Stromnetz
    • Auswirkungen von Spannungsabfall und Anstieg/Übelkeit
    • Frequenzänderung
  • Motor
    • Beschleunigung/Wiederbeschleunigung
    • Beschleunigung mit konventionellen Anlassern
    • Beschleunigung mit herkömmlichen Sanftanlaufgeräten
    • Beschleunigung mit konventionellem VFD
    • Lastanpassung
  • WTG
    • Windböe
    • Windrampe
    • Benutzerdefinierte Windstörung
  • Laststufen- und Rampenleistungsänderung
  • Motorbetriebenes Ventil (MOV) starten
  • Frequenzänderung des Frequenzumrichters (VFD)
Sie können ein System aufteilen oder mehrere Teilsysteme kombinieren, automatische Schutzrelaisaktionen und zugehörige Leistungsschaltervorgänge simulieren sowie Motoren starten oder automatisch starten. In Kombination mit erweiterten Darstellungen und grafischen Ergebnissen können Ingenieure das Transientenstabilitätsanalyse-Programm optimal nutzen, um Stabilitätsstudien von Energiesystemen zu beherrschen.
