ArcFault
Évaluation des Risques de Défaut d'Arc - NESC
Simulez le fonctionnement de la distribution d'électricité ou de la décharge partielle ; Améliorez la Sécurité Simplifiez la Conformité
Aperçu
Le logiciel d'analyse ETAP ArcFault ™ calcule l'énergie incidente pour les systèmes de transmission et de distribution d'électricité.
Le programme d'analyse ArcFault permet la simulation de différents types de défauts dans les systèmes triphasés et monophasés sans avoir besoin de calculer de manière externe les courants de court-circuit et le temps de fonctionnement des dispositifs de protection. Le programme détermine automatiquement la distance de travail et la distance d'approche minimale en fonction de la tension du système, des conditions de surtension transitoire et de l'altitude.
ArcFault contient des méthodes de calcul personnalisables et des équations permettant à l'utilisateur d'expliquer les futures recherches menées sur le comportement physique des défauts d'arc.
Fonctionnalités Clés du Logiciel d'Arc Électrique Haute Tension
- Analyse de défaut d'arc jusqu'à 800 kV
- Modélisez des défauts d'arc biphasés & phase-terre en plein air
- Modélisez les défauts d'arc triphasés à l'air libre (avec facteur de correction)
- Modèle IEEE 1584-2002 enrichi pour l'arc interne
- Espacement automatique, distance de travail & sélection automatique des distances d'approches conformément au NESC C2 2012/2017
- Calculs de risque d'arcs électriques monophasés, triphasés & ASI
- Arc électrique dans un équipement Confiné ou à l'air Libre
- Intégré avec le logiciel d'Analyse de Court-Circuit ETAP
- Intégré avec le logiciel de coordination des dispositifs de protection ETAP Star
- Inclut plus de 1000 bibliothèques de dispositifs de protection
- Séquences de de déclenchement des dispositifs de protection pour les défauts d'arc phase-terre, biphasés & triphasés
- Étiquettes de Sécurité de Risques d'Arc Électrique

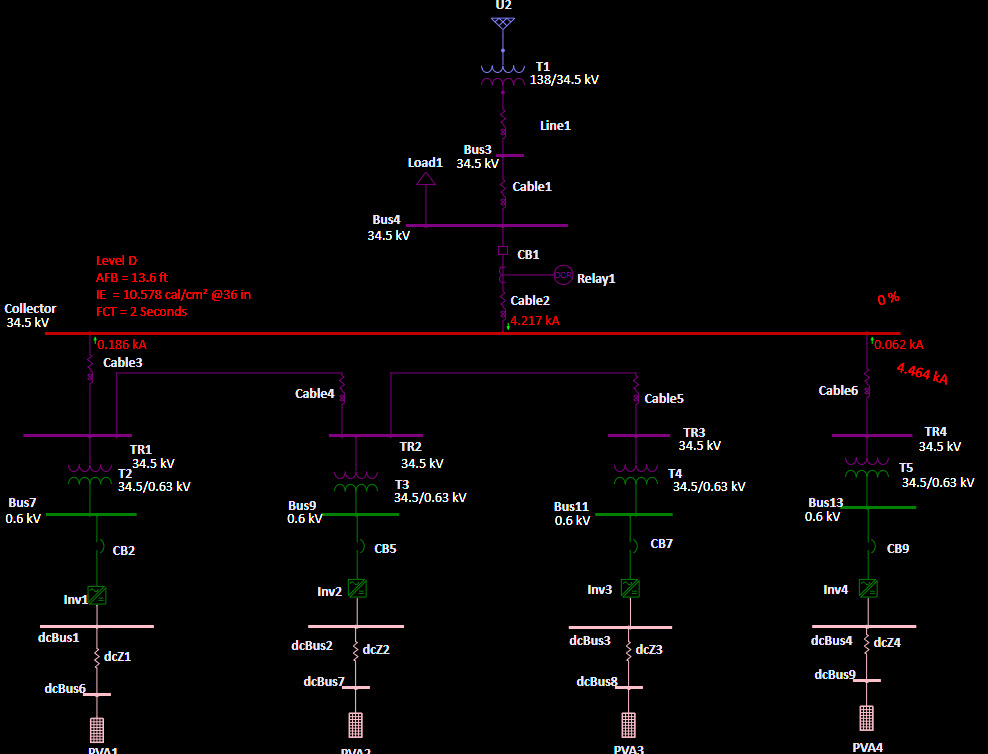

- Analyseur de Résultats d'Arcs Électriques
- Ressources à économie de temps
- Modélisation de technique de réduction
- Exigences d'Approbation des EPI
ArcFault Software Capabilities
- Facteurs de conversion d'un Arc Électrique Haute Tension vers un arc interne
- Modélisation de Fusibles avec Limitation de Courant (CLF)
- Calcul du temps de compensation des défauts variant avec le temps & décroissance du courant de court-circuit
- Option d'algorithme de recherche des dispositifs de protection de source automatique ou définie par l'utilisateur pour simuler conditions les plus défavorables de risque d'arc électrique. Les actions des relais incluent 49, 50, 51, 67, 79, 87.
- Recherche étendue passé le point de plusieurs sources amont
- Réalisez des analyses d'arc électrique dans des systèmes Radiaux & à plusieurs sources
- Le logiciel d'analyse d'arc électrique permet la simulation de relais différentiels, de commutateurs de mode de maintenance & de photo-détecteurs d'arcs électriques
- Alertes pour les violations de la classification ATPV des équipements de protection individuelle (EPI) (alertes d'estimation d'arc pour déterminer le nombre d'EPI maximal admissible)
- Bibliothèque de dispositifs de protection complète
Logiciel Arc Flash Rapide & Efficace
- Déterminez automatiquement le Temps de Compensation du Défaut d'Arc
- Déterminez instantanément ou laissez l'utilisateur définir les paramètres de distance de l'arc électrique
- Le logiciel Arc Flash détermine les contributions de courant d'arc individuelles
- Facteurs de correction de l'altitude & des surtensions transitoires
- Le Logiciel Automatisé d'étiquetage Arc Flash génère des étiquettes d'arc électrique pour plusieurs emplacements
- Exécutez plusieurs calculs d'arcs électriques en un seul clic & analysez l'ensemble des résultats en quelques minutes
- Définissez des paramètres d'arc électrique personnalisés et des spécifications d'arc ou utilisez des résultats calculés par le système pour déterminer l'énergie de l'arc électrique
- Utilisez le Calculateur Arc Flash intégré pour obtenir des résultats rapides sur l'énergie incidente et effectuer des scénarios rapides «what if» dans votre étude d'arc électrique
Produits connexes
Découvrez les modules complémentaires et autres produits associés.
Solutions connexes
Découvrez des solutions dans lesquelles ce produit est mis en avant.
Systèmes CC
Flux de Charge CC, Court-Circuit CC, Arc Électrique CC, Dimensionnement de la Batterie & Analyse de Décharge
Analyse de Réseaux
L'Analyse de Réseau inclut des modules tels que Court-Circuit, Flux de Charge, Arc Flash, Démarrage Moteur et plus encore.
Industries connexes
Découvrez comment ce produit est utilisé dans diverses industries.
Métallurgie & Mines
ETAP permet à l'industrie de faire des économies d'énergie significatives en détournant des charges non essentielles pendant les heures de coûts énergétiques élevés
Consultation en Ingénierie
Selon le Top 40 des Entreprises de Conception Électrique publié dans le Magazine EC&M, 100% des 10 Premières Entreprises de Conception Électrique comptent sur ETAP
Gouvernement & Défense
ETAP s'est développé dans les institutions gouvernementales et les forces armées dans le monde entier
Énergies Renouvelables
ETAP permet aux concepteurs et aux ingénieurs de conceptualiser les systèmes de captage, de déterminer la pénétration du vent et d'effectuer des études d'interconnexion de réseaux
Pétrole & Gaz
L'exploration pétrolière et gazière conduit les entreprises à travailler dans certains des endroits les plus reculés et inhospitaliers de la Planète à la recherche d'énergie
Production à partir de Combustibles Fossiles
Des systèmes de secours de base à la production critique 24 heures sur 24, 7 jours sur 7, certaines des centrales électriques les plus avancées au monde comptent sur ETAP
Systèmes associés
Découvrez les utilisations de ce produit dans un système d’ingénierie.
Témoignages
FAQ

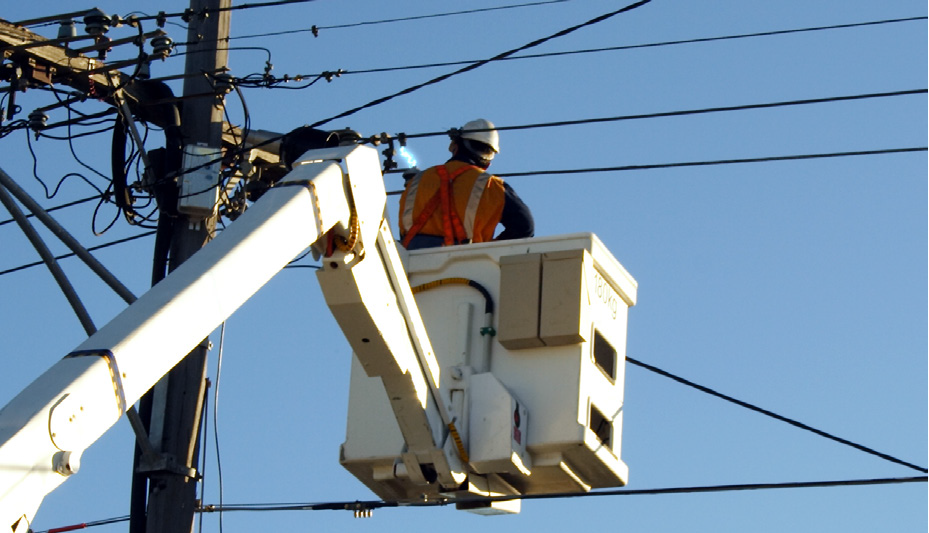

High Voltage Arc Flash for T&D, Industrial and Renewable Systems
Arc flash analysis extends well beyond the scope of IEEE 1584 and NFPA 70E methodology for transmission, distribution, industrial and renewable energy systems. For many years, the industry has been lacking an ‘all-in-one’ solution for performing AC and DC arc flash analysis on LV, MV, and HV systems.
ETAP ArcFault™ - High Voltage Arc Flash Analysis
ETAP ArcFault™ software is recommended for performing Arc Flash Analysis on electrical utilities and renewable power systems operating at 15 kV and above.
