SEE Electrical 3D Panel
Conception et fabrication d'armoires électriques 3D
Concevez et réalisez des tableaux électriques dans un environnement virtuel en 3D !

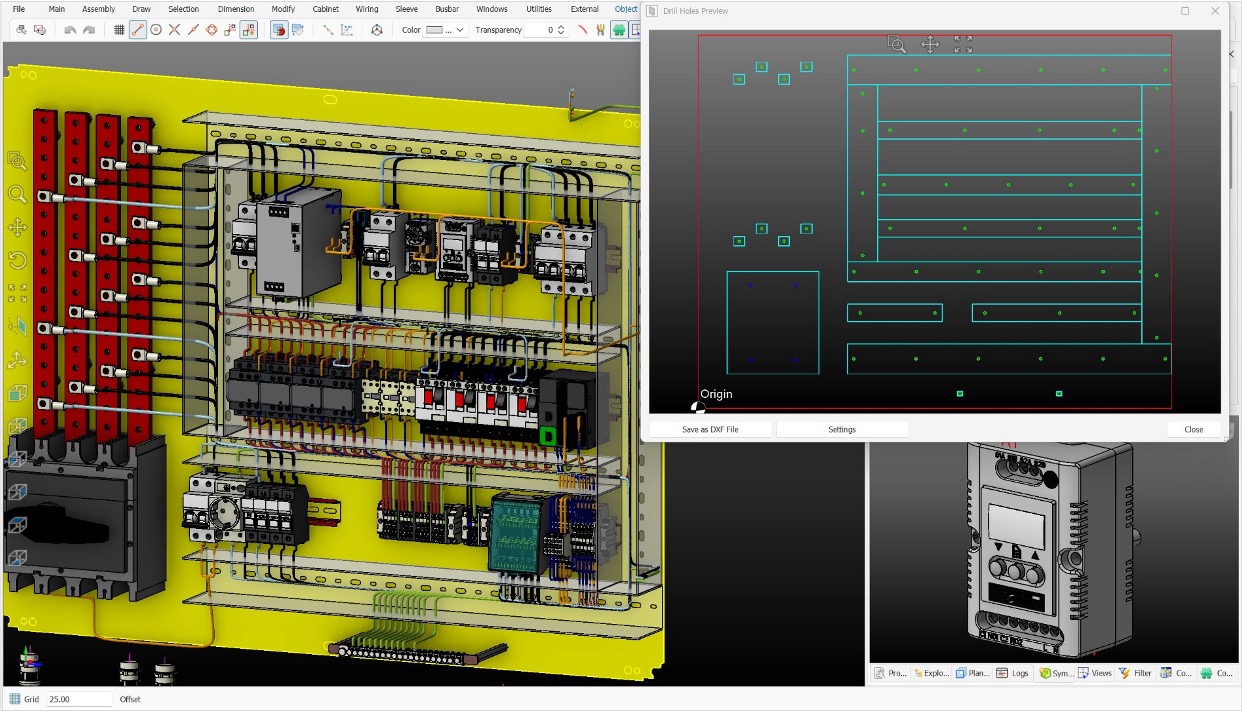

- Conception efficace de l’agencement de l’armoire en 3D.
- Vastes bibliothèques de symboles 3D.
- Gestion des fils et des rails.
- Vérification des collisions.
- Concepteur de documentation.

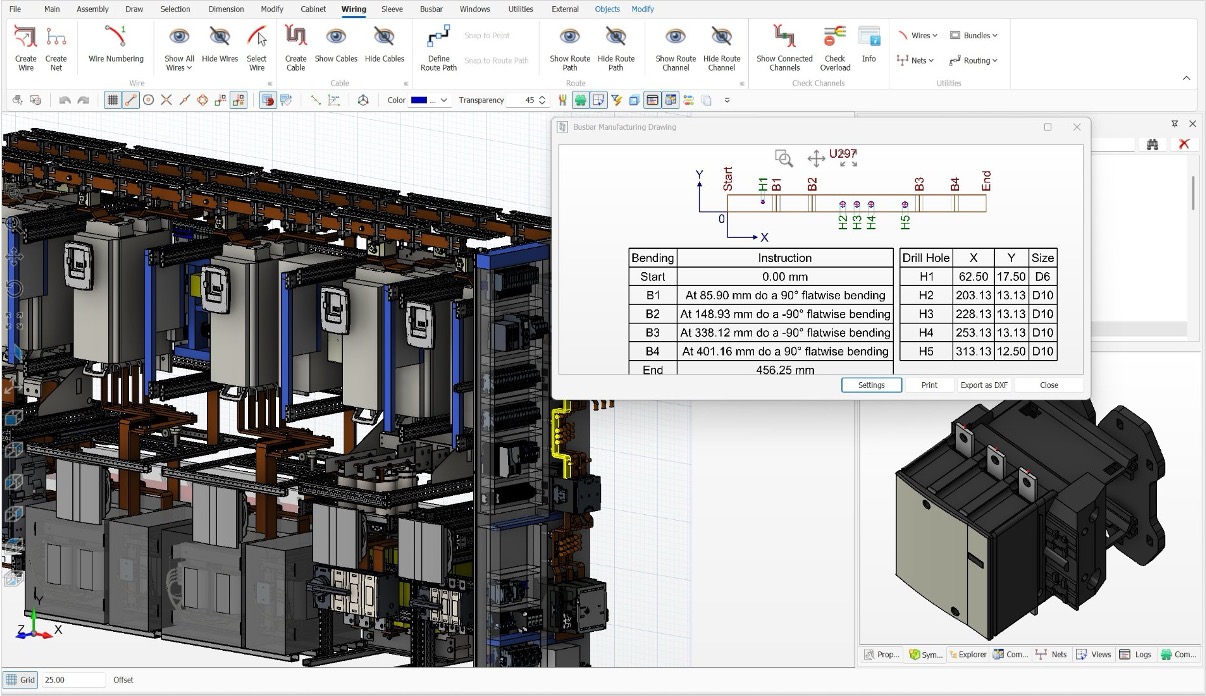

- Conception de barres de cuivre.
- Création de pièces 3D intelligentes.
Fonctionnalités Design plus:
- Calcul automatique de l’acheminement et de la longueur des fils.
- Création d’un plan de perçage.
- Génération d’une liste de fils de >> à.
- Gestion des raccords d’extrémité.
- Autres sorties pour la fabrication.
- Fabrication d’armoires de commande 4.0.
Aperçu
SEE Electrical 3D Panel est un programme dédié à la conception et à la fabrication d'armoires électriques, de tableaux et d'enveloppes.
SEE Electrical 3D Panel vous permet de concevoir et de fabriquer des armoires électriques en utilisant une interface professionnelle et intuitive. L'application lit les données des projets électriques réalisés dans les logiciels SEE Electrical et SEE Electrical Expert ou à partir d'autres systèmes de CAO électrique.
SEE Electrical 3D Panel est une application autonome et peut également être utilisée comme un module complémentaire dans SEE Electrical ou SEE Electrical Expert respectivement. Ce logiciel peut être acheté en deux niveaux : Design et Manufacturing.
Chaque niveau offre une gamme de services à un prix différent afin que vous puissiez sélectionner le niveau qui convient aux besoins de votre entreprise, mais il est recommandé d'acheter la version complète, pour profiter de toutes les possibilités intégrées.
Les bureaux de production qui utilisent la documentation électrique préparée dans nos programmes SEE, doivent utiliser cette application pour construire des armoires.
Caractéristiques principales
L'application SEE Electrical 3D Panel a été optimisée pour vous aider à concevoir efficacement des armoires électriques dans un environnement virtualisé en 3D. Son interface intuitive et agréable vous aidera très rapidement après ouverture. Ce type d'application est essentiel pour les concepteurs d'armoires coopérant avec les concepteurs de schémas travaillant sur SEE Electrical ou SEE Electrical Expert.
- La conception de l'agencement des armoires est la principale fonctionnalité pour les concepteurs d'armoires. Vous pouvez concevoir rapidement et avec une haute qualité en utilisant une base de données complète incluse de symboles 3D et de références électriques.
- L'utilisateur peut télécharger le projet de schéma électrique réalisé dans SEE Electrical Expert ou SEE Electrical, récupérer tous les éléments et utiliser les symboles 3D répertoriés sur la plaque de montage, les portes et les rails. L'utilisateur peut également importer des données à partir d'autres systèmes électriques, en utilisant un fichier d'échange XML.
- Le routage automatique des fils électriques est une fonction essentielle, vous donnant confiance dans la qualité du câblage.
- Tous les éléments de production nécessaires, comme la liste De>>À, sont importants si vous devez coopérer avec des entreprises de machines de marquage.
Avantages
- Amélioration de la qualité en rationalisant le flux des schémas électriques avec la conception des agencements d'armoires en utilisant la même base de données électrique.
- Amélioration de l'efficacité par un gain de temps sur l'étape de conception et de fabrication de l'armoire électrique.
- Productivité améliorée grâce aux fonctions automatiques, comme le routage des fils et la génération de listes de fabrication.
Logiciel pour la production d'armoires électriques
SEE Electrical 3D Panel est une application cruciale pour les entreprises impliquées dans la conception et la fabrication d'armoires électriques. Il est particulièrement avantageux pour les fabricants qui produisent des armoires électriques en vrac en utilisant des éléments répétables, garantissant ainsi des processus de conception, de production et d'assemblage efficaces.
