Cable Thermal Analysis
电缆热分析
电缆热分析主要特点
- 电缆稳态温度计算使用：
- Neher-McGrath 方法
- IEC 60287 方法
- 电缆瞬态温度计算
- 电缆载流量计算使用：
- 电缆尺寸 - 热分析
- 地下（UG）电缆管道规则手册
- 电磁场强度评估
电缆热分析能力
- 可打印的电缆、导管和线槽布局。
- 可打印的导管和线槽尺寸指示
- 对管道、电缆、导管等进行图形处理。
- 从单线图拖放电缆
- 同一管道内有不同尺寸的电缆
- 将各相分离到不同的管道或位置
- 滚道的不对称定位
- 瞬态计算使用动态热电路模型
- 固定电缆尺寸和/或负载的选项
- 接地/非接地金属层
- 计算热阻、介电损耗、导体损耗因数、金属层损耗因数
- 用户自定义电缆物理结构
- 不平衡负载因素
- 多管道组和直埋管道
- 将滚道放置在多个横截面上
用户定义电缆物理结构
ETAP 电缆热分析模块可以详细模拟单芯和多芯电缆的物理结构。可以根据实际电缆结构单独定义各种电缆热层和金属层类型以及相应的尺寸。
- 绝缘
- 填料
- 接地/不接地金属屏蔽
- 接地/不接地金属铠装
- 寝具
- 接地/不接地金属护套
- 夹克
操作灵活
- 多条滚道
- 多个外部热源
- 现有管道中新电缆的优化
- 横断面分析
- 管道组和直埋管道
- 与单线图中的电缆集成
- 与潮流结果集成
- 与电缆牵引分析集成
绘图与报告
利用先进的基于网络的绘图工具，可以根据工程师的要求生成和定制电缆瞬态温度图。
- 以交互方式查看瞬态温度图并将其缩放至任意详细程度
- 可以选择组合和比较不同场景的多个瞬态温度图
- 将所有物理和计算数据报告为多种文件格式

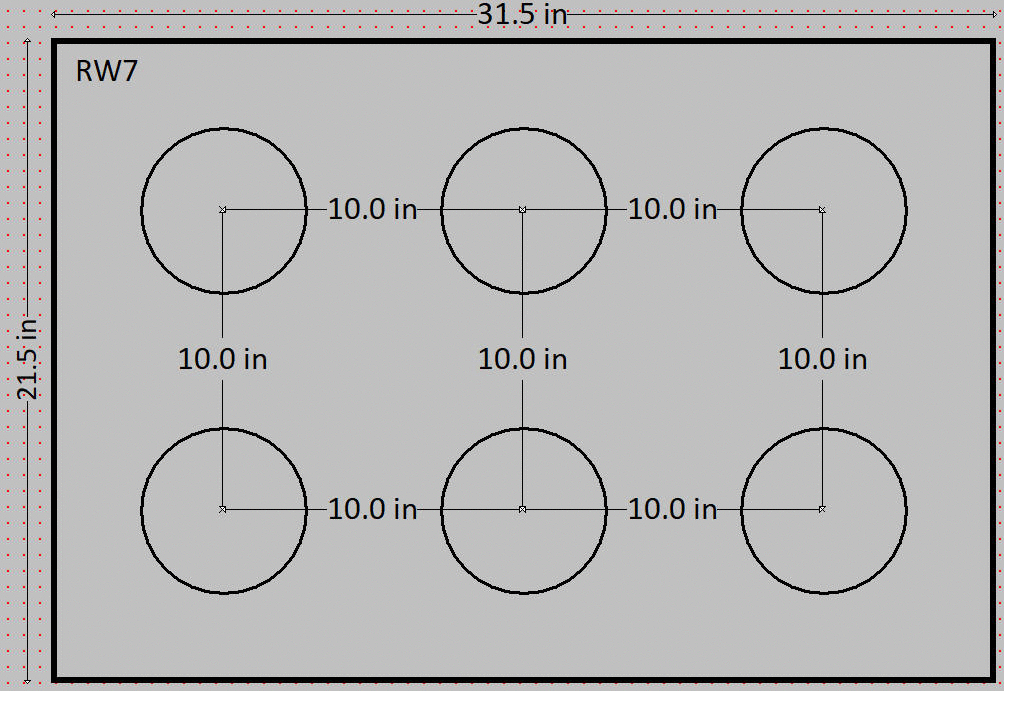

交互式用户界面
增强的交互界面可帮助工程师快速、直观地设计和绘制滚道。通过捕捉指南，无需输入坐标，只需拖动即可精确定位导管和管道。自动尺寸标记可加快管道布局的生成，无需额外的编辑和注释。
- 在同一演示文稿中显示多条电缆、导管和线槽
- 显示滚道尺寸的选项
- 显示导管之间边缘到边缘和中心到中心距离的选项。
- 标记临界和边际电缆温度
- 中心、顶部和底部之间的捕捉指南
电缆容量/载流量计算和电缆尺寸计算基于 NEC 认可的 Neher-McGrath 方法和 IEC 60287 标准，用于稳态温度计算。瞬态温度计算基于动态热电路模型。所有这些计算都可以处理多管道系统，并考虑相邻电缆和外部热源产生的热量的影响。
| 标准/方法 | 标题 |
| 内尔 - 麦格拉斯 | 电缆系统的温升及负载能力计算 |
| IEC 60287-1-1 编辑1.2 b:2001 | 电缆 - 额定电流计算 - 第 1-1 部分：额定电流公式（100%负载系数）和损耗计算 - 一般规定 |
| IEC 60287-2-1:2015 | 电缆 - 额定电流计算 - 第 2-1 部分：热阻——热阻计算 |
| IEC 60287-3-1 编辑1.1 b:1999 | 电缆 - 额定电流计算 - 第 3-1 部分：操作条件部分 - 参考操作条件和电缆类型的选择 |
| IEC 60287-3-1 Amd.1 Ed.1.0 b:1999 | 第一修正案 |
Videos
Cable Ampacity & Sizing
Proper sizing and current derating ensures that cables operate to their maximum potential while providing secure and reliable operation. Learn about design and application requirements to properly size and analyze cable systems based on IEEE and North American cable standards and guidelines: IEEE 399, ICEA P-54-440, NEC NFPA 70
Cable Ampacity, Sizing & Shock Protection - Part II
Proper sizing and current de-rating ensures that cables operate to their maximum potential while providing secure and reliable operation. This webinar covers cable sizing, current carrying capacity and electrical shock protection based on IEC and British standards
Cable Thermal Analysis - Part III
This Cable Thermal Analysis webinar explains how to design cable systems to operate to their maximum potential while providing a secure and reliable operation.
Literature
Underground Raceway Systems
Underground Raceway Systems helps engineers to design cable systems to operate to their maximum potential while providing secure and reliable operation.
