ArcSafety™-DCアークフラッシュソフトウェア

DCアークフラッシュソフトウェア

DCアークフラッシュ解析

設計   計算   評価
ETAP DCアークのフラッシュソフトウェアは、異なるタイプの直流設備（電気化学設備、蓄電設備、太陽光発電、原子力及び鉄道輸送）アークエネルギーを計算します。
DC Arc Flash Analysis ETAP toolbar
ETAP DCアークフラッシュは、NFPA70E2018Annex D.5.1to D.5.3に準拠しています。このモジュールはエンジニアがDCアークのフラッシュの入射エネルギー値を比較し、ネットワークベースの解決および強力なDCアークのフラッシュの計算機

DCアークFlashソフトウェア特長

  • 計算方法:
    • 最大パワー
    • ストークス&オッペンランダー
    • パウケルト
  • 入射エネルギーの決定
  • アークフラッシュ境界の計算
  • グラフィカルな"もし"DCアークフラッシュ電卓
  • DCの短絡と統合される
  • Star 保護協調機能と統合される
  • アークフラッシュによる誤操作の特定
  • アークFlash結果分析装置
  • NFPA70E2021準拠に基づく機器ラベリング

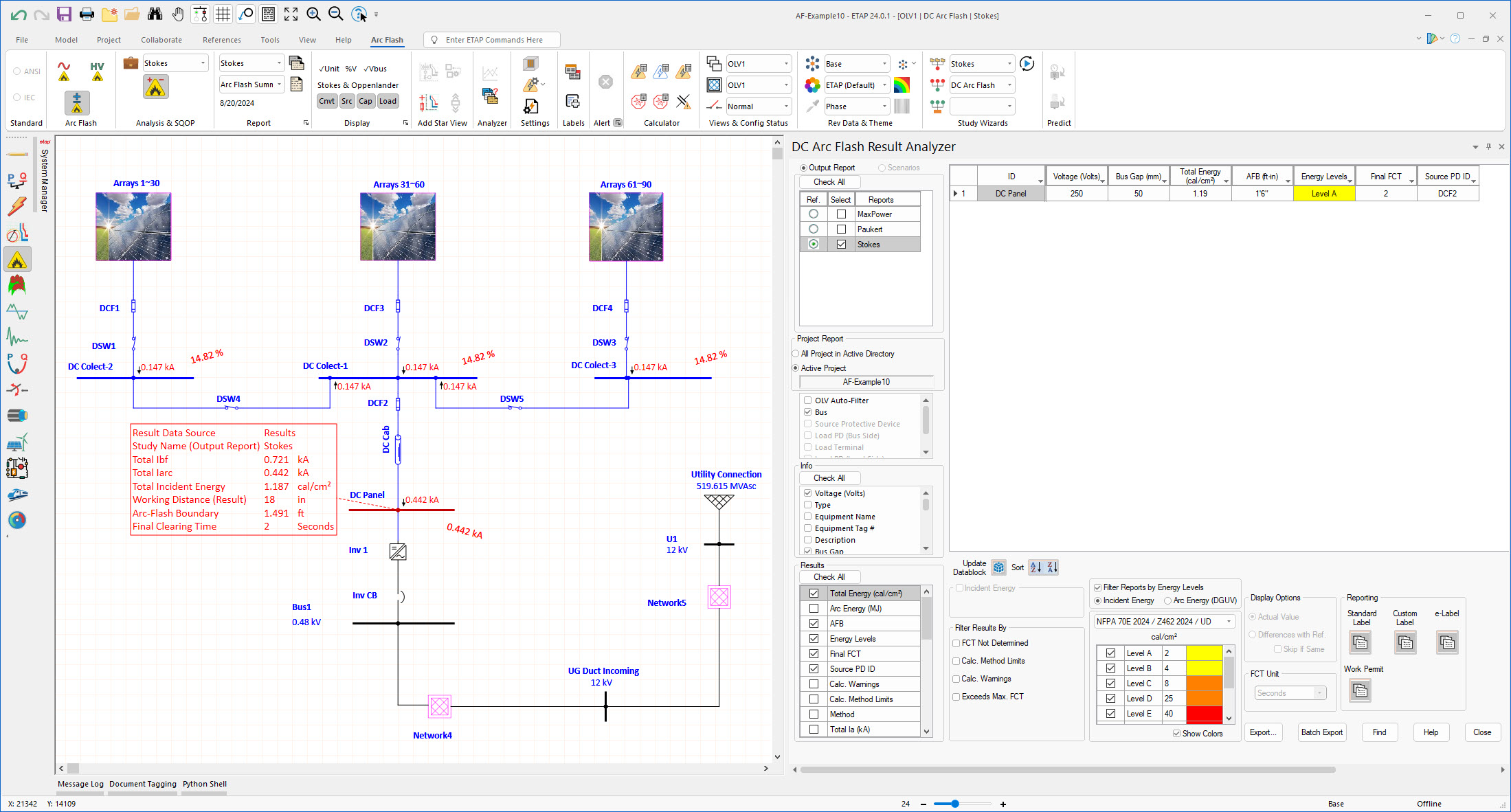

ETAP DC Arc Flash Analysis Datablock WorstcaseDC Arc Flash Calculation Software

DCアークFlashソフトウェアの能力

  • ワーストケースのarc flashシナリオ評価
  • グラフィカルDCアーク電流を参考にプロットTCCビュー
  • 複数のソースの入射エネルギー減算法
  • 非線形電流源（DC結合システム、PV、BESSなど）の入射エネルギーを決定する。)

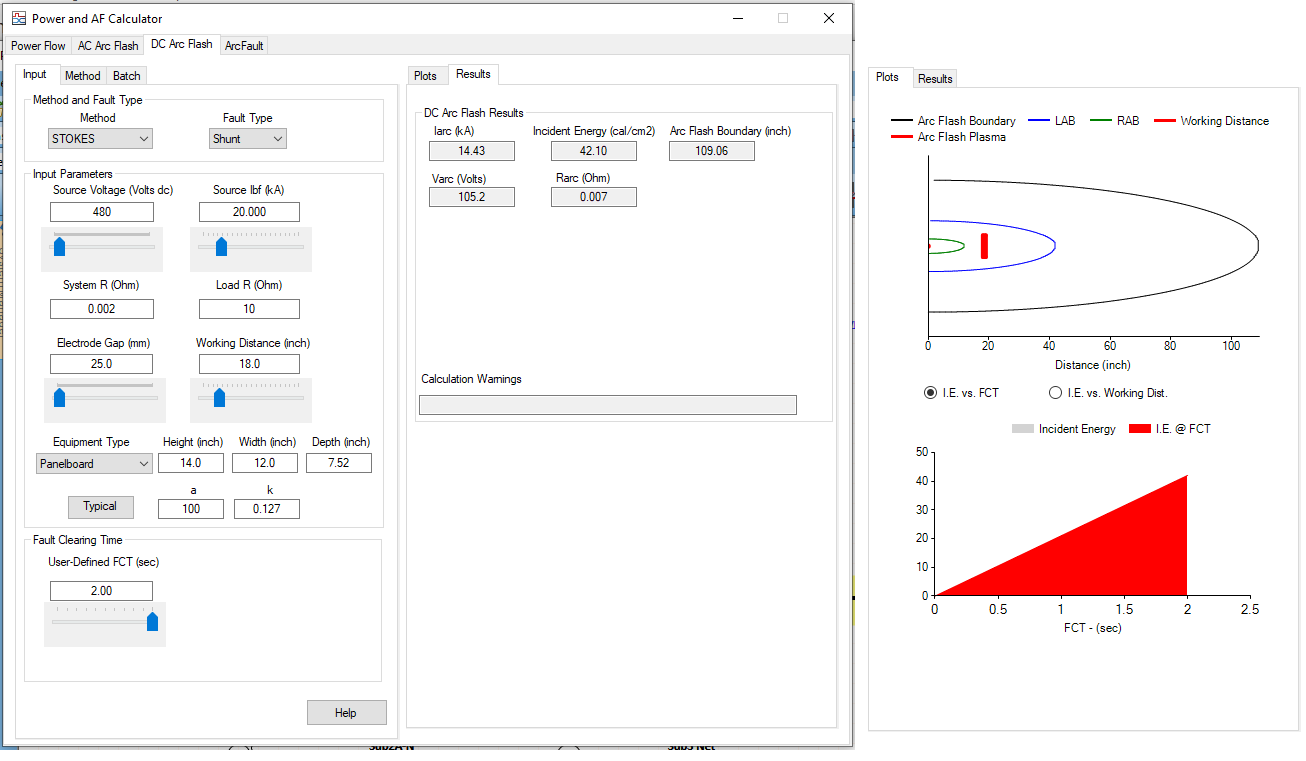

  • DCアークフラッシュ電卓
    • 迅速なグラフィカルな"What If"シナリオの結果
    • 異なる入力セットのスプレッドシートからのバッチ計算
    • 各メソッドの拡張と便利な計算の警告
  • 電池エネルギー貯蔵システム
    • IEEE Std.946
    • 充電状態に基づく短絡モデリング
  • PVの配列の模倣
    • 複数の生成カテゴリ
    • 放射照度の計算機で造られる
    • 製造業者PVおよびIVのカーブに基づくSCモデル
    • 直列および並列アレイに基づくPVパネルモデリング
  • モデルUPS、DCモーター、およびAC-DCコンバータ
  • ユーザ定義の短絡曲線に基づくモデル充電器
  • 業界標準及び核等級DCモジュールと十分に統合される
ETAP DC Arc Flash Analysis - Graphical DC Arc Current Reference Plot on TCC View

Videos

DC Arc Flash Analysis

DC Arc Flash Analysis

This webinar discusses how well ETAP DC Arc Flash method results correlate with the test measured incident energies. The comparisons to be discussed include arc flash tests in photovoltaic and battery/rectifier powered systems. Furthermore, this webinar introduces major improvements to the DC Arc Flash calculation methods in ETAP 20; such as the “Incident Energy Subtraction Method" and new Worst-Case Datablocks from the DC Arc Flash Result Analyzer.

ETAP DCアークフラッシュセッションPart1-3

ETAP DCアークフラッシュセッションPart1-3

このビデオで議論されるトピックは、アークの特性、DC短絡計算、最大電力法、ストークスとオッペンランダー法、Paukert法、これらの方法がETAPでどのように利用され。ETAP11.1あなたは、オープンまたは閉じた空気機器を扱っているかどうかを判断するために、結果アナライザ。
