해양 전기 도면
전기 단선도 및 뷰
해양 전기 시스템 모델의 계통 구성 및 유지 관리 할 수 있습니다. 모델링의 솔루션을 사용하면 해양 케이블, 직류 링크 및 보호 기기를 포함한 무제한 모선 및 요소를 사용하여 3상, 2상, 1상, 교류/직류 의 전력 단선도를 신속하게 작성할 수 있습니다.
- 다양한 전압 레벨를 갖춘 통합된 뷰
- 무제한 메인 패널 / 배전 스위치 기어 및 그래픽 하위 계통 구성
- 통합된 3상, 2상, 1상 시스템 기능
- 통합된 교류, 직류, 접지 시스템 구현
- 하위 계통의 전력시스템을 네스팅 기능
- 스위칭 기기 관리를 위한 인터페이스 기능
- 충전기 / 정류기 / 무정전 전원 기기(UPS) 모델링 기능
자동 구성 기능
자동 구성은 단선도를 생성하고 편집하는 자동화된 강력한 툴입니다. 자동 구성의 규정 기반 설계를 활용항 단선도를 생성하는데 소모되는 시간을 상단부분 단축할 수 있습니다.

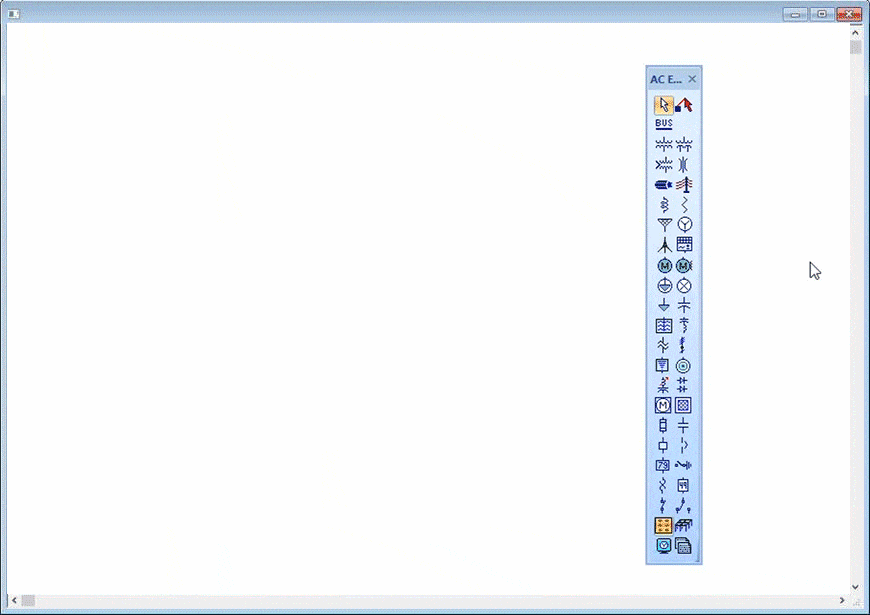

- 장비 툴바를 벗어나지 않고 단선도 자동 생성
- 빠르고 직관적인 단선도 생성
- 자동 간격 & 정렬 규칙
- 끌어놓기, 배치 및 연결 작업 불필요
데이터블록
하나의 블록 내에서 컴포넌트 정보 추가, 데이터 입력 및 결과를 분석하여 단선도 상에 표시
데이터블록은 사용자의 설정에 따라 표시, 숨기기, 정리 및 형식 조정을 완벽하게 사용자 정의할 수 있습니다.
동일한 단선도 내에서 다른 연구의 속성 및 결과를 표시합니다. 지능적 텍스트상자 및 하이퍼링크를 사용하여 사용자 데이터를 단선도에 추가합니다.
- 입력 데이터 사용자 정의 & 결과 분석
- 결과, 태그 및/또는 속성 디스플레이
- 서식 정의 & 공유
- 자동으로 서식 적용
- 데이터블록의 미리보기
복합 네트워크 & 전동기
복합 네트워크 또는 중첩 네트워크를 통해 프로젝트 일부를 모델링하고 단일 기기로써 간단하고 정리된 형태로 표현할 수 있습니다. 복합 네트워크는 무제한의 하위 네트워크에 중첩될 수 있으며 하나의 프로젝트에서 다수의 층을 허용합니다.
- 사용자 정의 뷰
- 무제한 연결
- 사용자 정의 위치 & 사이징
- 속성 & 결과 시각화
테마 관리자
개별 단선도에 대한 다양한 테마 설정. 테마는 규정, 전압 레벨, 지역, 시스템 접지, 대지접지, 비구동 설비, 피더 등을 기준으로 색상을 지정할 수 있습니다.
색상 윤곽선 또는 사용자 구성가능 '열지도(heatmap)' 또한 단선도 뒤에 적용 가능합니다. 단선도 색상 기반 윤곽선은 전압 또는 전력 조류 크기를 기반으로 합니다.
ETAP은 다음 사항을 기반으로 단선도를 정리합니다.
- 줌 레벨
- 장비 유형
- 장비 상태
- 정보 주석
- 결과 분석
- 데이터블록
