그리드 코드 부하 흐름

개요

그리드 코드 부하 흐름은 정상 작동 조건에서 측정 지점(POM)에서 재생 가능 에너지 발전소의 무효 전력 용량을 결정하는 데 사용됩니다. 단 하나의 그리드 코드 부하 흐름 계산에서 수백 가지 부하 흐름 시나리오가 각 재생 가능 에너지원의 MW 및 MVAR 출력을 점진적으로 조정하여 다양한 전압 설정점에서 실행됩니다(이 프로세스는 '스위핑'이라고도 함). 모든 결과는 POM의 총 출력을 얻기 위해 수집됩니다. 완료되면 Grid Code Load Flow는 규정 준수 세부 정보, 알림 및 모든 발전소 자산 입력 데이터를 포함하는 포괄적인 보고서를 생성합니다. 보고서에는 그리드 상호 연결 요구 사항에 대한 발전소 P-Q 및 V-PF 성능의 시각화가 포함되어 있으며, 모든 불일치 사항과 규정 준수 검증에 대한 직관적 표현도 포함됩니다.

ETAP의 주요 특징

전용 모듈: 재생 가능 발전소의 무효 전력 성능 연구를 위한 고유한 기능을 갖춘 ETAP 디지털 트윈 모델링과 완벽하게 통합되었습니다.

적응형 기능 스위핑: Grid Code Load Flow는 '스위핑'이라고도 하는 일괄 처리로 수백 개의 부하 흐름 연구를 수행합니다. 발전소 설정 및 사용자 정의 스위핑 데이터를 기반으로 Grid Code Load Flow는 일괄 처리로 P-Q 스위핑 및 V-PF 스위핑을 실행합니다. 이러한 적응형 스위핑 방식은 정확도를 유지하는 동시에 시뮬레이션 시간을 줄여줍니다.

  • 연구 사례를 통해 자산의 전력 분배 우선순위와 장비 성능 곡선을 개별적으로 또는 전역적으로 지정합니다.

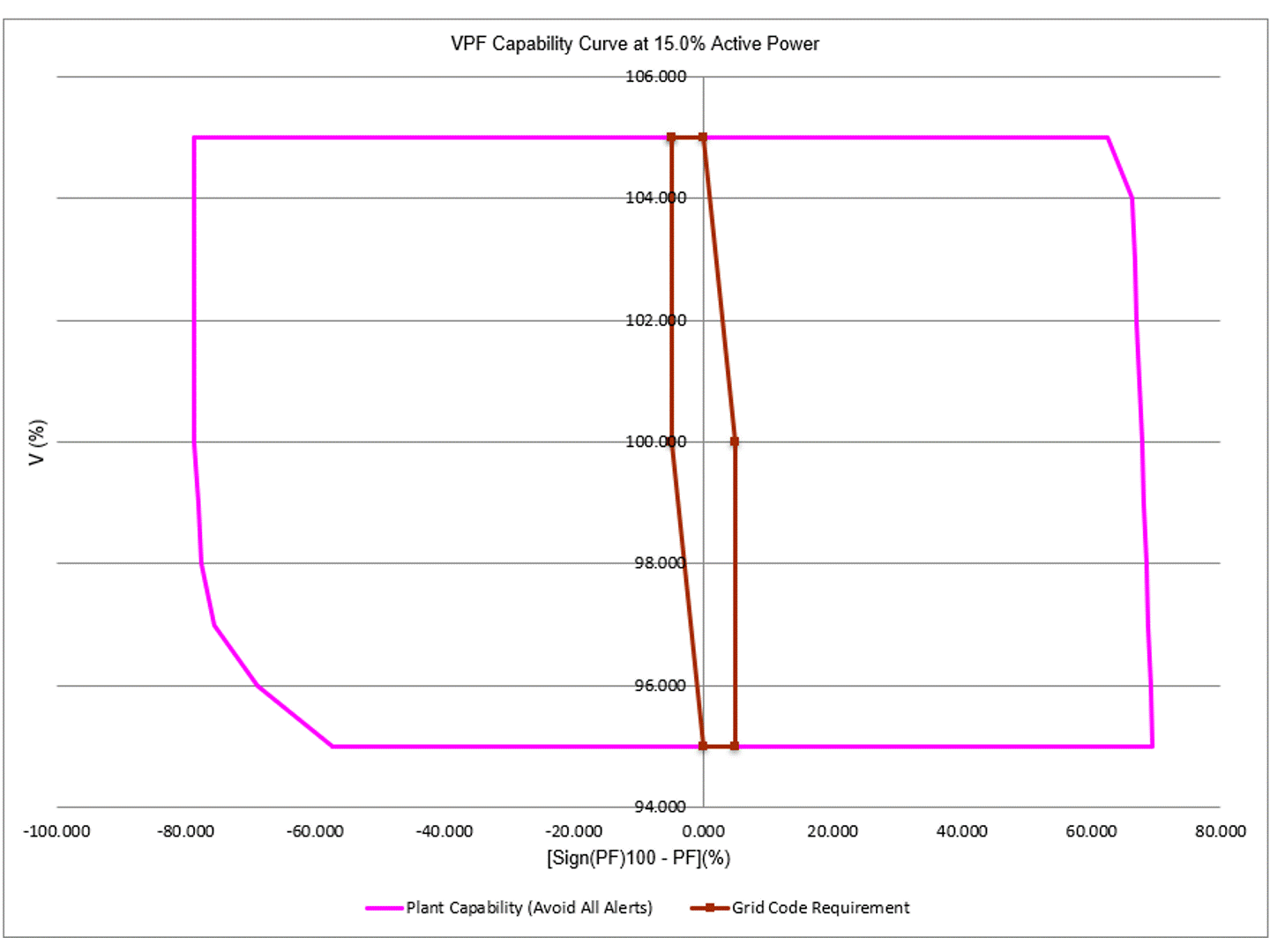

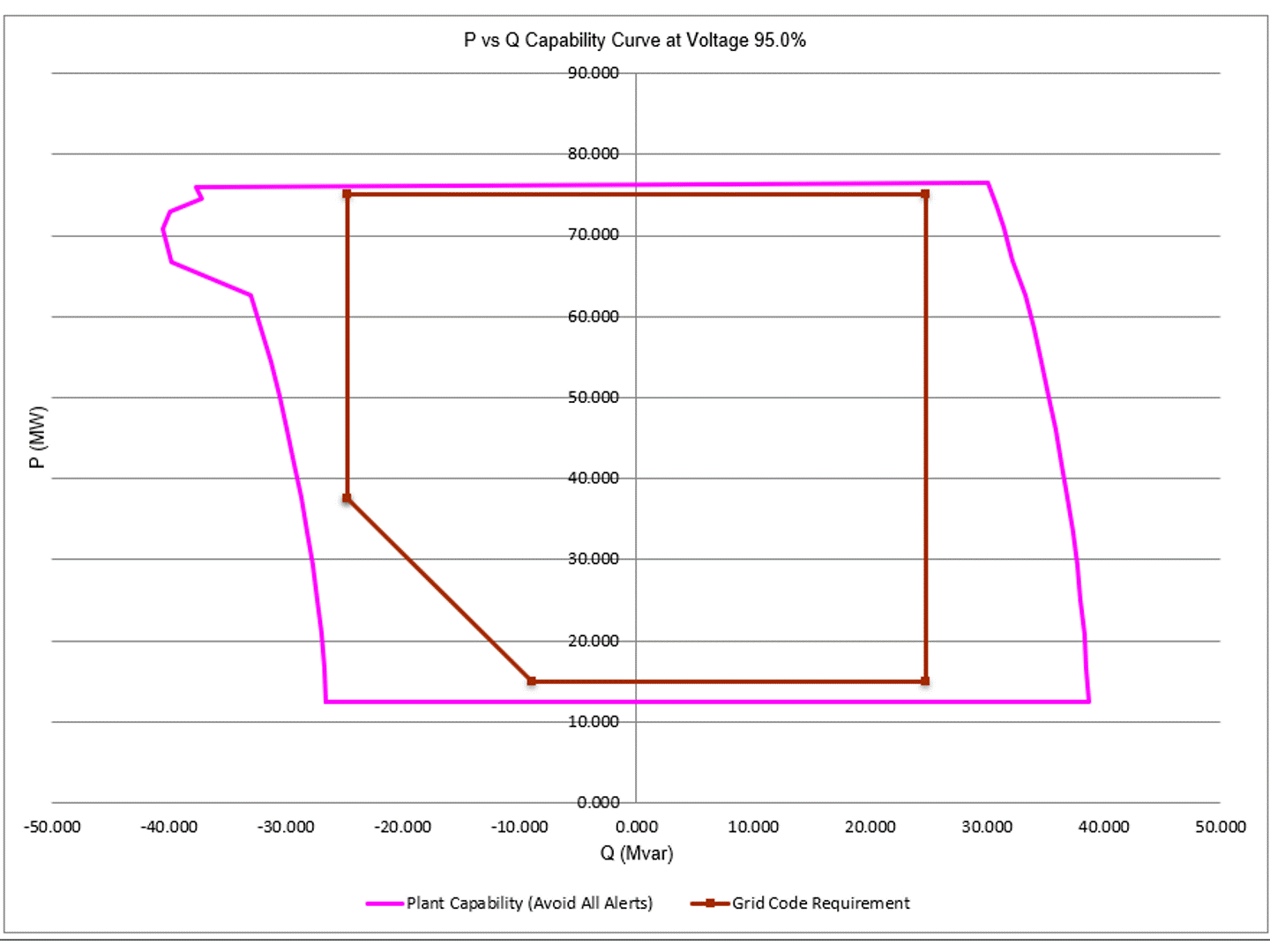

  • 연구 사례에서 P-Q 스윕을 위한 전압 설정점, V-PF 스윕을 위한 MW 설정점 및 스윕 분해능을 정의하고 저장합니다.
  • 최종적으로 포괄적인 결과에서 중요하고 주변적인 경고를 고려할지 아니면 무시할지 선택합니다.
  • 연구 사례에는 일반적인 P-Q 및 V-PF 연구에 적합한 0이 아닌 기본값이 자동으로 포함됩니다.

종합 보고: 연구 결과는 그리드 코드 부하 흐름 연구에 사용된 프로젝트 데이터, 연구 설정, 장치 및 그리드 기능 규칙을 사용하여 자세하고 시각적인 엑셀 형식의 보고서를 제공합니다.

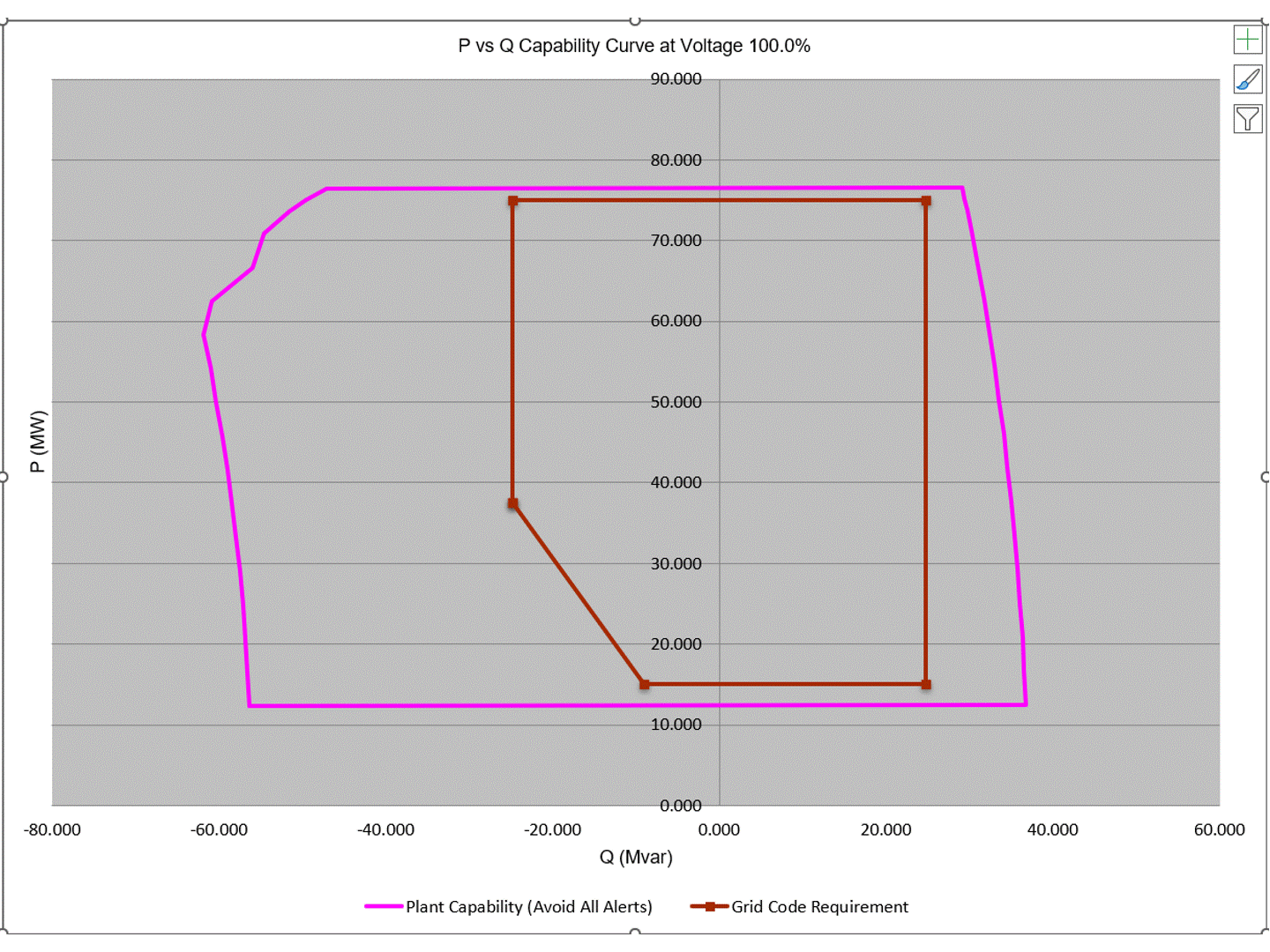

  • 표와 차트를 통해 전력망 요구 사항에 대한 발전소 성능 결과를 명확하게 시각화합니다.
  • 차트를 검토하여 규정 준수 여부를 쉽게 평가하고 불일치 사항을 파악하세요.
  • 표 형식의 알림은 어떤 자산이 역량 곡선을 제한하는 데 역할을 하는지 확인하는 데 도움이 됩니다.

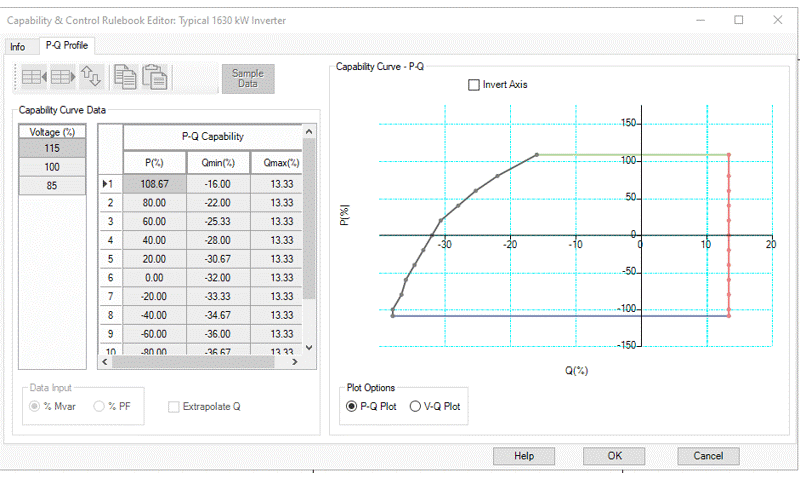

장비 규칙집:  ETAP 기능 및 제어 규칙집에서 미리 정의된 장비를 선택하거나 자산의 무효 전력 기능 곡선을 직접 입력합니다.

  • P 대 Q 또는 P 대 PF 형식, 다양한 전압 레벨에서
  • 자산의 작동 전압이 사전 정의된 범위를 벗어나면 외삽 곡선을 선택적으로 포함합니다.

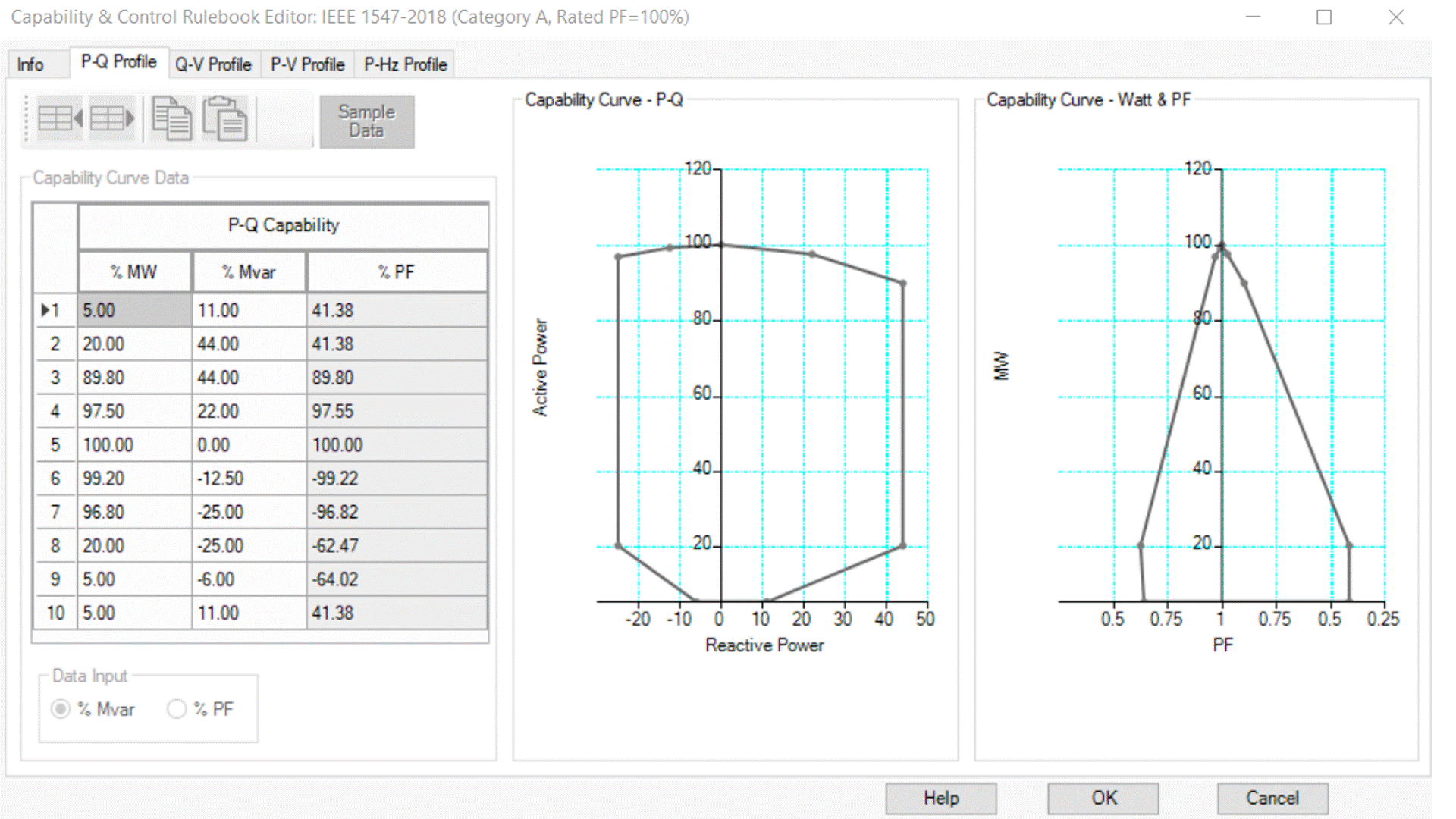

그리드 코드 규칙집:  ETAP 기능 및 제어 규칙집에서 미리 정의된 그리드 코드를 선택하여 발전소 기능이 해당 지역의 코드 요구 사항을 충족하는지 확인하세요. ETAP은 더 많은 지역을 포괄하기 위해 새로운 규칙집 데이터를 지속적으로 추가하고 있습니다. 또는 다음 형식에 따라 사용자 정의 규칙책을 추가할 수 있습니다.

  • P-Q 요구 사항: 다양한 유효 전력 값에서 그리드가 요구하는 무효 전력 용량
  • Q-V 요구 사항: 다양한 전압 레벨에서 그리드에 필요한 역률 성능

이익

  • 사용하기 쉬운 연구 프로세스를 통해 수동 분석을 제거하세요
  • ETAP 모델과의 완벽한 통합으로 설정 시간 절약
  • 단 한 번의 연구 계산으로 포괄적인 결과를 얻으세요
  • 미리 정의된 규칙집을 사용하여 정확한 연구 결과를 보장하세요
  • 알림 설정을 구현하여 운영 제약을 방지합니다.

그리드 코드 로드 흐름으로 해결되는 일반적인 문제

복잡한 표준 및 코드: 연구에서 모든 관련 표준 및 코드를 정확하게 고려할지 여부에 대한 불확실성

그리드 코드 부하 흐름은 재생 가능 에너지 발전소 및 시스템에 대한 그리드 상호 연결 요구 사항을 고려하도록 보장합니다. 여기에는 다음 성능 요구 사항이 포함되지만 이에 국한되지는 않습니다.

  • 전압 및 주파수 라이드스루
  • 유효 전력 제어
  • 무효 전력 제어
  • 비정상 주파수 조건에서의 동적 유효 전력 지원
  • 비정상 전압 조건에서의 동적 전압 지원
  • 전력 품질
  • 음의 시퀀스 전류 주입
  • 시스템 보호

시간 소모적인 수동 프로세스: 수많은 부하 흐름 시나리오를 실행하고 결과를 수집하여 표준을 조사하는 데 시간을 비효율적으로 사용합니다.

그리드 코드 부하 흐름은 그리드 상호 연결 요구 사항 준수를 보장하고 다양한 운영 제한 사항을 해결하고 단 한 번의 작업으로 여러 연구를 생성함으로써 상당한 시간을 절약합니다.
