Norma IEC 60364

IEC 60364

Norma IEC 60364

La norma IEC 60364-5-52 se aplica a cables de baja tensión con una capacidad nominal inferior o igual a 1 kV AC. y 1.5 kV DC. Esta norma se aplica a aplicaciones tanto subterráneas como sobre el suelo.

Instalaciones de cable en canales

El cálculo de la capacidad del cable de ETAP maneja tanto las instalaciones sobre el nivel del suelo (A/G) como subterráneas (S/T en el conducto y enterradas):

  • Conducto A/G (pared con aislamiento térmico, unido a la pared, mampostería, canal ventilado o no ventilado)
  • Bandejas A/G (perforadas, sin perforar)
  • Colgada al Aire (suspendido, en aisladores)
  • Arquitrabe
  • Marco de la ventana
  • Huecos de construcción (directo, conducto, ductos de cable, techo, piso suspendido)
  • Soportes
  • Canal (abierto, ventilado)
  • Incrustado Directo (pared aislada térmicamente, molduras, mampostería)
  • Escalera
  • Malla de alambre
  • Abierto y Sujeción Directa (en la pared, debajo del techo, separado del techo)
  • Troncal (en la pared, suspendido, nivel de piso, bordeando, incrustado)
  • Ducto Subterráneo
  • Enterrado Subterráneo (directo, conducto)
  • Mampostería (ductos de cable)
  • Instalación fija

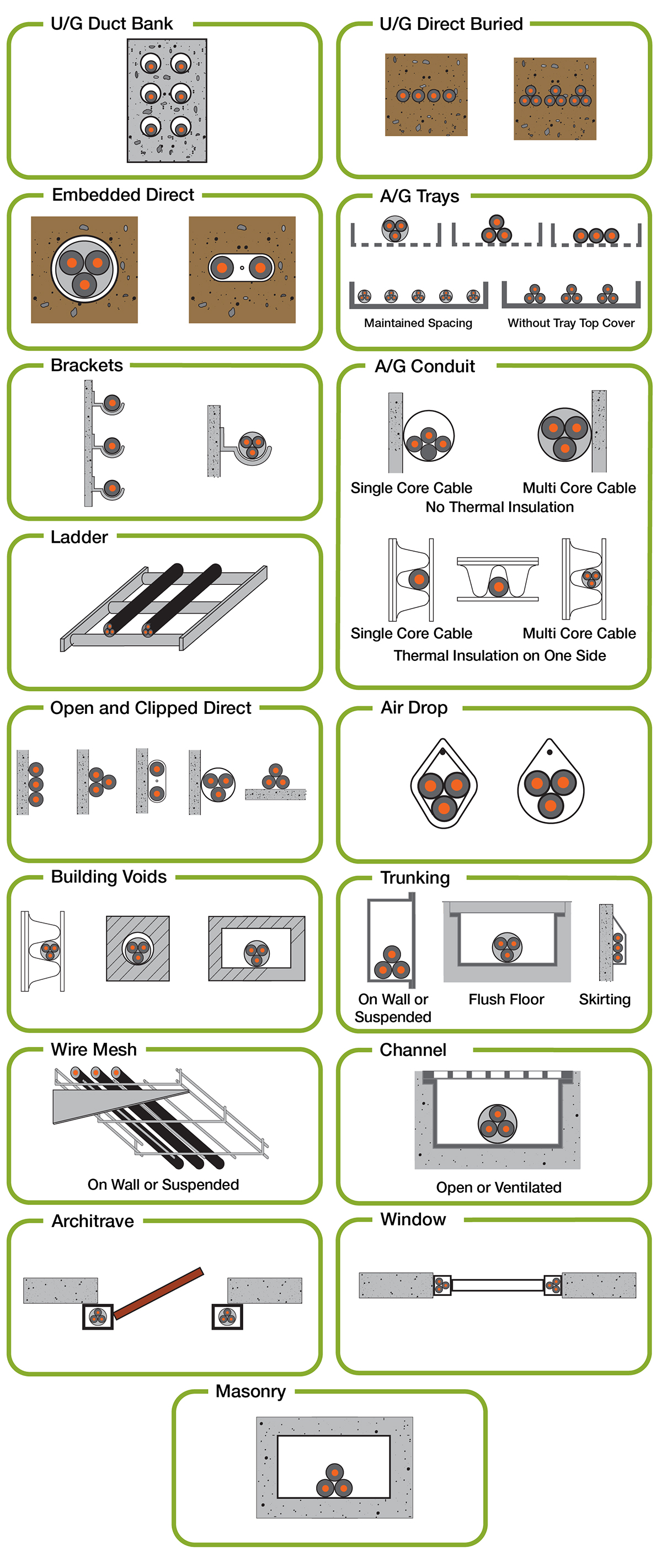

IEC 60364 Cable Raceway Installation Types

Diseño de cable y bandeja

  • Flat layout – Touching or Spaced
  • Trefoil layout– Touching or Spaced
  • Horizontal layout
  • Vertical layout
  • Number of Trays
  • Circuit Clearance
  • Conduit External Diameter and Channel Depth
  • Spacing from Wooden Wall (based on cable overall diameter)
  • Alert for Allowable Capacity
  • The alerts in ETAP can be based on the options listed below.
  • Calculated cable capacity
  • User-defined value
  • Thermal analysis results of underground raceway systems

Alerta para la capacidad permitida

Las alertas en ETAP se pueden basar en las opciones enumeradas a continuación.
  • Capacidad calculada del cable
  • Valor definido por el usuario
  • Resultados del análisis térmico de los sistemas de canalizaciones subterráneas

Factores de Agrupación

El programa de simulación de capacidad del cable sobre el piso (bandejas, colgada al aire, y más) y subterráneo (en ducto y enterrado directo) calcula la capacidad actual de un cable basado en el número de circuitos como limite en base al estándar.


Resistividad del suelo y corrección de la temperatura

La resistividad térmica del suelo es un parámetro térmico importante para las instalaciones subterráneas. ETAP calcula la capacidad del cable en función de las temperaturas ambiente y del conductor. Además, el usuario puede ingresar la temperatura de funcionamiento real del cable y la capacidad de carga de corriente se ajustará en consecuencia.
