Controladores y unidades terminales remotas

Controladores y unidades terminales remotas

etap iCE ™ - Hardware inteligente para empresas de control

Solución de adquisición, monitoreo y control remoto de datos del sistema de alimentación
La plataforma de producto de hardware Etap iCE ™ Intelligent Control Enterprise incluye control programable y unidad terminal remota (RTU) integrada con soluciones ETAP Real-Time ™ para un rendimiento óptimo, respuesta rápida y seguridad cibernética.

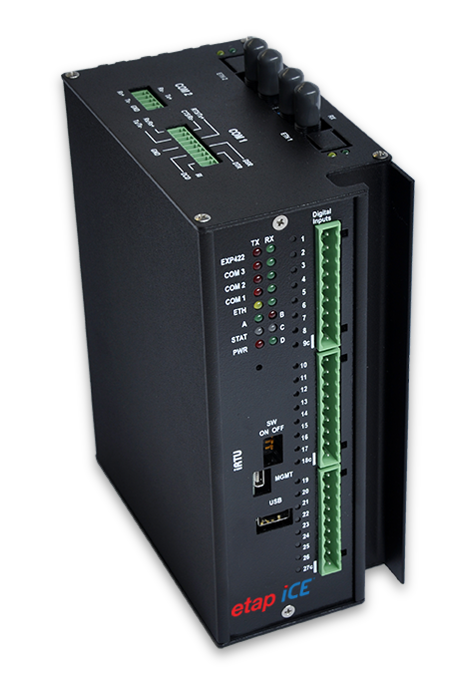

etap iCE RTU Hardware

Unidades terminales remotas

  • Adquisición y control de datos de subestación
  • RTU de campo / montaje en poste
  • Unidad terminal remota del alimentador - FRTU
  • Detector de fallas integrado

Controladores

  • Automatización de subestación
  • Vertimiento inteligente de carga
  • Control de Generación
  • Adquisición de datos
  • Controlador seguro y escalable

Características principales de Etap iCE

  • Controlador programable
  • Unidad terminal remota - RTU
  • Adquisición y control de datos
  • Detector de fallas integrado
  • Hardware tolerante a fallas
  • Alto rendimiento y disponibilidad
  • Redundancia incorporada
  • Controlador seguro
    • Protocolos de comunicación
    • Comunicaciones inalámbricas
    • Cumplimiento de estándares internacionales
    • Cumple con la seguridad cibernética IEC62351
    • Programación lógica de automatización IEC61131-3
    • IEC61850-3 Subestación Automatización Instalaciones MV & HV
    • Verificado y Validado con soluciones ETAP Real-Time ™

    RTU y automatización de subestaciones

    iCE-RTU

    Unidad remota de telecontrol para instalaciones HV / MV

    iCE-RTU

    iCE-GW

    Pasarela de comunicación para protocolos de control

    iCE-GW

    iCE19

    19" Rack Mount RTU / Controller

    iCE19

    Comunicación y cumplimiento del dispositivo

    Protocolos de comunicación

    • IEC 60870-5-101,102,103,104
    • IEC 61850 MMS, GOOSE
    • DNP3.0 serie y TCP
    • Modbus RTU / TCP
    • Profibus DP
    • Procome
    • DLMS
    • SNMP

    IEC62351 Cumplimiento de la ciberseguridad

    • Control de acceso basado en roles (RBAC)
    • Lista de control de acceso (ACL)
    • Incripción TLS / SSL
    • HTTPS
    • SSH
    • VPN

    Programación lógica de automatización

    • IEC61131-3

    Sincronización de tiempo

    • NTP
    • IEEE1588
    • IEC60870-5-101
    • DNP 3.0

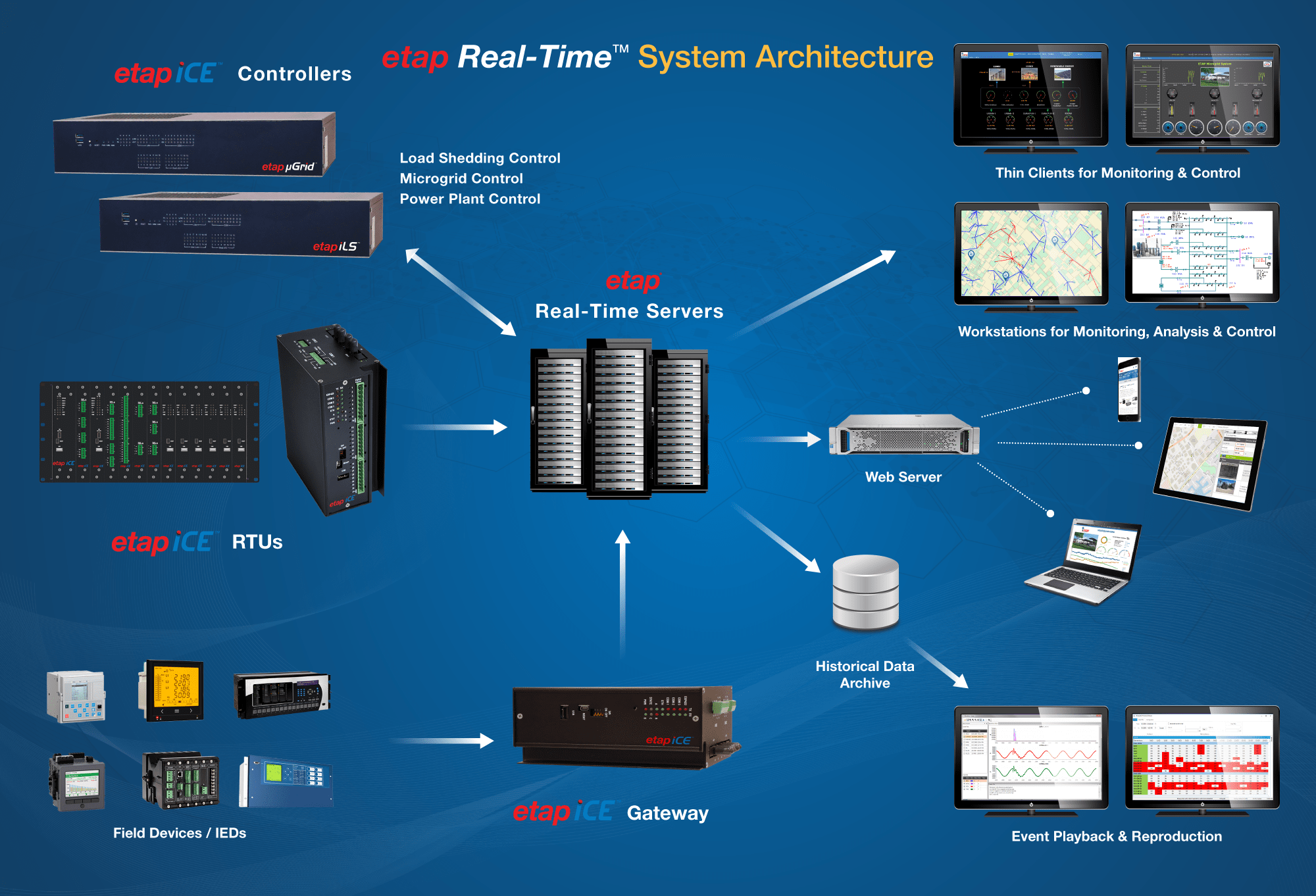

    etap iCE Communication Architecture Diagram

    Cumplimiento ambiental

    Compatible con IEC61850-3 para instalaciones de automatización de subestaciones MV & HV:

    Tensión de aislamiento nominal

    IEC 60255-5: 2000 Tabla I

    Voltaje de prueba dieléctrica

    IEC 60255-5: 2000 Tabla I, Serie B (Cláusula 6)

    Prueba de resistencia de aislamiento

    IEC 60255-5: 2000 (Cláusula 7)

    Prueba de Voltaje de Impulso

    IEC 60255-5: 2000 (Cláusula 8)

    Inmunidad a descargas electrostáticas

    IEC 61000-4-2

    Inmunidad irradiada

    IEC 61000-4-3 // IEC 60255-22-3 // ENV 50204 (GSM)

    Electric Fast Transient & Burst Immunity

    IEC 61000-4-4 // IEC 60255-22-4 // ANSI / IEEE C37.90.1

    Inmunidad a las sobretensiones

    IEC 61000-4-5

    Inmunidad conducida

    IEC 61000-4-6

    Inmunidad de campo magnético de frecuencia de potencia

    IEC 61000-4-8

    Inmunidad de campo magnético de pulso

    IEC 61000-4-9

    Impedimento del campo magnético oscilante amortiguado

    IEC 61000-4-10

    Inmunidad transitoria oscilatoria

    IEC61000-4-12

    Disturbios eléctricos (1 MHz Burse)

    IEC 60255-22-1: 2005

    Impulso de alto voltaje

    IEC 60060-1

    Emisiones conducidas

    EN55022: 2000

    Voltajes de señalización

    IEC 61000-4-17

    Tensión de frecuencia de red

    IEC 61000-4-16

    Dips de voltaje

    IEC 61000-4-29

    Cambio de temperatura

    IEC 60068-2-14

    Calor húmedo (exposición a largo plazo)

    IEC 60068-2-3

    Prueba cíclica de temperatura / humedad compuesta

    IEC 60068-2-38

    Frío

    IEC 60068-2-1

    Calor seco

    IEC 60068-2-2

    Calor húmedo, cíclico (ciclo de 12 h + 12 h)

    IEC 60068-2-30

    Almacenamiento



    Vibración (sinusoidal)

    IEC 60068-2-6

    Choque (dentro del empaque)

    IEC 60068-2-27

    Aplicaciones e industrias

    • eSCADA
    • PMS
    • ADMS
    • Vertido inteligente de carga rápida
    • Vertimiento de carga de distribución
    • SCMS
    • Traction PMS
    • Medición de potencia
