Diagrama unifilar eléctrico

Diagrama unifilar

Automatizado, fácil, intuitivo

Cree y administre esquemas de dibujo unifilar para CA / CC trifásico y monofásico, y redes de tipos de conexión a tierra con buses ilimitados, tableros de distribución y otros elementos, incluida la instrumentación detallada.

Vista completamente integrada con manejo de nivel de voltaje múltiple
Tableros de distribución / paneles principales ilimitados y subpaneles gráficos
Integrando trifásico, 2 fases, 1 fase
Sistemas integrados de CA, CC, conexión a tierra y puesta a tierra
Conectores remotos
Agrupamiento de varios niveles de subsistemas
Clasificaciones de regiones y coloración
Interfaces para la gestión de dispositivos de conmutación
Cargador / Rectificador / modelado UPS

Autoconstrucción

Auto-Build es una herramienta automatizada y poderosa para crear y editar el diagrama unifilar. El diseño basado en reglas de Auto-Build puede reducir significativamente el tiempo dedicado a crear un diagrama unifilar.

Creación automática de un diagrama unifilar sin salir de la barra de herramientas del equipo
Generación de diagramasunifilar rápida e intuitiva
Reglas automáticas de espaciado y alineación
No es necesario arrastrar, soltar, localizar y conectar

DataBlock

Agregue información de componentes, datos de entrada y resultados de estudios en un bloque para ver en el diagrama unifilar.

Los Datablocks son totalmente personalizables, lo que les permite mostrarse, ocultarse, organizarse y formatearse de acuerdo con las preferencias del usuario.

Una ventaja con el uso de Datablocks es mostrar propiedades y resultados de diferentes estudios y mostrar esta información dentro del mismo diagrama unifilar. Use un cuadro de texto inteligente y un hipervínculo para incluir datos personalizados adicionales en su diagrama unifilar.

Personalice los datos de entrada y los resultados del estudio
Mostrar resultados, etiquetas y / o propiedades
Definir plantillas y compartir
Aplicar plantillas automáticamente
Vista previa instantánea de Datablock

Red compuesta y motores

La "red compuesta" o subred permite a los usuarios modelar una parte de su proyecto y representarlo como un elemento único, proporcionando una apariencia más simple y organizada. La "red compuesta" se puede agrupar para un número ilimitado de subredes, permitiendo múltiples capas en un proyecto.

Vistas personalizables
Conexiones ilimitadas
Ubicación y tamaño definidos por el usuario
Visualizar propiedades y resultados

Alcance automático con precisión

Formateo inteligente de datos

Formatos de resultados de estudios basados en reglas
Formatos de resultados de estudios basados en reglas
Configuración de precisión de los resultados
Detección de unidades
- W ↔ kW ↔ MW
- var ↔ kvar ↔ Mvar
- VA ↔ kVA ↔ MVA
- A ↔ kA

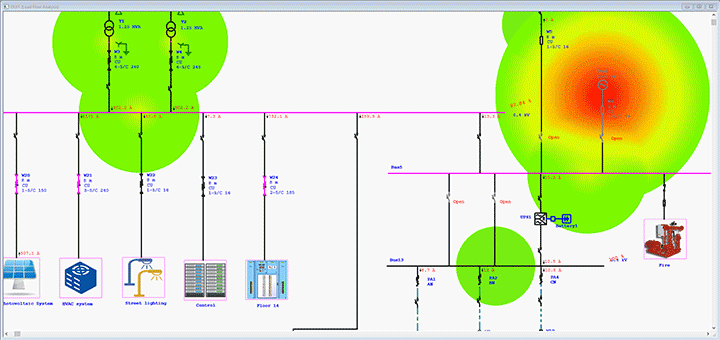

Administrador de temas

Establezca diferentes temas para diagramas unifilar individuales. Los temas se pueden codificar con colores según el estándar, el nivel de voltaje, el área, el terreno, la puesta a tierra y la conexión a tierra mediante un interruptor de tierra. El usuario también puede agregar contornos como una opción. Esta funcionalidad permite al usuario colocar un mapa de color configurable por el usuario bajo el diagrama unifilar. Estos mapas están codificados por colores en función del voltaje o la magnitud del flujo de potencia.

Formato de resultado definido por el usuario:
- Nivel de zoom
- Tipo de equipo
- Estado del equipo
- Notas de información
- Resultados del estudio
- Datablocks
