Centros de datos y centro de operaciones en red

ETAP Data Center Banner

Solución de instalación de misión crítica y centro de datos inteligente de ETAP

La gestión inteligente de instalaciones de misión crítica comienza con la transformación digital

ETAP Top 10 Data Center Solution ProviderEl diseño y las operaciones del centro de datos deben permitir la seguridad, la confiabilidad, la eficiencia, el cumplimiento y la sostenibilidad durante todo el ciclo de vida, desde el diseño, la puesta en marcha hasta las operaciones. Fortalezca su organización con las soluciones de transformación digital de ETAP que aumentan la eficiencia del diseño y brindan un conocimiento operativo profundo para los tomadores de decisiones, convirtiendo la infraestructura de energía de su centro de datos de tradicional a de vanguardia.




Las soluciones ETAP sirven a toda la industria del centro de datos

Data Center MIssion Critical

ETAP se utiliza en instalaciones de misión crítica como un diseño de sistema de energía eléctrica integrado y un sistema de administración de energía y control eléctrico impulsado por gemelos digitales (EPMS) desde el diseño hasta las operaciones.

  • Centros de datos en la nube
  • Operaciones de red
  • Servicios gestionados empresariales
  • Centros de telecomunicaciones
  • Ubicaciones conjuntas



Aceleración de la transformación energética desde el diseño hasta la operación en un gemelo digital eléctrico unificado

El ciclo de vida multiplataforma y no unificado genera un impacto negativo en términos de errores y omisiones, reelaboración, tiempo perdido y mayores costos desde el diseño hasta la puesta en marcha y las operaciones.

Design to operation plan

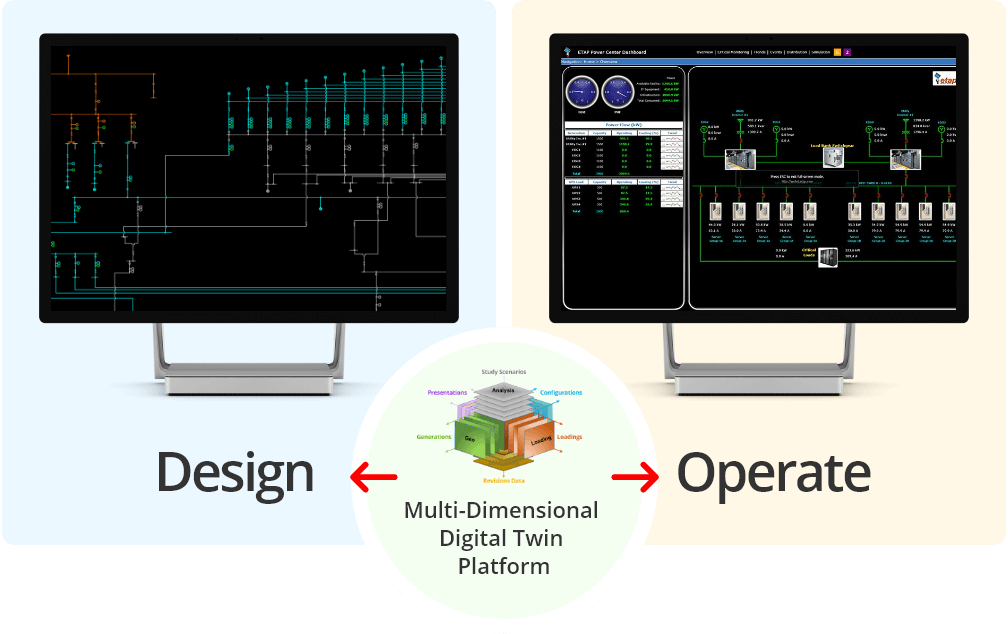

La Base de ETAP Multi-Dimensional unifica la ingeniería de diseño y las aplicaciones en tiempo real que permiten la digitalización de los sistemas de energía en cada etapa del ciclo de vida de la instalación eléctrica, desde el diseño y la construcción hasta la puesta en marcha, operación y mantenimiento. ETAP permite un diseño, análisis, gestión y operaciones eficientes y una transformación digital completa de los proyectos, mientras se adapta a los cambios del sistema en evolución, acelera la productividad y aumenta la eficiencia al tiempo que reduce el costo total de propiedad (TCO).


Multi-dimensional Digital Twin Platform


Desafíos, Tendencias & Solución

Un diseño innovador por sí solo no garantiza un centro de datos bien construido que seguirá siendo eficiente y confiable a lo largo de su ciclo de vida. Para cada fase, se requiere el cuidado y la acción adecuados para satisfacer continuamente las necesidades comerciales de la instalación de misión crítica.

Planning

Planificación y modelado más rápidos

Design

Diseño y análisis precisos

Confident

Construcción y puesta en marcha seguras

Intelligent

Gestión y operaciones inteligentes

Connect

Evaluación y mantenimiento conectados

Inform

Transformación y crecimiento informados

Adapt

Adaptar las energías renovables y descarbonizar

swipe

Swipe to view more

Picture8-1

Planificación y modelado más rápidos para centros de datos

Existen fuertes incentivos para planificar, construir y poner en marcha centros de datos con mayor rapidez. Sin embargo, la realidad común de presupuestos más ajustados, falta de personal, carga de TI incierta y dinámica, y una necesidad obsesiva de alta disponibilidad dificulta hacerlo de manera óptima. Los errores de planificación y las tareas secuenciales pueden magnificarse y propagarse a través de fases de implementación posteriores, lo que genera demoras, sobrecostos, pérdida de tiempo y, en última instancia, un sistema comprometido.

challenge

Desafíos

  • Cree y reutilice diseños de referencia y escálelos rápidamente.
  • Aproveche los datos de diseño del sistema eléctrico de los datos previos a la oferta y de la construcción en curso para garantizar que los cambios "según lo previsto" y "tal como se construyó" estén sincronizados.
  • Asegúrese de aprovechar la experiencia del centro de datos dentro de una organización y colabore con todo el equipo en el mismo modelo eléctrico.
  • ¿Se asegura de incluir múltiples disciplinas, incluidas las eléctricas, térmicas, mecánicas y electromagnéticas, en el mismo software y fomenta la unificación de datos?
solutions

Soluciones

Diseñe un centro de datos con ETAP que sea rápido de construir e implementar

Diseño eficiente y predecible

  • Template

    Las plantillas permiten la utilización de referencias, lo que hace que los diseños del centro de datos sean más eficientes y predecibles.

  • Auto-layout

    Verificación de conectividad con reglas para toda la empresa y diseño automático que ahorra tiempo y elimina las conjeturas.

Interfaz BIM

  • etap-revit

    El intercambio de datos bidireccional ETAP-Revit simplifica el proceso de diseño eléctrico al utilizar el modelo Autodesk Revit®.

  • excad

    La interfaz eXCAD™ simplifica la forma en que diseña y analiza los sistemas eléctricos utilizando los bloques y atributos incluidos en el dibujo de AutoCAD®.

Recopilación de datos y colaboración

  • excad

    Simplifique la recopilación de datos con etapAPP™

  • Network

    Network Project Management (NetPM™) proporciona una plataforma para la ingeniería colaborativa, utilizando herramientas inteligentes para acortar el modelado y los estudios del sistema de energía de meses a solo semanas.


  • Digital-twin

    Al conectar la plataforma del Gemelo Digital Eléctrico de ETAP a un ecosistema más grande de soluciones complementarias y colaborativas, podemos habilitar un papel transformador para que los clientes diseñen, operen y se conecten a una escala multidisciplinaria.

Picture7-1

Diseño y análisis precisos para centros de datos

La criticidad de los activos, la capacidad y el plan de crecimiento deben tenerse en cuenta al diseñar un centro de datos. Se deben crear, analizar, almacenar y recuperar múltiples condiciones de operación para optimizar el dimensionamiento del equipo y evaluar la resiliencia y la seguridad de la red, según los códigos y estándares específicos del país.

challenge

Desafíos

  • ¿Maximizar la utilización crítica de la distribución de energía sin sobrecargar los circuitos ni poner en peligro el diseño de redundancia previsto?
  • Verifique que los ajustes de disparo del interruptor sean correctos y adecuadamente coordinados según el diseño del sistema de energía y evite una falla en cascada.
  • Proteja al personal operativo de lesiones determinando el nivel adecuado de EPP e identificando brechas en los sistemas de protección.
  • Calcule y verifique el tiempo de actividad del sistema.
  • ¿Protege el equipo de sobretensión y sobrecalentamiento debido a armónicos generados por UPS, SMPS, ASD, etc.?
solutions

Soluciones

Analice un centro de datos con ETAP aprovechando con precisión un modelo de fidelidad total

Tamaño y dimensionamiento

  • Dimensioning of equipment & cables

    Dimensionamiento de equipos y cables utilizando múltiples códigos y estándares, incluida la caída de tensión eléctrica, la corriente de falla, los armónicos, el arranque del motor y otras condiciones de operación.

  • Cable Thermal

    Integre Compatibilidad Electromagnética (EMC), Daño Térmico y Tracción de Cables en el mismo modelo de sistema eléctrico, eliminando la necesidad de mantener múltiples modelos de software y datos.

Analizadores de resultados de simulación

  • Multi-Dimensional Database

    Unificado con base de datos multidimensional que permite una visualización y gestión fáciles de usar del diseño y las revisiones o cambios.

  • Multi-Result Analyzers

    Los analizadores de resultados múltiples, los analizadores de gráficos, los administradores de datos y los informes de configuración de dispositivos de protección permiten comparar las condiciones "según diseño" y "según revisión".

Redundancia y disponibilidad

  • UPS configuration

    Analice configuraciones de UPS en paralelo con flujo de carga y cortocircuito, protección y selectividad y arco eléctrico.

  • Power Quality & Harmonic

    Garantice la calidad de la energía y la compatibilidad y selección de armónicos con las técnicas correctas de mitigación de armónicos y el dimensionamiento del filtro de armónicos.

  • Contingency analysis

    Utilice el análisis de contingencia y la evaluación de confiabilidad para determinar el rendimiento de la redundancia, para MTBF, MTTR y COI.


Picture13-1

Construcción y puesta en marcha seguras para centros de datos

No importa cuán experimentado sea un operador o un ingeniero de puesta en marcha, un nuevo sitio o diseño puede desafiarlos constantemente con situaciones anormales que no se consideraron durante el diseño y análisis del sistema de energía eléctrica. Los cambios en la secuencia de puesta en marcha pueden llevarlos a una posición en la que se vuelve imperativo validar una acción antes de poner en marcha u operar el sistema.

challenge

Desafíos

  • Asegúrese de que los nuevos cambios no introduzcan un comportamiento no deseado.
  • ¿Simule procedimientos, escenarios de interrupciones y pruebe la idoneidad de las acciones correctivas antes de establecer procedimientos para los operadores?
  • Reutilice los datos capturados durante el proceso real de puesta en marcha del centro de datos.
  • ¿Entrenar a los operadores para ejecutar el impacto de los planes de conmutación predefinidos y ad-hoc para salir con éxito de las condiciones de operación imprevistas o de emergencia?
solutions

Soluciones

Omisión y entrega de un centro de datos con validación consciente del riesgo de ETAP y OTS

Software en el Lazo

  • Software-in-the-Loop

    Pruebe los procedimientos de emergencia y puesta en marcha del Centro de operaciones de red con o sin conexión eSCADA utilizando la simulación dinámica de software en el circuito de ETAP.

Simulador de entrenamiento de operadores (OTS)

  • eOTS

    eOTS promueve la capacitación continua de los operadores, lo que les permite aprovechar las herramientas de ingeniería, obtener información sobre la firma de rendimiento del centro de datos a medida que realiza la transición a operaciones a gran escala y validar nuevas estrategias de control.

Protección y gestión de activos

  • eProtect

    El sistema centralizado de gestión de activos y protección eProtect garantiza que la configuración de los dispositivos de protección se transcriba correctamente a los dispositivos de campo y esté disponible para todos los recursos responsables de la puesta en marcha segura y satisfactoria del centro de datos.


Picture12-1

Gestión y operaciones inteligentes para centros de datos

La causa número uno de la falla del centro de datos es el error humano. Con tanto en juego para los propietarios/operadores de centros de datos y sus inquilinos, es imperativo tomar las decisiones correctas con rapidez y confianza.

36%

las interrupciones del centro de datos están relacionadas con la energía

$5.6K/minuto

promedio costos de interrupción que resultan en una pérdida de $ 140K a $ 540K / hora

31%

experimentó un incidente de tiempo de inactividad durante un período de 12 meses

48%

informó al menos una interrupción durante un período de 3 años
* basado en la encuesta de 2018 realizada por Uptime Institute

challenge

Desafíos

  • Valide el modelo de diseño y asegúrese de que el 'gemelo de diseño digital' se transforme en el 'gemelo de operaciones digitales' para la toma de decisiones actual y futura.
  • ¿Llevar la conciencia de riesgo a mis operaciones y evitar acciones erróneas que pueden causar un viaje en cascada o aumentar el costo de la demanda?
  • Analice rápidamente un evento imprevisto y comprenda si el operador o la protección del sistema automático respondieron según lo previsto.
  • Determine los requisitos de carga para dispositivos sin medidor y administre la demanda en cada unidad de distribución de energía (¿PDU?)
solutions

Soluciones

Lleve el conocimiento de la situación al centro de datos con el análisis predictivo de ETAP

Administración de energía inteligente y confiable

  • ETAP eSCADA & ETAP PSMS

    ETAP eSCADA y ETAP PSMS transforman un centro de datos EMCS en una solución de administración de energía inteligente y confiable para operadores, despachadores, ingenieros y tomadores de decisiones con métricas cruciales que incluyen DCIE, PUE, etc.

  • Continuously leverage

    Aproveche continuamente las mediciones existentes y extrapole las pseudomedidas para obtener una visibilidad completa del sistema mediante la estimación de estado y carga de ETAP.

"Que pasa si"
Análisis predictivo

  • Engineers & operators

    Los ingenieros y operadores pueden ejecutar cualquier escenario hipotético utilizando el análisis predictivo de ETAP basado en las condiciones operativas en tiempo real, ser notificados del riesgo y mejorar su toma de decisiones.

  • Automated Fault Analysis System

    Utilice el sistema de análisis de fallas automatizado para obtener una respuesta de análisis más rápida a los incidentes de interrupción, lo que le permite identificar el tipo de falla y su ubicación y comparar la secuencia de operación con el sistema "según el diseño".

Reproducción de eventos

  • Event Playback

    Las capacidades efectivas de reproducción de eventos y autopsia le permiten reproducir los eventos, comprender las acciones del sistema y del operador, y explorar medidas alternativas.


Picture11-1

Evaluación y mantenimiento conectados para centros de datos

Una onza de prevención vale una libra de cura, o en este caso, millones de dólares. Además de los costos financieros inmediatos, el impacto de la reducción de la productividad, la pérdida de oportunidades, el daño a la marca y la posible pérdida de datos pueden imponer efectos de filtración duraderos que pueden afectar a una empresa en los años venideros. Los centros de datos pueden aprovechar su modelo de gemelo digital para identificar y evitar posibles puntos de falla, ahorrándose tiempo y dinero tanto para ellos como para sus clientes.

challenge

Desafíos

  • Prevenir fallos inesperados en cables subterráneos, etc.
  • Anticipe fallas, prediga la vida útil restante y programe con precisión el mantenimiento preventivo para prolongar la vida útil del hardware.
  • Identifique los impactos en cascada de una falla inminente.
  • Asegurarme de cumplir con el cumplimiento de la red en términos de calidad de la energía.
  • Reduzca las facturas de energía, evite multas y ahorre energía continuamente.
solutions

Soluciones

Lleve la inteligencia situacional al centro de datos con ETAP eSI

Inteligencia situacional

  • Situational Intelligence

    La inteligencia situacional (eSI) permite la evaluación continua de diversas contingencias en la red, proporcionando información sobre el estado de redundancia y confiabilidad del sistema en tiempo real.

Calidad de potencia armónica

  • Monitor harmonic

    Supervise la calidad de la energía armónica, extraiga la línea de base de 'tal como se diseñó' frente a 'tal como se esperaba' frente a 'en funcionamiento' y evalúe el rendimiento de mitigación de armónicos utilizando ETAP PQMS.

Evaluación de confiabilidad en tiempo real

  • ETAP Real-Time

    La evaluación de confiabilidad en tiempo real de ETAP ayuda a analizar las alarmas y las causas raíz y a tomar medidas significativas basadas en un modelo de falla probabilístico.


Picture10-1

Transformación y crecimiento informados para centros de datos

Los centros de datos típicos están diseñados con una expectativa de vida de 10 a 15 años. Sin embargo, la mayoría de los ciclos de actualización de equipos de TI son de 2 a 5 años. Los operadores de centros de datos necesitan escalar la infraestructura crítica (alimentación y refrigeración) y el espacio para adaptarse al crecimiento explosivo de la potencia informática y el almacenamiento. La energía crítica debe implementarse de forma modular dentro de un centro de datos operativo mientras permanece completamente operativo y confiable.

challenge

Desafíos

  • Utilice datos en tiempo real para analizar el impacto del crecimiento de la carga y los cambios en el sistema
  • Seleccione y pruebe entre varios equipos
  • Identificar los impactos en cascada de una falla inminente
  • ¿Maximizar mis instalaciones actuales para satisfacer las demandas?
solutions

Soluciones

Aproveche el Gemelo Digital de ETAP para diseño y operaciones

Modelo de validación

  • ETAP Electrical Digital Twin

    El gemelo digital eléctrico de ETAP se puede expandir mientras continúa operando la red eléctrica y prueba el impacto de cambiar uno o varios equipos.

Visibilidad del sistema

  • Utilize ETAP Revisions

    Utilice las revisiones de ETAP combinadas con datos archivados o en tiempo real para volver a ejecutar el conjunto original de escenarios o agregar nuevos escenarios a la lista existente para evaluar y evaluar durante el diseño y las operaciones.

Eficiencia energética

  • Energy Accounting

    Compare la demanda potencial máxima configurada con la demanda real actual, el suministro potencial configurado y el suministro actual real, incluida la demanda de energía, utilizando la contabilidad de energía para la demanda de energía y la facturación del arrendatario.

  • Directly use real-time data

    Utilice directamente datos en tiempo real para evaluar el impacto de agregar servidores en varias PDU mientras tiene en cuenta múltiples capacidades a nivel del sistema: márgenes activos, inactivos, varados, de repuesto y de seguridad (fuera de los límites).


Picture9-1

Adapte las energías renovables y descarbonice para el centro de datos

La sostenibilidad se está convirtiendo en un tema vital para los operadores de centros de datos. Los inversores, clientes y legisladores exigen cada vez más informes de emisiones de carbono y uso de energía 100% renovable. La compra de Certificados de Energía Renovable (REC) o Acuerdos de Compra de Energía (PPA) es un primer paso razonable en una estrategia de sostenibilidad hacia Carbono Neutral, pero es insuficiente por sí solo. Si bien un PPA virtual puede hacer posible un nuevo parque renovable, si las operaciones de la granja y el centro de datos no están en la misma red, no aborda las emisiones de carbono de esas operaciones. Los centros de datos deben pasar a Cero Emisiones de Carbono e implementar fuentes de energía renovables en la red local, de modo que el centro de datos consuma energías renovables en todo momento.

challenge

Desafíos

  • Diseñar y operar mi centro de datos para que sea Cero Emisiones de Carbono con energías renovables locales
  • ¿Participar en el arbitraje de energía aprovechando el almacenamiento de energía y la generación en el sitio?
  • Comprender correctamente el impacto combinado de los sistemas mixtos de CA y CD desbalanceados y los activos de energía renovable en el dominio del tiempo.
  • Simule y gestione los controles de microrred desde el diseño hasta las operaciones y elimine el riesgo del proyecto.
solutions

Soluciones

Aproveche el modelado de energía renovable y el control de microrredes de ETAP desde el diseño hasta la operación

Cero Emisiones de Carbono

  • Leverage renewable energy

    Aproveche el modelado de energía renovable que incluye; dispositivos solares, eólicos, de almacenamiento de energía y de control de var desde el diseño hasta las operaciones utilizando el flujo de energía de CA y CD unificado de dominio de tiempo de ETAP.

Sustentabilidad

  • microgrid

    Microrredes Control de ETAP ofrece una solución integrada basada en modelos para diseñar, simular, optimizar, probar y controlar microrredes con la capacidad inherente de ajustar la lógica de operaciones durante la fase de diseño para lograr la máxima resiliencia del sistema y eficiencia energética.

Arbitraje Energético

  • ETAP Load and Generation Forecasting

    Aproveche el pronóstico de carga y generación de ETAP para predecir la demanda de carga del centro de datos y la disponibilidad de generación para participar en el arbitraje de energía.






Resumen de la solución ETAP

ETAP proporciona una solución integral basada en gemelos digitales desde el diseño hasta las operaciones. La solución de plataforma única integrada de ETAP permite un sistema de energía de la instalación del centro de datos dentro de los cumplimientos normativos y de seguridad. Además, aprovecha el conocimiento del diseño con datos de operaciones para impulsar la evaluación continua de riesgos, la inteligencia situacional y las acciones correctivas.


Planificación y Diseño


Operaciones y Mantenimiento

  • eSCADA

    Distribuya tecnologías SCADA con una plataforma intuitiva de análisis y visualización en tiempo real: eSCADA™

  • Power System Monitoring & Simulation

    Sistema de monitoreo de energía y herramientas analíticas para predecir la respuesta del sistema.

  • Microgrid Controller

    Solución de software integrado para monitorear, predecir y administrar diversas fuentes de energía y múltiples condiciones de operación.

  • ils-conroller

    ETAP iLS determina de forma dinámica e instantánea la mejor prioridad de deslastre de carga.

  • eProtect

    Se comunica con relés y módulos de protección y coordinación de ETAP para administrar la ubicación, la información y la configuración durante todo el ciclo de vida de los relés y los activos eléctricos.

  • eots-banner

    Esta aplicación basada en la nube se comunica con relés y módulos de protección y coordinación de ETAP para administrar la configuración durante todo el ciclo de vida de los relés y activos eléctricos.
