电压/无功优化

电压/无功优化(VVO)

电压/无功优化(VVO)和保守电压降低(CVR)

最大限度地减少无功损失,提高配电网效率
电压/无功优化(VVO)优化管理系统级电压和无功潮流,实现高效的配电网运行。 VVO协助配电运营商使用保守电压降低(CVR)技术来减少系统损耗,高峰需求或能源消耗。

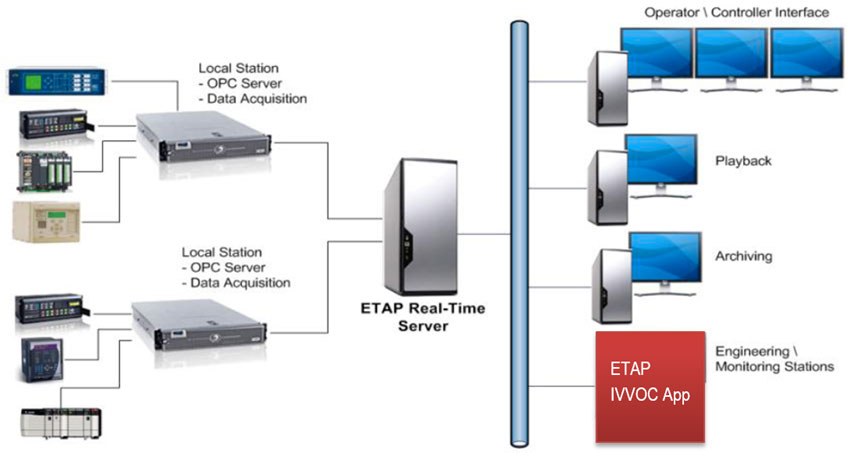

IVVOC application
电压/电压无功优化和控制是一项先进的功能,可以确定所有电压调节设备和无功功率控制设备的最佳控制行为,以实现一个或多个指定的运行目标,而不会违反任何基本运行约束(高/低电压限制,负载限制等)。

电压/无功优化包括保守电压降低(CVR)功能,该功能用于在所有可能的运行条件下在馈线所服务的所有客户的服务入口处计算和保持可接受的电压(例如,120V +/- 5%)。 CVR用于使电压曲线平坦化并降低整个系统电压,同时保持在指定的ANSI或IEC电压限制内。每减少1%的电压,整个系统的需求可以减少0.7-1.0%。从消费者的角度来看,这会降低他们消耗的能源。从效用角度来看,它减少了从发电机产生或购买所需的功率。

电压/无功优化和控制关键特性和功能

  • 最大化电压和潮流安全指标
  • 通过CVR实现最小的无功功率损耗和电力需求
  • 优化整个变电站或单个馈线的功率因数
  • Alert visualization on GIS Diagram
  • 基于时间,静态负载曲线或平均负载
  • 控制发电机和逆变器的无功功率设定值
  • 控制电容器组或静态无功补偿器(SVC)设定值
  • 在指定的范围内调整开关电容
  • Enhanced modeling for switched capacitor banks & distribution transformers
  • 控制电压调节器(变压器分接头位置)在规定的限制范围内
  • 针对大客户的峰谷变电站优化设置
  • 在轻载下如假期和周末自动调整功率因数
  • 通过电压限制约束的馈电电压保护

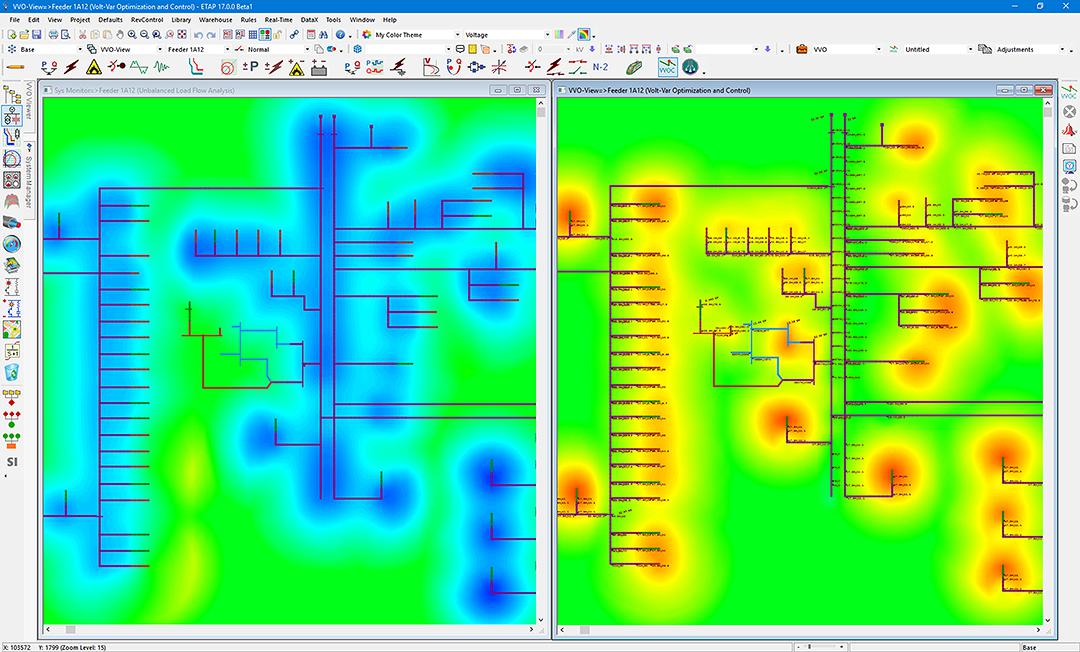

Volt Var Optimization

收益

  • 提供更高的系统运行参数可视性和更高程度的控制,以优化节能和可靠的电力交付。
  • 协助移动公用事业从“盲目”转向馈线端到端设施运行和自动优化。
  • 由于间歇性可再生能源日益普及,以及负载的多样性和可变性不断增加,协助处理电压波动。
  • 提供在运行参数内进行优化的能力,特别是在系统能力限制下运行时。
  • 能够优化功率因数,使得电力公司必须产生更少的电力来满足其客户的需求。这进一步减少了环境影响和二氧化碳排放。
