弧闪故障
弧闪故障危险评估- NESC / OSHA
模拟保护设备动作，提高安全性分析，简化规程
概述
ETAP ArcFault分析软件计算输电和配电系统的入射能量。
弧闪故障分析程序能够在没有外部短路电流计算结果和保护装置动作时间的情况下，对三相和单相系统中不同类型的故障进行模拟。该程序根据系统电压、瞬态过电压和海拔，自动确定工作距离和最小接近距离。
ArcFault包含用户自定义的计算方法和方程，允许用户为将来研究弧闪故障的物理过程提供解释
高电压弧闪软件关键特性
- 高达800kV的弧闪故障分析
- 模拟敞露的两相和单相接地弧闪故障
- 模拟敞露的三相弧闪故障(带Cf)
- 扩展IEEE 1584-2002模型用于接线盒的弧闪
- NESC C2 2012/2017标准的自动间隙、工作距离和自动选择最小接近距离
- 单相、三相和UPS弧闪危害计算
- 封闭和敞露设备的弧闪
- 与ETAP短路分析软件集成
- 与ETAP Star保护设备配合软件集成
- 包括超过1000个保护设备库
- 单相对地、两相相间和三相弧闪故障的保护装置顺序
- 弧闪危害安全标签
- 弧闪结果分析器
- 节省时间的资源
- 缓解技术建模
- 批准个人防护装备要求
ArcFault软件功能
- 从高电压弧闪到接线盒中弧闪的转换因子
- 限流熔断器(CLF)建模
- 计算随时间变化的故障清除时间和短路电流衰减
- 自动或用户定义的电源保护设备搜索算法选项，以模拟更严重的弧闪危害条件。继电器动作包括49、50、51、67、79、87。
- 扩展搜索多个上游电源
- 在辐射状和多电源系统中进行弧闪分析
- 弧闪分析软件允许对差动继电器、检修开关和弧光传感器进行模拟。
- 个人防护设备（PPE）ATPV等级违规警告（最大允许PPE弧闪等级警报）
- 综合保护设备库
快速高效弧闪软件
- 自动确定故障清除时间
- 立即确定或用户自定义弧闪距离参数
- 弧闪软件确定单个电弧电流贡献
- 海拔和暂态过电压校正系数
- 弧闪标签自动生成软件，可为多个位置生成弧闪标签
- 通过一键式运行多个弧闪计算，在几分钟内分析所有不同结果
- 定义弧闪参数和弧闪技术说明书，或使用系统计算的结果来确定弧闪能量
- 使用内置的弧闪计算器来快速计算入射能量结果，并在你的弧闪研究中快速地执行事故预演情景。
Network Analysis
Network Analysis includes modules such as Short Circuit, Load Flow, Arc Flash, Motor Starting and more.
评价
常见问题解答
Videos

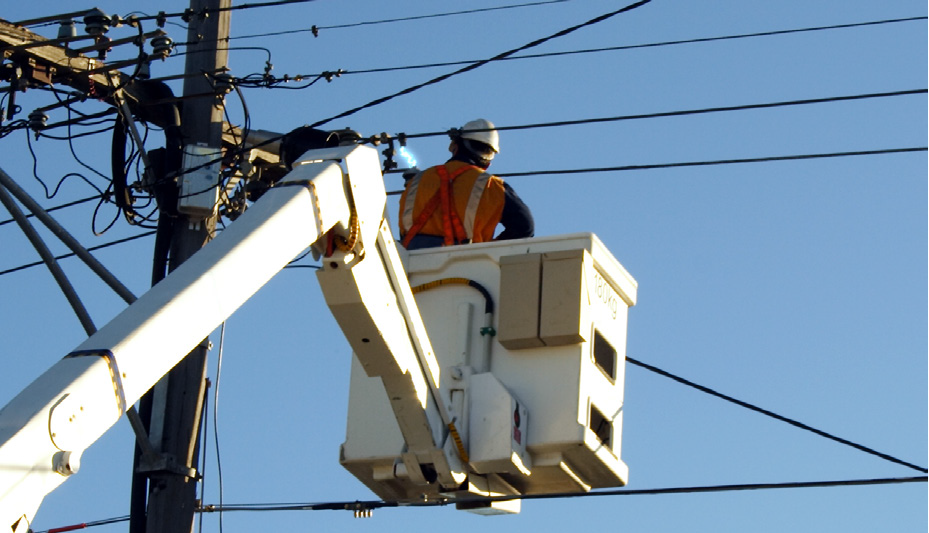

High Voltage Arc Flash for T&D, Industrial and Renewable Systems
Arc flash analysis extends well beyond the scope of IEEE 1584 and NFPA 70E methodology for transmission, distribution, industrial and renewable energy systems. For many years, the industry has been lacking an ‘all-in-one’ solution for performing AC and DC arc flash analysis on LV, MV, and HV systems.
ETAP ArcFault™ - High Voltage Arc Flash Analysis
ETAP ArcFault™ software is recommended for performing Arc Flash Analysis on electrical utilities and renewable power systems operating at 15 kV and above.
