PlotView™

ライブプロット&グラフィカル結果の可視化

PlotView™ Live Plots

プロットビュー

先進の枠組みをプロット&ライブチャート
PlotViewはall-in-oneソリューションのためのグラフィカルレポート作成と分析データ。PlotViewを高度&高速の枠組みに含およびグラフ化を行う。総合的なデザイン、分かりやすいインターフェース、ユーザーを最大限に発揮できる働生産性及び保存時間。電力系統スタディのために高品質のプロットを比較、生成、および維持する。

主な特徴

  • プロット/ライブチャート/前の結果とオーバーレイ
  • 単線系統図上での埋め込ライブプロット図
  • 活用の新たな枠組みのすべての主要なETAPモジュール
  • グラフタイプ(折れ線、棒など)ごとにプロットスタイルを設定&保存)
  • 自動的に行うサイジング&レイアウト図
  • ツールチップとヘアラインベースの値追跡を複数の軸で利用する
  • グラフをクリップボードにコピー
  • ユーザーが構築可能なプロット & 設定
  • プロットに最適なデータ
  • ズーム、パン、プロットレイアウトの調整など

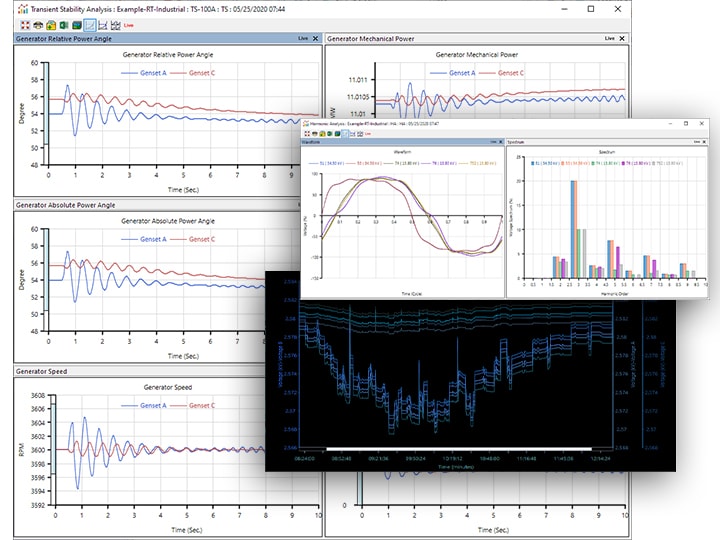

PlotView-Overview
Live-Charts

ライブチャートユーザーで以前の研究結果の新しいスタディの繰り返し同一プロットのための個別又は組み合わせを推定した。

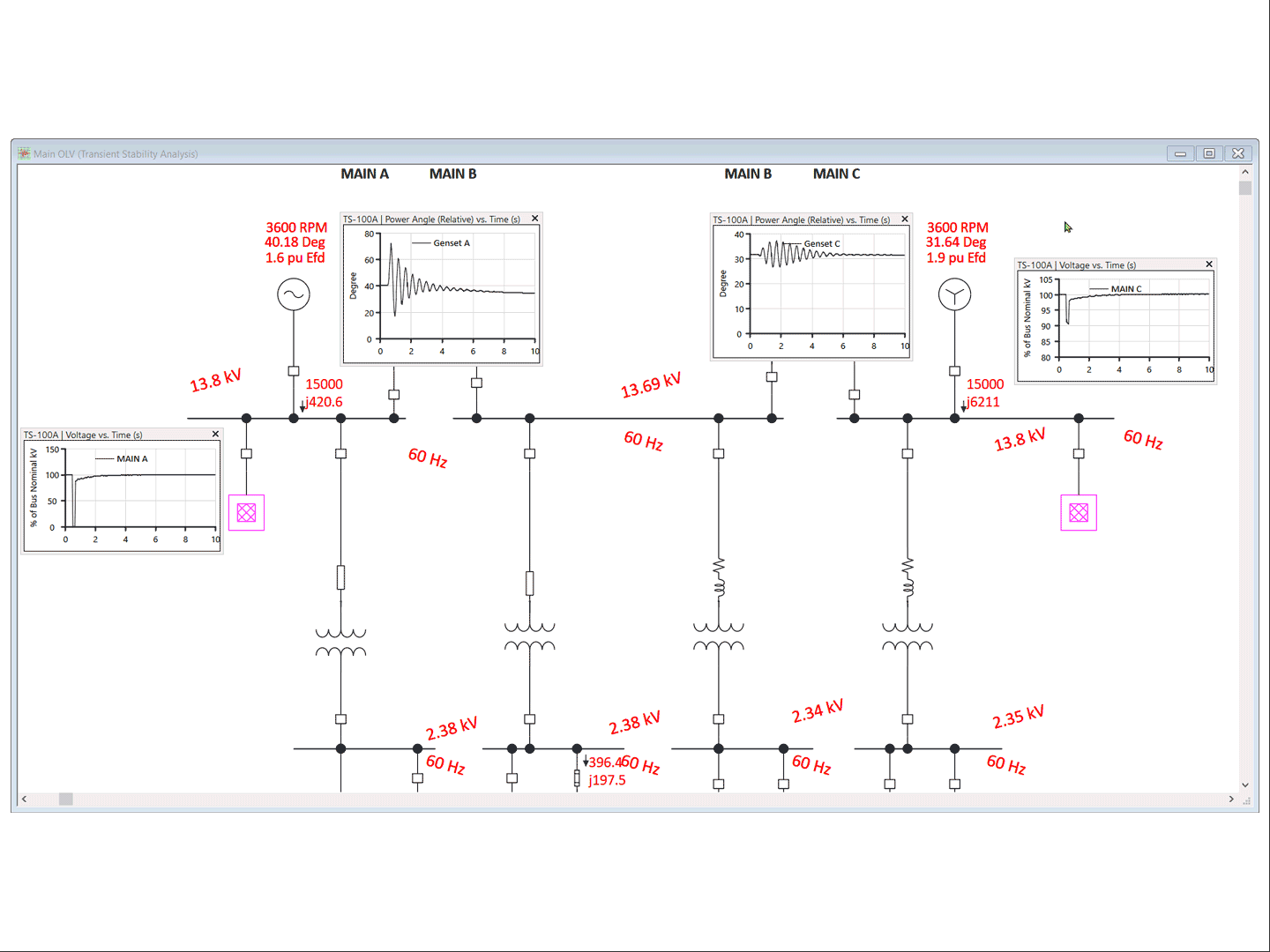

Live-Charts-Single-Line

埋め込まれたライブチャート/を使用すると、ユーザーは、一線図上で直接同じプロット上の新しいスタディ反復で以前の研究結果を表示することができま

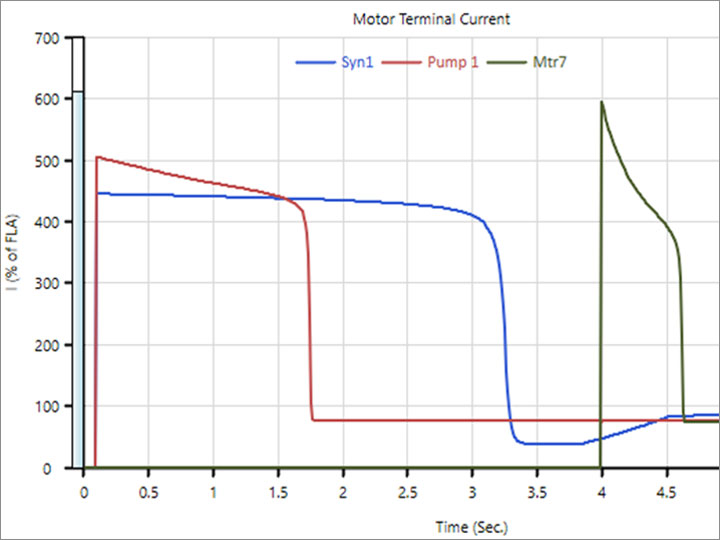

Motor Terminal Current

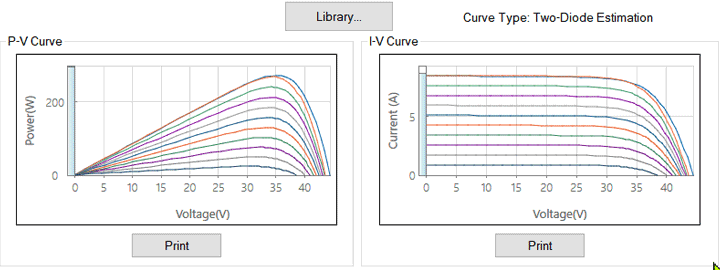

折れ線グラフにより、時間領域の負荷流量、モータ始動、過渡安定性などの時系列データをプロットできます

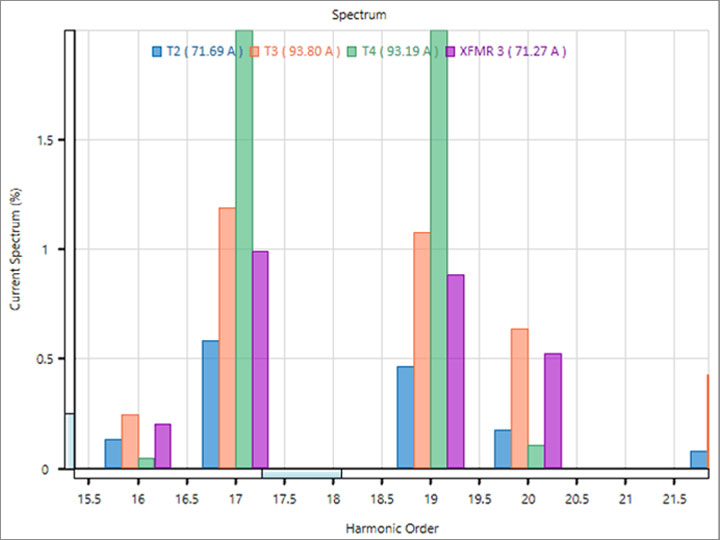

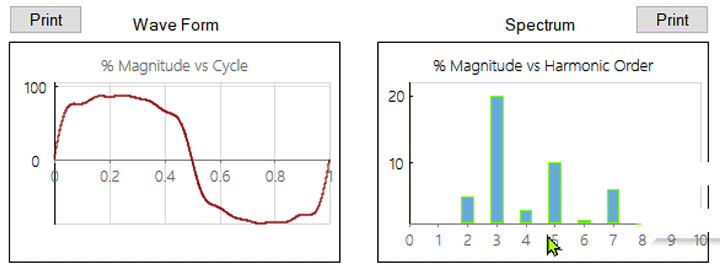

棒グラフは、機器の感度、高調波スペクトルなどの非時間ベースの情報を可能にします。 表示する

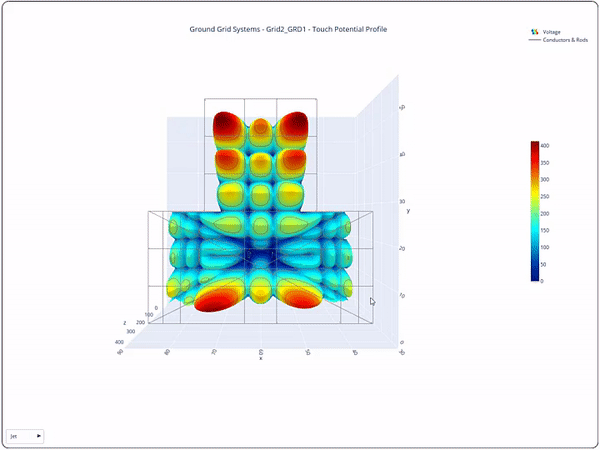

表面及び等高線のプロットは作り付けのPlotViewに基づいて発生するべき第2および3D図表を可能にする。

Videos

Dynamic Response Analysis using UDM Scope Plot View

Dynamic Response Analysis using UDM Scope Plot View

ETAP UDM is used to build complex control diagrams for machines & renewable energy systems via a graphical editor and includes solvers for simulating system dynamics. Learn how to use UDM Plot View to compare & analyze these dynamic simulation results from single or multiple cases in a quick & efficient manner.
