埋設ケーブル熱解析 - 経路のルールブック

地下軌道システムのETAPルールブックには、地下軌道システムの作成と整合のための以下のルールが含まれています。

不均一なルール

不均一なルールの目的は、埋設ケーブル経路システムの設定のために、以下のルールを作成できるようにすることです：

  • 埋設ケーブル経路システムを設計するために一般に使用される電線管タイプを指定
  • 様々な電線管タイプに考慮した電線管サイズを指定
  • 埋設ケーブル経路を作成するために様々なサイズの電線管を配置する時に維持すべき最小の離隔距離を指定

回路レベル基準のルール

回路レベルルールの目的は、埋設ケーブル経路システムの設定のために、以下のルールを作成できるようにすることです：

  • 埋設ケーブル経路システムを設計するために一般に使用される電線管タイプを指定
  • 様々な電線管タイプに考慮した電線管サイズを指定
  • 様々な回路あるいは電力レベルの電線管を隣同士に配置する時に維持すべき最小の離隔距離を指定

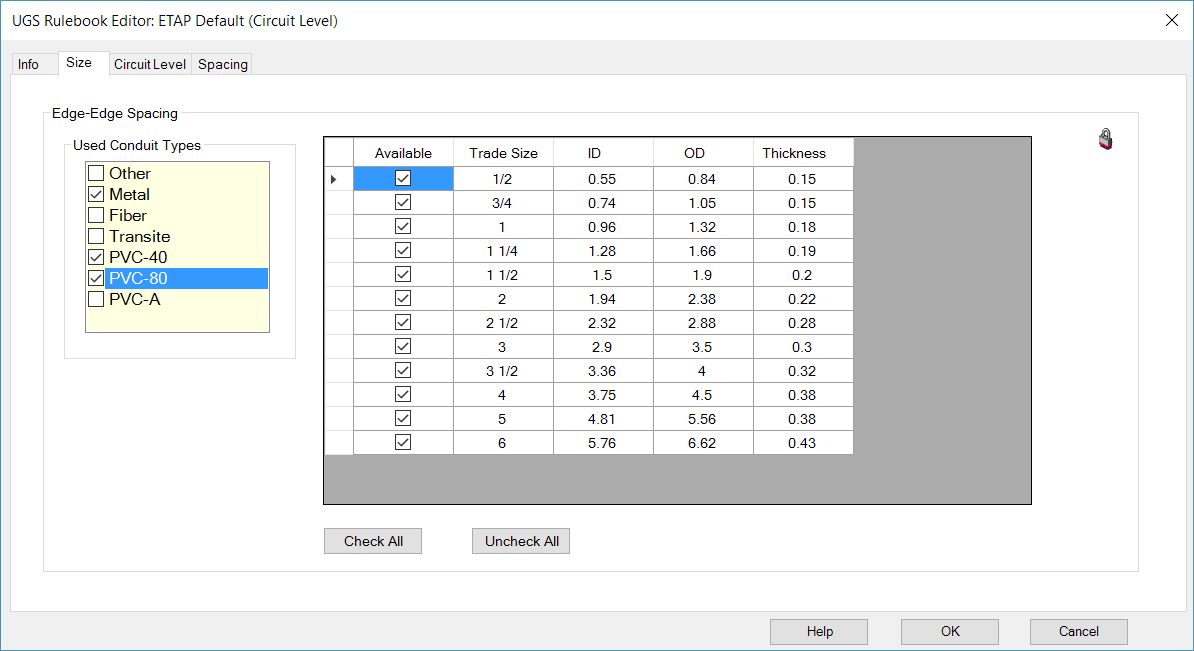

Underground Cable Raceway Rulebook Editor

埋設ダクトバンク経路ウィザード

レッドウェイは、標準のグラフィカルドラッグ＆ドロップ方式に加えて、地下ダクトバンクレースウェイウィザードを使用して作成することができます。

ウィザードを使用して関連する電線管で新しいケーブル経路を作成するために、3 つの主要なオプションがあります：

  • ユニフォームアンダーグラウンド軌道 - すべてのコンジットは同じサイズで同じ間隔です。このオプションは、特に 2x2、3x3、2x3 などの建築基準ケーブル経路レイアウトに便利です。
  • 非統制（ルールブックを使用） - コンジットは、同じサイズではなく、コンジットのサイズに基づいて配置されています。 近接した電線管の間の熱相互作用を避けるために、適正な間隔が必要とされている時に、これらのルールが使用されます。導管が大きいほど、ケーブルが大きくなり、ケーブル温度が高くなり、導管間の間隔が大きくなる。
  • 回路レベル（ルールブックを使用） - 導管は同じサイズではなく、各導管に定義された電力レベルまたは回路レベルに基づいて配置されています。電圧レベルが高いほど、および/または電流レベルが高いほど、電磁干渉 EMI）を周囲の制御ケーブルと干渉させ、したがって分離を大きくする。

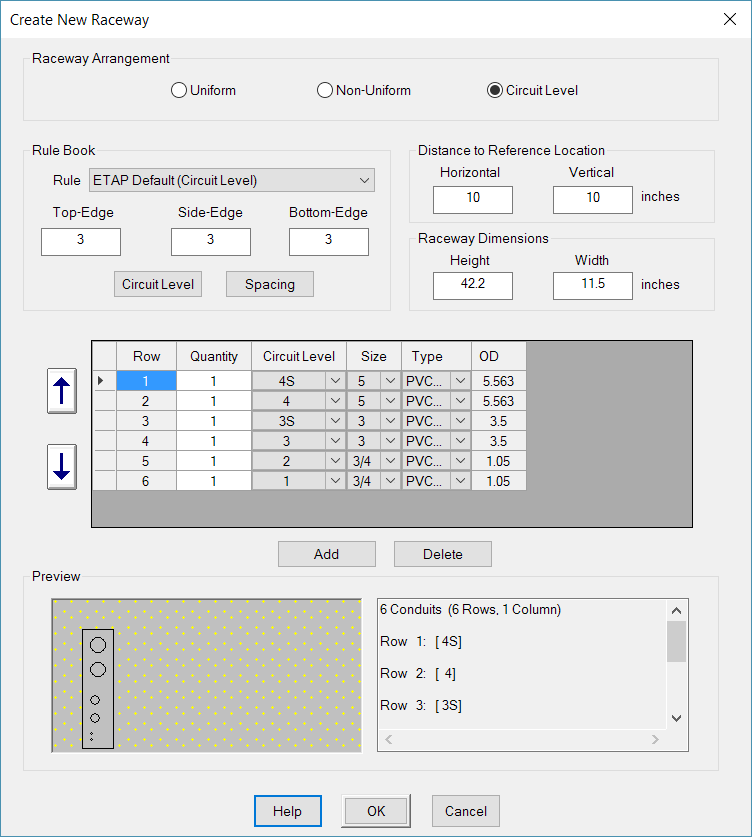

Underground Cable Raceway Rule Book Wizard
ETAP ルールブックは、日常のエンジニアリングタスクを実行するための様々なエンジニアリングルール/経験法則、標準ルール、およびベストプラクティスを含む保管および処理システムです。ルールブックを利用する利点は、会社/産業エンジニアリング標準に一貫して守られていることを保証して、組織全体で共有ができることです。ETAP ライブラリファイルと同様に、独自のルールファイルを開いたり作成することができます。ルールブックは、コピーして一緒にマージすることもできます。
