Norma Cortocircuito IEC 61363

El Análisis de Cortocircuito ETAP cumple con el estándar IEC 61363, requerido para instalaciones eléctricas en barcos o unidades móviles y fijas en alta mar. Incluye condiciones de carga previas a la falla mediante el análisis de flujo de carga para calcular las corrientes de cortocircuito con precisión junto con informes detallados de funcionamiento del dispositivo y alertas OLV.

Características clave

  • Cálculos de cortocircuito transitorio utilizando IEC 61363
  • Incluya condiciones de carga previas a la falla utilizando análisis de flujo de carga para realizar análisis de cortocircuito
  • Factor c de tensión definible por el usuario
  • Compara las clasificaciones de los dispositivos de protección con los valores calculados de cortocircuito

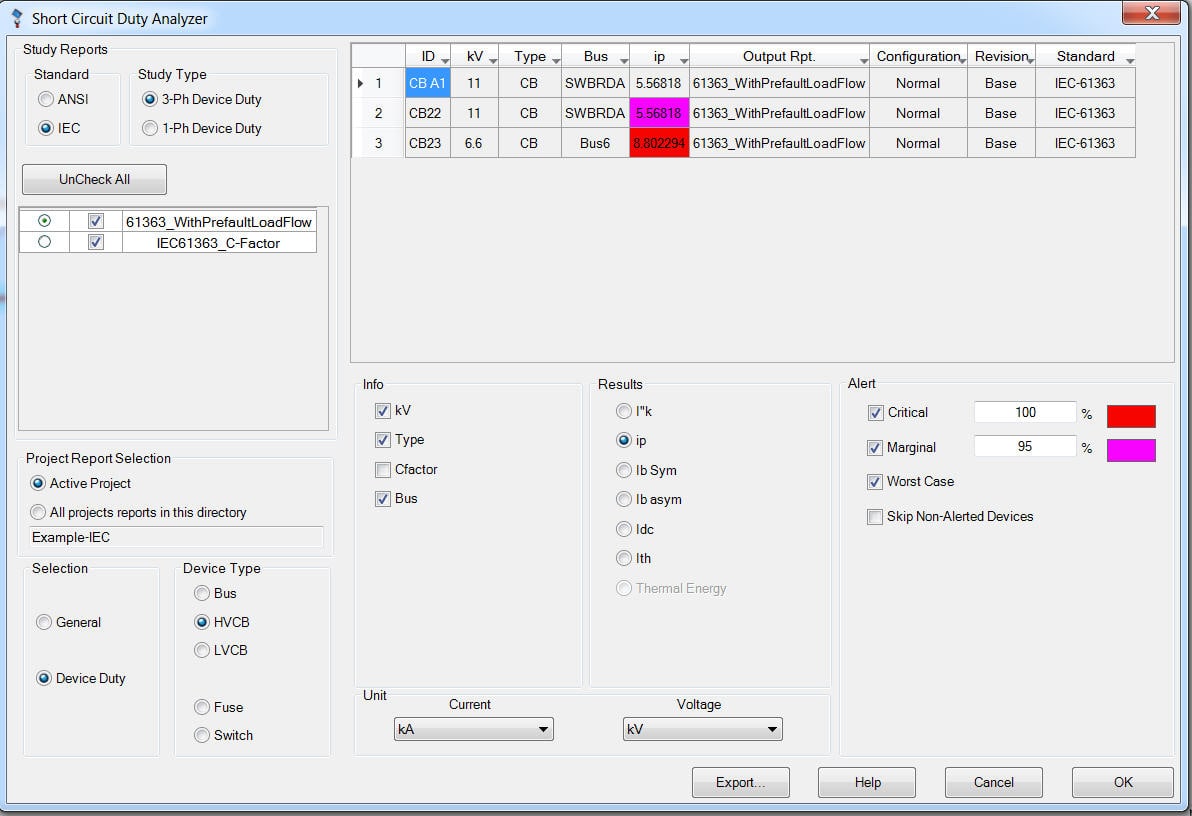

  • Analizador mejorado de cortocircuito compatible con clasificaciones de servicio del dispositivo basadas en IEC 61363 con alertas
  • Seleccione el servicio del dispositivo en el peor de los casos entre varios reportes
  • Informes detallados de trabajo del dispositivo IEC 61363 y alertas OLV
IEC 61363 device duty reports

Gráficas interactivas

  • Gráficas
    • Genera conjuntos compatibles de pruebas de relé de corto circuito transitorios
    • Representaciones gráficas de la frecuencia de las tres fases del proyecto
    • Gráficos trifásicos para Idc, iac (RMS), ip
  • Muestra los resultados de servicio del dispositivo de bloque de datos en el diagrama unifilar.

Estándares de corto circuito

IEC 62271-100 Aparamenta de Alta Tensión,Pparte 100: Disyuntores de Corriente Alterna de Alta Tensión
IEC 62271-200 Aparamenta de Alta Tensión, Parte 200: Aparamenta de Control de Metal de CA para Tensiones Nominales inclusive por encima de 1 kV y hasta 52 kV
IEC 62271-203 Aparamenta de Alta Tensión, Parte 203: Aparamenta de metal con aislamiento de gas para tensiones nominales superiores a 52 kV
IEC 60282-2 Fusibles de Alta Tensión, Parte 2: Fusibles de expulsión
IEC 60909-0 Corrientes de cortocircuito en sistemas de CA trifásicos, Parte 0: Cálculo de corrientes Edición 2.0 2016-01
IEC 60909-1 Corrientes de cortocircuito en sistemas de CA trifásicos, Parte 1: Factores para el cálculo de corrientes de cortocircuito de acuerdo con IEC 60909-0
IEC 60909-2 Equipo eléctrico - Datos para cálculos de corriente de cortocircuito de acuerdo con IEC 909
IEC 60909-4 Corrientes de cortocircuito en sistemas de CA trifásicos, Parte 4: ejemplos para el cálculo de corrientes de cortocircuito
IEC 60947-1 Aparamenta de Baja Tensión, Parte 1: Reglas generales
IEC 60947-2 Aparamenta de Baja Tensión, parte 2: interruptores
IEC 61363-1 Instalaciones Eléctricas de Barcos y Unidades Marinas Móviles y Fijas, Parte 1: Procedimientos para calcular corrientes de cortocircuito en CA trifásica
IEC 60781 Guía de aplicación para el cálculo de corrientes de cortocircuito en sistemas radiales de baja tensión
