Arco Eléctrico

Recursos para ahorrar tiempo

Entrada global de datos de arco eléctrico para equipos

Acelere la entrada de datos para su estudio de arco eléctrico aplicando globalmente la herramienta de datos de análisis de arco eléctrico basada en el tipo de equipo eléctrico y la clasificación de voltaje.

La definición global de datos de análisis de arco eléctrico elimina la necesidad de especificar esta información en cada bus
Definición global de distancia de trabajo, brechas de bus, límites de aproximación y clases de guante con clasificación de voltaje
Especifique datos de análisis de arco eléctrico basados en IEEE 1584 2018 o valores definidos por el usuario
Seleccione globalmente los datos de evaluación de riesgo de choque según NFPA 70E 2021, NFPA 70E 2018, NFPA 70E 2015, NFPA 70E 2012 o configuraciones definidas por el usuario
Cambie globalmente los ajustes de clase de guante con clasificación de voltaje dados por ASTM D 120-14 Estándar para guantes de protección con clasificación de voltaje
Las actualizaciones de los datos de cálculo de relámpago de arco se pueden realizar globalmente sin tener que modificar cada editor de bus individualmente

Global Arc Flash Data Entry for Equipment

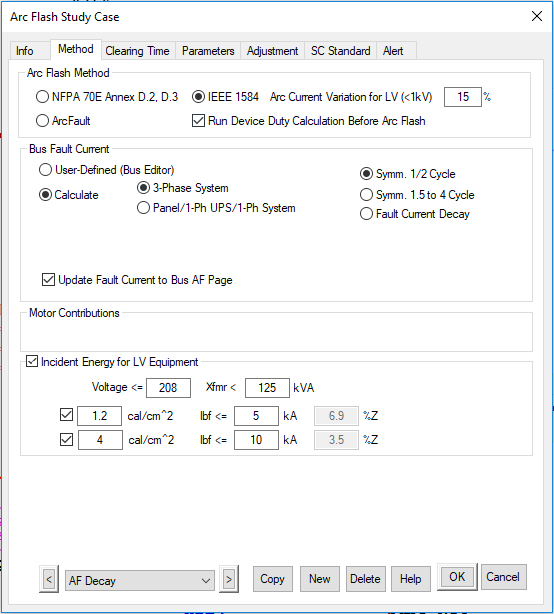

Contribuciones del motor y manejo de equipos de baja tensión

El software de análisis de arco eléctrico ETAP facilita la especificación de datos de análisis de arco eléctrico que deben aplicarse a equipos de bajo voltaje, como motores y transformadores, basados en NFPA 70E 2009 e IEEE 1584.

Considere la caída de la corriente de falla del motor para el análisis del arco
Excluir automáticamente las pequeñas contribuciones de motores del análisis de arco eléctrico.
El software de análisis de arco eléctrico ajusta automáticamente la corriente de falla de arco en función de las contribuciones del motor en descomposición y determina el efecto en la energía y la respuesta del dispositivo de protección.
Ciclo (tiempo) definible por el usuario para la contribución del motor para permitir un mejor modelado de las constantes de tiempo del motor para el cálculo del arco eléctrico.
El programa de análisis de arco eléctrico aplica automáticamente las ecuaciones de NFPA 70E cuando la corriente y el voltaje de falla atornillados están fuera del rango permitido para obtener los resultados del análisis de arco eléctrico.
El software Arc Flash identifica y excluye automáticamente los transformadores con voltaje y tamaño relativamente bajos (kVA)
Asigne automáticamente la categoría de peligro de destello de arco a estos tipos de equipos según los rangos de corriente de falla
