Evaluación Automática de Arco Eléctrico

Evaluación Automatizada de la Energía de Arco Eléctrico

Cuando se realizan estudios de protección y coordinación, es difícil anticipar posibles problemas de coordinación del arco eléctrico debido a las diferencias entre las corrientes de arco y de falla franca. La solución Auto Arco Eléctrico evalúa automáticamente la energía incidente y los puntos de daño del equipo del arco eléctrico para resolver rápidamente estos conflictos limitando el número de escenarios requeridos o incluso eliminando la necesidad de un estudio aislado del arco eléctrico.

Evaluación automatizada de Arco Eléctrico

  • Análisis de riesgos basado en múltiples condiciones de funcionamiento y variaciones actuales
  • Evaluación automatizada de la energía de Arco Eléctrico basada en
    • Frontera de Área de energía constante (Gráficas de Área-C) - Patente Pendiente
    • Punto de Daño de Energía de Arco - Subestación Resistente al Arco (IEEE C37.20.7)
  • Evalúe automáticamente las fallas del lado de la línea, de la barra y de la carga
  • Evaluación tabular y gráfica con advertencias y alertas
  • Libro de Reglas de Evaluación de Arco Eléctrico
  • Criterios de Evaluación de Datos Individuales y Globales

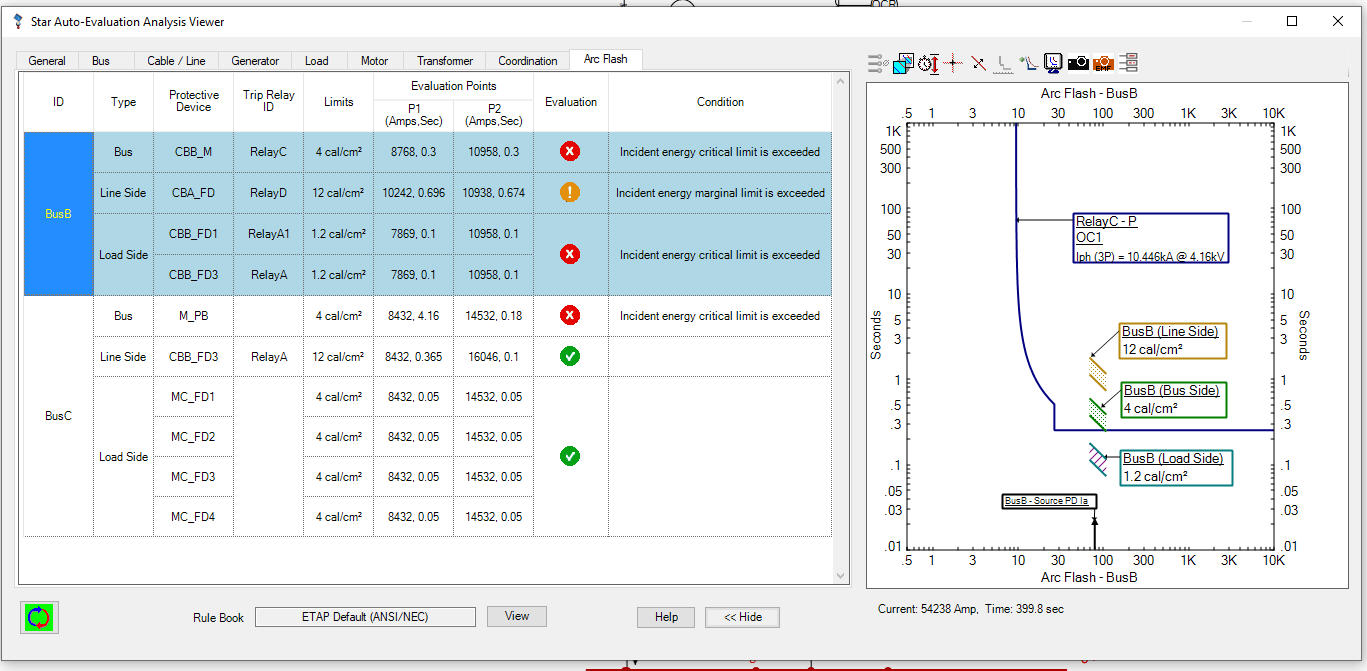

Arc Flash Auto-Evaluation Capabilities

Capacidades de Evaluación Automática de Arco Eléctrico

  • Visor Interactivo de Resultados
  • Representación visual de variaciones en TCC por ubicación
  • Representación gráfica de los diagramas de área de energía incidente en TCC
  • Visualización de datos de entrada de las gráficas de Área-C en el Diagrama Unifilar con los Bloques de Datos
  • Filtros Globales para Condiciones Especiales - Nueva Regla IEEE 1584-2018 2kA, 240V
  • Actualice Automáticamente las Corrientes Máximas y Mínimas del Cortocircuito para la Evaluación
  • Cuenta para el Aislamiento de Equipos y la Tolerancias de dispositivos de Protección Contra Sobrecorriente
  • Límites de variación definidos por el usuario
  • Exporte los resultados de evaluación a reportes de MS Excel
Automated Arc Flash Evaluation

Visualización de la energía incidente en Curvas de Tiempo Corriente (TCC)

Gráficas de frontera de Área de energía constante

El área de límite de energía constante ETAP (gráficos de área-C) basada en el modelo IEEE 1584 2018 puede mitigar los resultados del arco eléctrico en la etapa de coordinación. Esta representación gráfica proporciona un límite de referencia basado en el límite de energía incidente definido por el usuario. Permite a un ingeniero de protecciones considerar múltiples condiciones de operación y variaciones probabilísticas en la forma en que un arco eléctrico podría ocurrir dentro de un equipo eléctrico.

Características de visualización de Energía Incidente

  • Niveles de diseño de Energía Incidente constantes por ubicación
  • Variación de corriente de arco
  • Múltiples configuraciones de electrodos
  • Variación basada en los modos de operación del sistema:
    • Tensión de la Barra
    • Corrientes de cortocircuito potenciales máximas y mínimas
  • Variaciones de equipo:
    • Espaciamiento entre los conductores
    • Altura
    • Ancho
    • Profundidad
    • Distancia de trabajo
  • Actualizaciones globales de datos de muestra basadas en el tipo de equipo y la tensión.
  • Conjuntos de datos individuales por ubicación (Bus, lado de línea y lado de carga).
  • Copiar/Pegar rápido datos de muestra
  • Límites de variación definidos por el usuario
  • Representación visual de variaciones en TCC por ubicación
  • Representación gráfica de los diagramas de área de energía incidente en TCC
  • Gráficos de Área-C para arco eléctrico monofásico debajo de tableros, UPS, adaptadores de fase
  • Visualización de datos de entrada de las gráficas de Área-C en el Diagrama Unifilar con los Bloques de Datos
