ArcSafety™ - DC 아크 플래시 소프트웨어


DC 아크 플래시

DC 아크 플래시 해석

설계   계산   검토

Overview

ETAP DC 아크플래시 소프트웨어는 주요 시설, 전기화학 발전소, 변전소 배터리 뱅크, 태양광 플랜트, 원자력 플랜트 및 수송 시스템을 포함한 다양한 유형의 직류 애플리케이션에 대한 사고 에너지를 계산합니다.

ETAP DC 아크 플래시는 NFPA 70E 2018 Annex D.5.1 에서 D.5.3까지 준수합니다. 해당 모듈을 사용하면 엔지니어는 네트워크 기반 솔루션과 DC 아크 플래시 사고 에너지 값을 비교하고 가장 보수적인 결과를 결정할 수 있습니다.

DC Arc Flash Analysis Software Overview

DC 아크 플래시 소프트웨어의 주요 기능

  • 계산 방법:
    • 최대 전력
    • 스토커스 & 오픈랜더
    • Paukert
  • 사고 에너지 결정
  • 아크 플래시 경계 계산
  • 그래픽 "What If" DC 아크플래시 계산기
  • DC 고장해석과 통합
  • Star와 통합- 보호협조 기기 조정
  • 아크플래시로 인한 오작동 식별
  • 아크 플래시 결과 해석기
  • NFPA 70E 2021 준수를 기반으로 한 기기 라벨링
ETAP DC Arc Flash Analysis Datablock WorstcaseDC Arc Flash Calculation Software

DC 아크플래시 소프트웨어의 기능

  • 최악의 경우 아크 플래시 시나리오 검토
  • TCC 뷰에서 그래픽 DC 아크 전류 기준 플롯
  • 다중 공급원의 사고에너지 감산 방법
  • 비선형 전류 공급원(DC 커플 시스템, PV, BESS 등)의 사고 에너지 결정

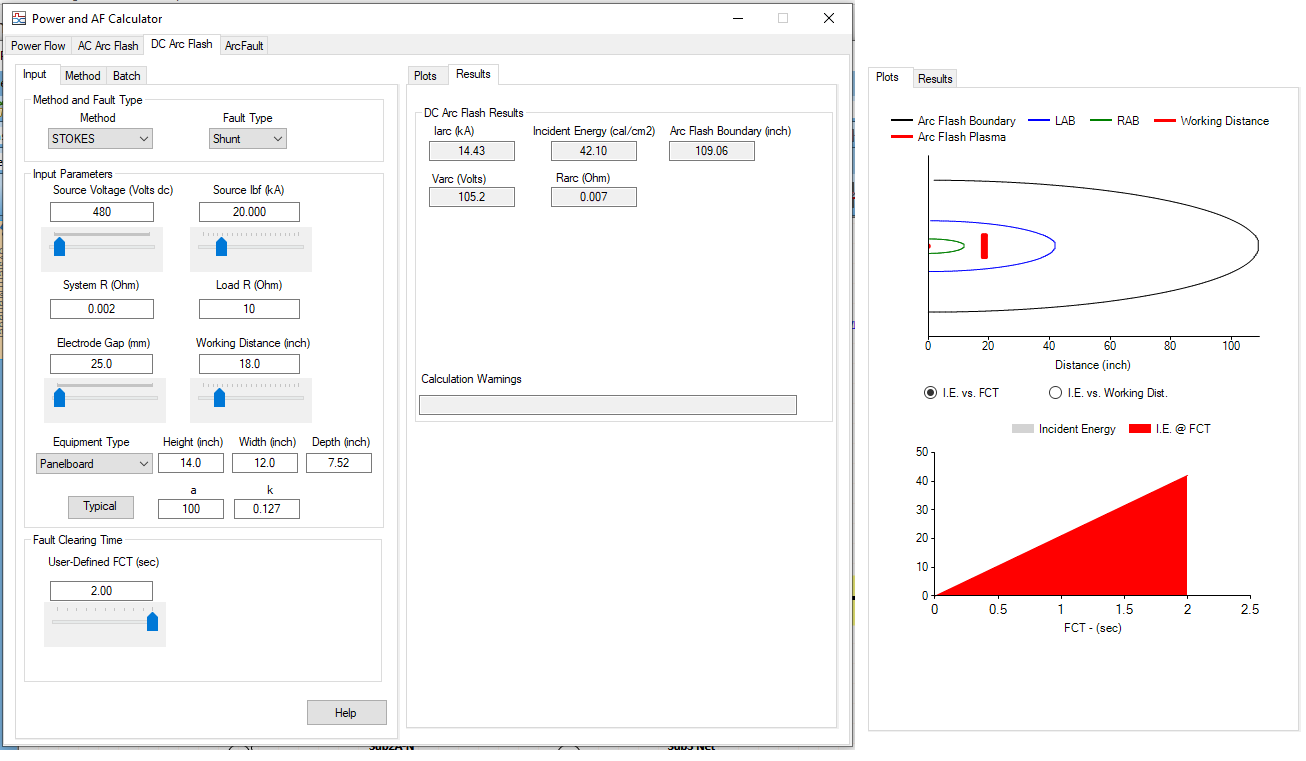

  • DC 아크 플래시 계산기
    • 신속한 그래픽으로 "What If" 시나리오 결과 확인
    • 다양한 입력 세트에 대한 스프레드 시트에서 전체 계산
    • 각 방법에 대한 계산 경고
  • 배터리 에너지 저장 시스템
    • IEEE Std.946
    • 충전 상태에 기반한 고장해석 모델링
  • PV 어레이 모델링
    • 다중 발전 카테고리
    • 방사조도 계산기 탑재
    • 제조사의 PV 및 IV 곡선을 기반으로 한 SC 모델
    • 직렬 및 병렬 어레이를 기반으로 한 PV 패널 모델링
  • 모델 UPS, DC 전동기, & AC-DC 컨버터
  • 사용자 정의 고장해석 곡선에 기반한 모델 충전기
  • 산업 표준 & 원자력 등급 DC 모듈과 완전히 통합
ETAP DC Arc Flash Analysis - Graphical DC Arc Current Reference Plot on TCC View
