インテリジェントトランクション単線系統図

トランクション単線系統図

トランクション単線系統図

単線系統図は、鉄道ネットワークデータベースを管理するためのユーザフレンドリーなインターフェイスであり、スケマティックなネットワークの視覚化に利用されます。
Traction One Line Diagram
トラクション単線系統図は、電気回路網のインタラクティブなモデル化、監視、管理、シミュレーション・シナリオの実行、結果を簡単で直感的な方法で分析するために使用されます。 他の機能には、サブシステムのマルチレベルネスト、マルチカラーシンボル、スイッチングデバイスの管理用インターフェイス、独自の多次元データベースなどがあります。

インテリジェントワンラインダイアグラムの主な機能

  • データブロック
  • 複合ネットワーク
  • オートレンジ&精度
  • 高解像度グラフィックス
  • 統合された3相および1相
  • 統合されたAC、DC、および接地システム
  • 標準、電圧、エリア列車ルートとアース/アースカラーのテーママネージャ
  • スタディ結果に基づくグラフィカルな輪郭線

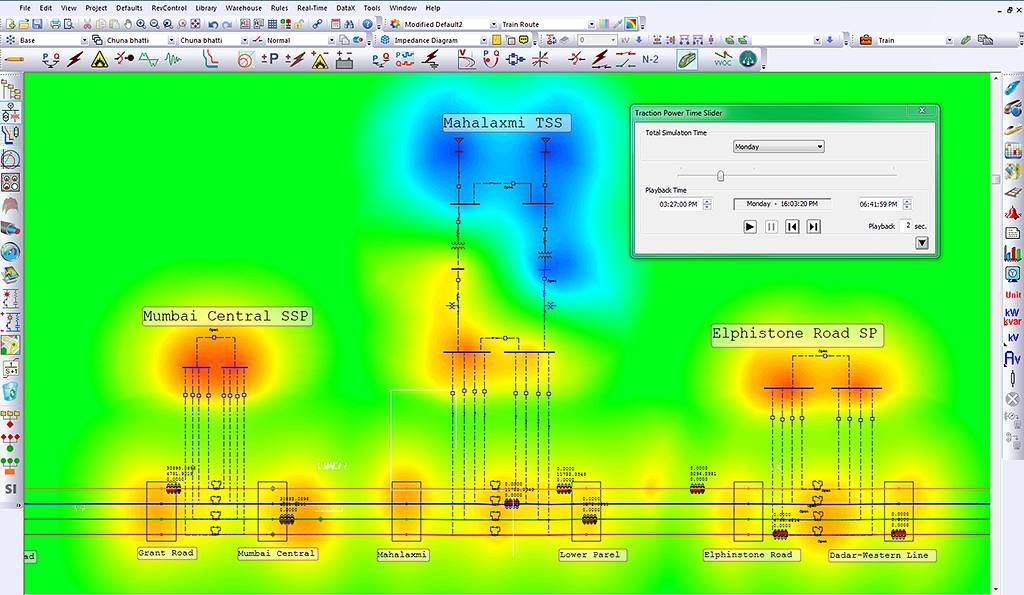

Traction Substation Results Contouring

テーママネージャー

個々の単線図に対して異なるテーマを設定します。 テーマは、標準、電圧レベル、面積、グランド、アース、およびグランドスイッチによるアースに基づいてカラーコード化することができます。 ユーザーはオプションとして輪郭線を追加することもできます。 この機能により、ユーザーは1行の図の後ろにユーザーが設定可能なカラーマップを配置できます。 これらのマップは、電圧または電力の流れの大きさに基づいて色分けされています。

ユーザー定義の結果フォーマット

表示/非表示に基づいて:

  • ズームレベル
  • 装置タイプ
  • 装置の状態
  • 情報アノテーション
  • スタディ結果
  • データブロック
Intelligent Traction One-Line Diagram
