自動保護および協調解析ソフトウェア

Automated Protection & Coordination

自動保護協調のデザイン

生産性を高め、時間を節約 - Star自動評価
Starの自動化された保護協調評価ソフトウェアは、カスタマイズされた設計基準と業界のガイドラインに基づいて、システムの保護協調/選択の自動検出と評価を行います。
Example of how to use Star Auto-Evaluation using the Analysis viewer and adjusting ST pickup
  • 作業の数月を数時間に短縮
  • 自動化された保護パスに基づいてTCCカーブを素早く作成
  • 間違ったトリップやミスコーディネーションを簡単に識別
  • 間違いや面倒なレビューを避ける
  • システムの保護協調のための業界基準とガイドラインの標準化
  • プロジェクトのフロントエンドでの保護協調を検討する。

自動保護協調ソフトウェアの主な機能

  • 保護ゾーンの自動化されたインテリジェントな検出
  • 自動過電流保護および調整評価
  • NEC、IEEE、IEC規格および業界ルールのサポート
  • Star RuleBook™に基づくカスタマイズされた評価基準
  • 適用可能な故障箇所の自動選択
  • スルーフォールト電流の計算
  • コーディネーション評価のためのフォールトタイプの選択
  • 適用可能なデバイスTCC曲線の自動表示
  • 評価基準の広範な条件と違反メッセージ
  • 結果の色分けされた表形式およびグラフィック表示
  • インタラクティブな結果ビューアによる違反の修正と再評価
  • グラフィカルなスナップショットと表形式の結果から簡単に作成できるレポート
List of protective conditions with based on Star Auto rulebook

インタラクティブな結果ビューア

  • 保護協調スタディの評価結果は、簡単かつ迅速に参照できるように、表形式およびグラフ形式で表示されます。
  • Star自動評価ビューアは、検出された違反や機器保護と機器調整の懸案事項を強調して、保護機器設定の修正と調整を可能にします。
An expanded view of Star Auto-Evaluation Analysis Viewer with TCC curves

保護および調整のルールブック

保護ルールを適用して保護装置の設定を評価し、装置の損傷を防止します。調整ルールは、最適な設定を行うのに役立つ下流側および上流側の保護デバイス間の時間過電流の競合を特定するのに役立ちます。

ETAP Star RuleBookには、業界基準とガイドラインに基づく一連のデフォルトルールが用意されています。企業/業界の慣行に基づいて、異なる評価基準ルールをカスタマイズして適用することができます。

Setting the star auto rulebooks for  transformer Limits based on NEC Table450 3(A)

Videos

Star™ Auto-Evaluation: Automated Protection & Coordination Design

Star™ Auto-Evaluation: Automated Protection & Coordination Design

This presentation will highlight how Star Auto-Evaluation software can improve your system design, safety, reliability and operation. Validate protective device settings for equipment protection, identify mis-coordination and fix zone selectivity issues, apply industry rules for system protection & coordination and significantly increase efficiency, accuracy, and design consistency.

Literature

Star-Protection and Device Coordination

Star-Protection and Device Coordination

ETAP Star protection and device coordination program provides an intuitive and logical approach to Time Current Characteristic (TCC) analysis.

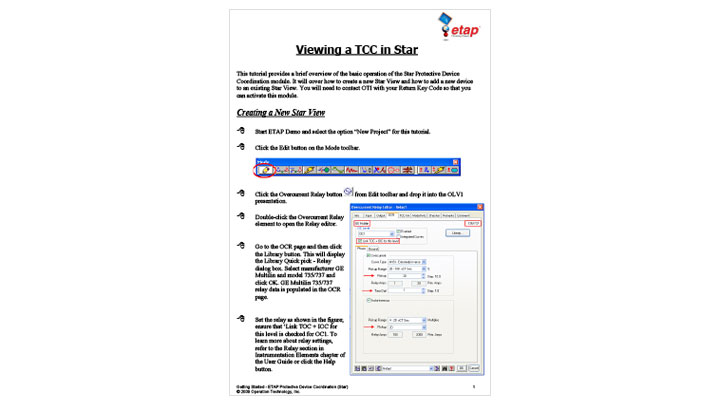

Viewing a TCC in Star

Viewing a TCC in Star

Viewing a TCC in Star

White Papers
