コントローラー & リモートターミナルユニット

コントローラー & リモートターミナルユニット

etap iCE™ - インテリジェント制御エンタープライズハードウェア

電力系統のデータ収集、監視、遠隔制御のソリューション
etap iCE™ インテリジェント制御エンタープライズハードウェア製品プラットフォームには、プログラマブル制御と、最適な性能、高速応答、およびサイバーセキュリティを実現する ETAP Real-Time™ ソリューションと統合されたリモートターミナルユニット (RTU) が含まれます。
etap iCE RTU Hardware

リモートターミナルユニット

  • 変電所データ収集 & 制御
  • フィールド/ポール搭載 RTU
  • フィーダーリモートターミナルユニット - FRTU
  • 統合された RTU & 事故削除

コントローラー

  • 変電所の自動化
  • 知的負荷遮断
  • 発電制御
  • データ収集
  • 安全でスケーラブルなコントローラー

etap iCE の主な機能

  • プログラム可能なコントローラー
  • リモートターミナルユニット - RTU
  • データ収集 & 制御
  • 統合された事故検出器
  • フォールト・トレラント・ハードウェア
  • 高いパフォーマンス & 可用性
  • 組込み冗長性
  • セキュリティ保護されたコントローラー
  • 通信プロトコル
  • 高いパフォーマンス & 可用性
  • 無線通信
  • 国際規格に準拠
  • IEC62351 サイバーセキュリティ準拠
  • IEC61131-3 自動化ロジックプログラミング
  • EC61850-3 変電所自動化 MV & HV 設備
  • ETAP Real-Time™ ソリューションによる検証済み

RTU & 変電所の自動化

iCE-RTU

HV/MV 設備用遠隔制御ユニット

iCE-RTU

iCE-GW

制御プロトコル用通信ゲートウェイ

iCE-GW

iCE19

19 インチラックマウント RTU /コントローラー

iCE19

装置通信 & コンプライアンス

通信プロトコル

  • IEC 60870-5-101、102、103、104
  • IEC 61850 MMS、GOOSE
  • DNP3.0 シリアル & TCP
  • Modbus RTU/TCP
  • Profibus DP
  • Procome
  • DLMS
  • SNMP

IEC62351 サイバーセキュリティ準拠

  • Role based Access Control (RBAC)
  • Access Control List (ACL)
  • TLS/SSL Incryption
  • HTTPS
  • SSH
  • VPN

自動化ロジックプログラミング

  • IEC61131-3

時間の同期

  • NTP
  • IEEE1588
  • IEC60870-5-101
  • DNP 3.0

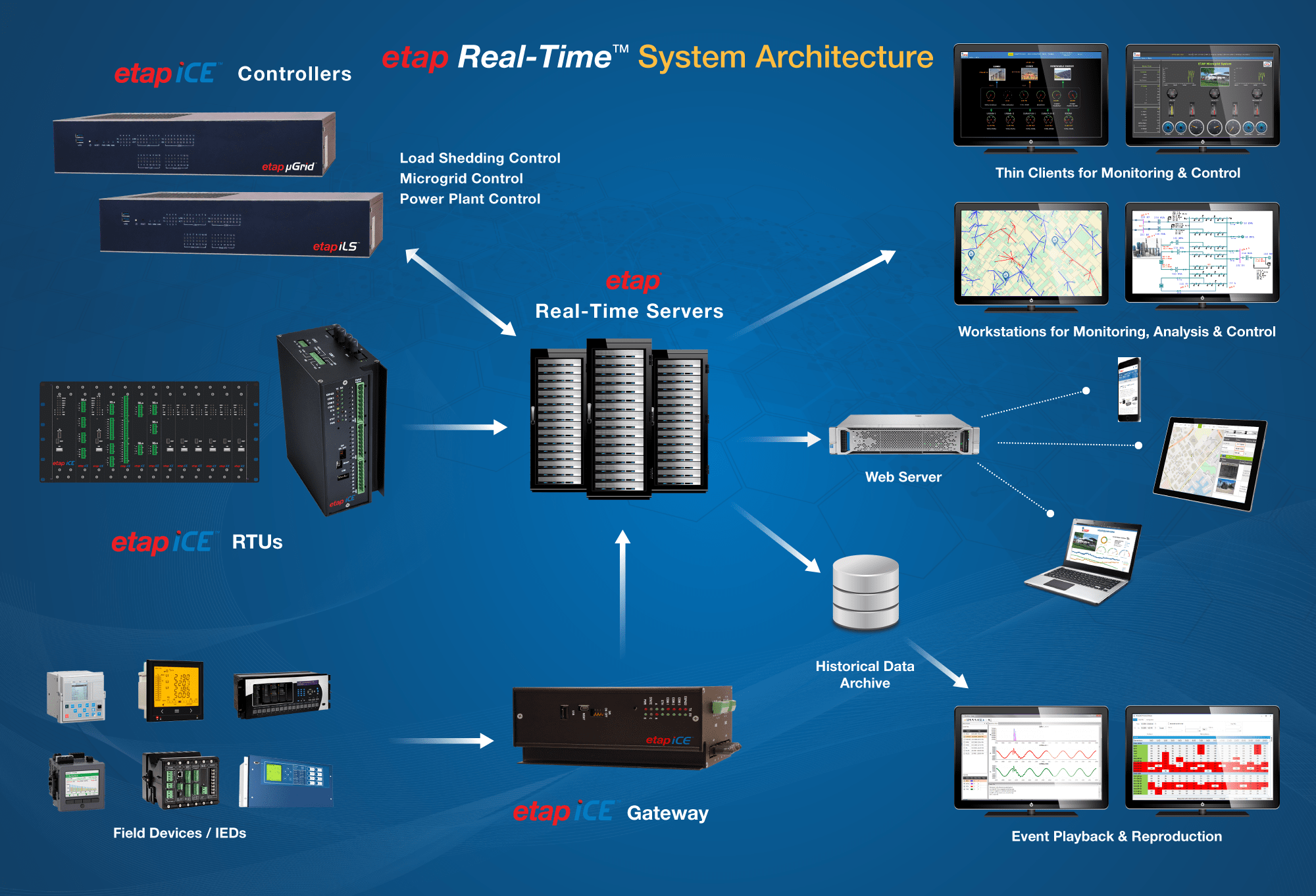

etap iCE Communication Architecture Diagram

環境コンプライアンス

変電所自動化 MV & HV 設備に準拠した IEC61850-3:

定格絶縁電圧

IEC 60255-5:2000 Table I

絶縁耐力試験電圧

IEC 60255-5:2000 Table I, Series B (Clause 6)

絶縁抵抗試験

IEC 60255-5:2000 (Clause 7)

インパルス電圧試験

IEC 60255-5:2000 (Clause 8)

静電気放電耐性

IEC 61000-4-2

放射性耐性

IEC 61000-4-3 // IEC 60255-22-3 // ENV 50204 (GSM)

電気ファーストランジェントバースト耐性

IEC 61000-4-4 // IEC 60255-22-4 // ANSI/IEEE C37.90.1

サージ耐性

IEC 61000-4-5

伝導耐性

IEC 61000-4-6

電力周波数磁界耐性

IEC 61000-4-8

パルス磁界耐性

IEC 61000-4-9

減衰振動磁界耐性

IEC 61000-4-10

振動過渡耐性

IEC61000-4-12

電気外乱 (1 MHz Burse)

IEC 60255-22-1:2005

高圧インパルス

IEC 60060-1

伝導放出

EN55022:2000

信号電圧

IEC 61000-4-17

主周波数電圧

IEC 61000-4-16

電圧低下

IEC 61000-4-29

温度の変化

IEC 60068-2-14

湿った熱 (長期曝露)

IEC 60068-2-3

複合温度/湿度サイクル試験

IEC 60068-2-38

冷時

IEC 60068-2-1

乾いた熱

IEC 60068-2-2

湿った熱、サイクル (12 h + 12 h サイクル)

IEC 60068-2-30

記憶装置



振動 (正弦波)

IEC 60068-2-6

感電 (内部包装)

IEC 60068-2-27


アプリケーションと産業

  • eSCADA
  • PMS
  • ADMS
  • 高速知的負荷選択遮断
  • 配電負荷選択遮断
  • SCMS
  • 輸送 PMS
  • 電力計量
