単線系統図

単線系統図

単線系統図

自動化された、簡単な、直感的な

無制限バス、配電盤ボード、詳細計装を含むその他の要素を備えた3相および1相AC / DC、およびアース/アース型ネットワーク用の単線系統図の作成および管理

LVシステムソフトウェア
  • 複数の電圧レベル・ハンドリングによる完全統合ビュー
  • 無制限のメインパネル/ディストリビューションボードとグラフィカルサブパネル
  • 3相、2相、1相を内蔵
  • AC、DC、アースおよびアースシステムの統合
  • サブシステムのマルチレベルネスト
  • スイッチング装置の管理用インタフェース
  • チャージャ/整流器/ UPSモデリング

オートビルド

自動ビルドは、単線系統図を作成および編集するための自動化された強力なツールです。 自動ビルドのルールベースの設計は、単線系統図を作成するのにかかる時間を大幅に短縮することができます。

  • 装置のツールバーから離れることなく単線系統図を自動的に作成
  • クイック&直感的な単線系統図の生成
  • 自動スペーシングとアラインメントルール
  • ドラッグ、ドロップ、検索、接続する必要はありません
Singel Line Diagram Auto-Build Function

データブロック

コンポーネント情報、入力データ、および調査結果を1つのブロックに追加して、単線系統図を表示します。

コンポーネント情報、入力データ、および調査結果を1つのブロックに追加して、単線系統図を表示します。

データブロックを使用する利点は、異なる研究から得られた特性と結果を示し、同じ情報を同じ1行のダイアグラムに表示することです。 インテリジェントなテキストボックスとハイパーリンクを使用して、追加のカスタマイズされたデータを単線系統図に含めることができます。

  • 入力データと学習結果をカスタマイズする
  • 結果、タグ、および/またはプロパティを表示する
  • テンプレートの定義と共有
  • 自動的にテンプレートを適用する
  • データブロックのインスタントプレビュー
Low Voltage System Software - Datablocks

コンポジットネットワーク&モーター

「複合ネットワーク」またはサブネットワークは、ユーザーがプロジェクトの一部をモデル化し、それを単一要素として表現することで、よりシンプルで組織的な外観を提供します。 「複合ネットワーク」は、1つのプロジェクトで複数のレイヤーを使用できるように、無制限のサブネットワークに対してネストすることができます。

  • カスタマイズ可能なビュー
  • 無制限の接続
  • ユーザー定義の場所とサイズ
  • プロパティと結果を視覚化する
composite network motors

オートレンジ&精密

インテリジェントなデータフォーマット

  • ルールベースの調査結果フォーマット
  • マグニチュード依存精度
  • 共有結果の精度設定
  • ユニット検出
    • W↔kW↔MW
    • var↔kvar↔Mvar
    • VA↔kVA↔MVA
    • A↔kA
Auto-Range and Precision

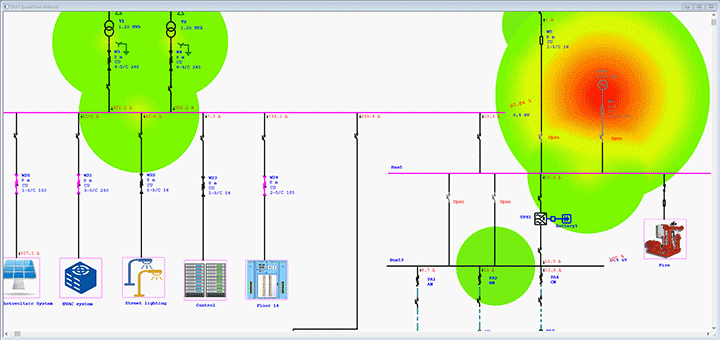

テーママネージャー

個々の単線図に対して異なるテーマを設定します。 テーマは、標準、電圧レベル、面積、グランド、アース、およびグランドスイッチによるアースに基づいてカラーコード化することができます。 ユーザーはオプションとして輪郭線を追加することもできます。 この機能により、ユーザーは単線系統図の後ろにユーザーが設定可能なカラーマップを配置できます。 これらのマップは、電圧または電力の流れの大きさに基づいて色分けされています。

ユーザー定義の結果フォーマット

表示/非表示に基づいて:

  • ズームレベル
  • 装置タイプ
  • 装置の状態
  • 情報アノテーション
  • スタディ結果
  • データブロック
ETAP Theme Manager
