Generator Start-Up Software

Generator Start-Up

Analyse du Démarrage du Générateur

En utilisant des modèles de machines et de réseaux entièrement dépendants de la fréquence, le programme de calcul de Démarrage du Générateur analyse le démarrage à froid des générateurs dans des conditions normales et d'urgence.

  • Démarrer un générateur à partir d'un état froid
  • Chargez un générateur jusqu'à ce qu'il atteigne la vitesse synchrone
  • Utiliser des modèles de machines et de réseaux dépendants de la fréquence
  • Utilise le Programme De Modèles Dynamiques Définis par l'Utilisateur
  • Actions dynamiques spéciales des turbines pendant le démarrage
  • Une extension au Programme d'Analyse de Stabilité Transitoire

Key Features

Fonctionnalités du Logiciel de Démarrage du Générateur

  • Étudier le rétablissement rapide de l'alimentation des charges critiques
  • Déterminer le temps de chargement optimal
  • Planifier la séquence de chargement
  • Analyser les comportements de démarrage du générateur & du moteur
  • Étudier les comportements du régulateur & des AVR pendant le démarrage
  • Simuler le démarrage d'un générateur diesel pour des applications critiques telles que les centrales nucléaires
  • Évaluer la récupération de puissance aux charges critiques en cas de perte de connexion au réseau électrique
  • Démarrer un générateur de secours à l'état froid dans des conditions normales et d'urgence
  • Simuler l'accélération & le rejet du moteur
  • Simuler automatiquement les actions de relais pendant l'analyse



Opérations flexibles

  • Correction des paramètres du générateur en raison de l'effet de saturation
  • Circuit d'amorçage du champ initial & temps de commutation
  • Contrôle du système de régulateur de vitesse détaillé & programmable par l'utilisateur
  • Commutation du système contrôlée par des actions de relais
  • Variété de commande de relais (Volt, Hz, V / Hz, dHz / dt)
  • Accélération du moteur dans des conditions de sous-tension & de sous-fréquence

Modèles Dynamiques

  • Excitateurs
  • Régulateurs Automatiques de Tension (AVR)
  • Régulateurs
  • Turbines
  • Stabilisateurs de Systèmes Électriques (PSS)

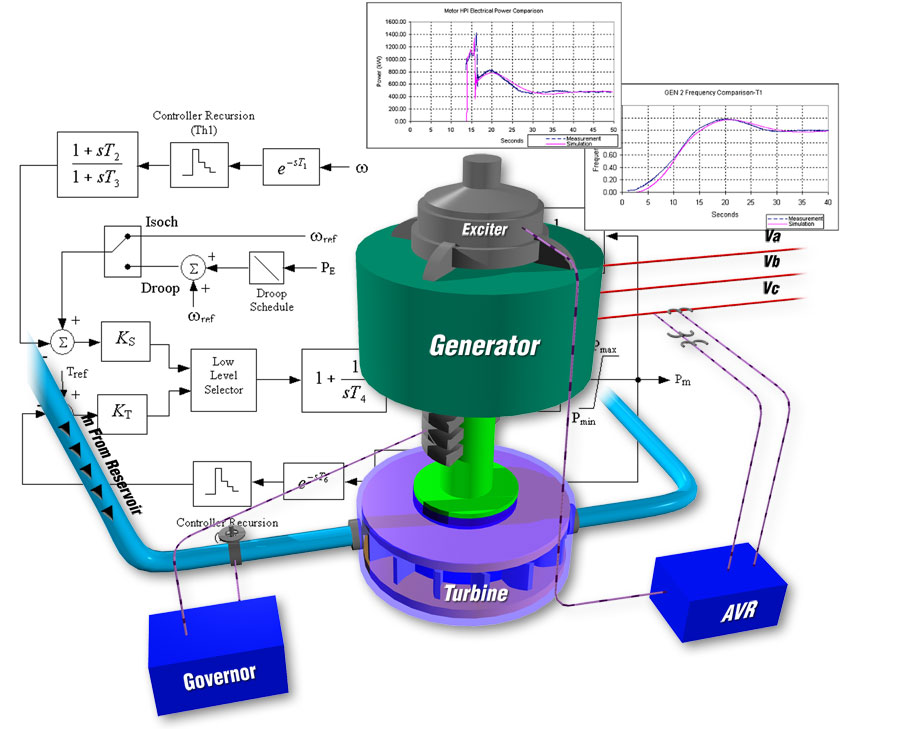

En utilisant des modèles de machines et de réseaux entièrement dépendants de la fréquence, le programme analyse le démarrage à froid des générateurs dans des conditions normales et d'urgence. L'ensemble du processus de démarrage du générateur inclut la simulation automatique des relais de commande et les comportements dynamiques des excitateurs - AVR, régulateur, turbine /moteur et Stabilisateurs de Systèmes Électriques (PSS).
Il peut être utilisé pour simuler les réponses dynamiques détaillées du générateur de démarrage, tester les charges d'urgence, y compris les moteurs, les MOV et autres connectés au générateur avant qu'il n'atteigne la vitesse synchrone et la tension nominale.

Videos

How to dynamically model & analyze generator stability during step loading using ETAP software

How to dynamically model & analyze generator stability during step loading using ETAP software

This study simulates the impact of step loading on the transient stability of a 2 x 25 MW GTG-based captive power plant at one of the Chemical Fertilizer Plants located at Trombay, India. The variation of electrical frequency and terminal voltage of the generator during the most conservative step loading of one generator unit is studied. The loads divided in steps are switched at certain time intervals to determine whether the frequency profile of the system is within the acceptable limit of ±5%. Load Flow and Short Circuit Studies are performed on the entire power plant distribution network of the fertilizer plant in advance to check the adequacy of equipment ratings during normal and short circuit conditions with all verified input data. The step load response study is carried out with only one GTG unit running in isolation, feeding only the critical emergency loads. Transient behavior of the GTG unit is simulated with IEEE transfer function dynamic models, viz. AC8B model of excitation system (AVR) and IEEE GGOV1 model for turbine governing system using the in-built standard library in ETAP software version 16.1.0. Various parameters of the generator like speed, active and reactive power, bus voltage, and frequency are plotted for determining the transient performance of the GTG unit.
