Diagrama unifilar inteligente
Diagrama unifilar inteligente
El diagrama unifilar es una interfaz fácil de usar para crear y administrar la base de datos del sistema utilizada para la visualización esquemática de la red.
Está diseñado para modelar, monitorear y administrar de manera interactiva las redes así como para ejecutar escenarios de simulación y analizar sus resultados de forma sencilla e intuitiva. Otras características incluyen anidamiento multinivel de subsistemas, símbolos multicolor, interfaces para la gestión de dispositivos de conmutación y una base de datos multidimensional única.
El diagrama unifilar inteligente lleva las tareas cotidianas de modelado y diseño de sistemas a un nuevo nivel de rapidez, facilidad y precisión.
Características importantes del Diagrama Unifilar Inteligente
- Auto-Build
- DataBlock
- Composite Networks (redes compuestas)
- Auto range & precision
- Gráficas de alta resolución
- Sistemas trifásicos y monofásicos integrados
- Sistemas combinados de CC y CA y sistemas de puesta a tierra
- Administrador de temas con colores ya sea estándar, voltaje, área y toma de tierras
- Mapa de color gráfico basada en resultados
Auto-Build
Auto-Build es una herramienta automatizada y poderosa para crear y editar el diagrama unifilar inteligente. El diseño basado en reglas de Auto-Build puede reducir significativamente el tiempo dedicado a la creación de un diagrama unifilar inteligente.
- Creación automatizada del diagrama unifilar inteligente sin salir de la barra de herramientas
- Generación rápida e intuitiva del diagrama unifilar
- Reglas automáticas de espacio y alineación
- No es necesario arrastrar, soltar, localizar y conectar
DataBlock

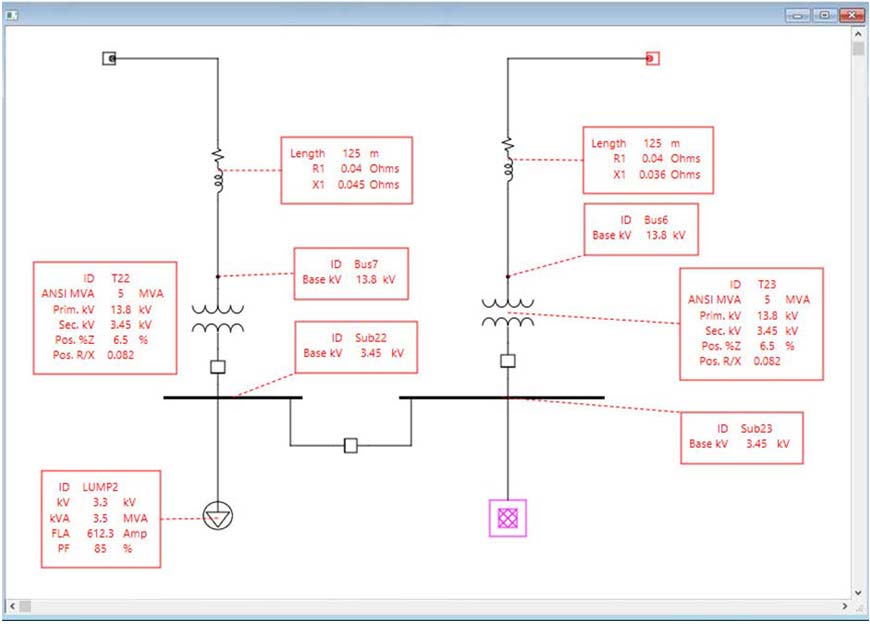

Agregue información de componentes, datos de entrada y resultados de estudios en un solo bloque para visualizarlos en el diagrama unifilar. Los Datablocks son totalmente personalizables, lo que permite mostrarlos, ocultarlos, organizarlos y darles formato según la preferencia del usuario.
Una ventaja de utilizar Datablocks es la posibilidad de mostrar propiedades y resultados de diferentes estudios y presentar esta información dentro del mismo diagrama unifilar.
- Personalizar datos de entrada y resultados de estudio
- Desplegar resultados, etiquetas y/o propiedades.
- Definir plantillas y compartirlas
- Aplicar de manera automática las plantillas
- Vista previa de Datablock
Composite Network & Motors
La Composite Network o sub-network permite a los usuarios modelar una parte de su proyecto y representarla como un único elemento, ofreciendo una apariencia más simple y organizada.
La Composite Network puede anidarse en un número ilimitado de subredes, lo que permite disponer de múltiples capas dentro de un mismo proyecto.
Vistas Personalizadas
- Conexiones ilimitadas
- Ubicación y tamaño definido por el usuario
- Visualización de propiedades y resultados

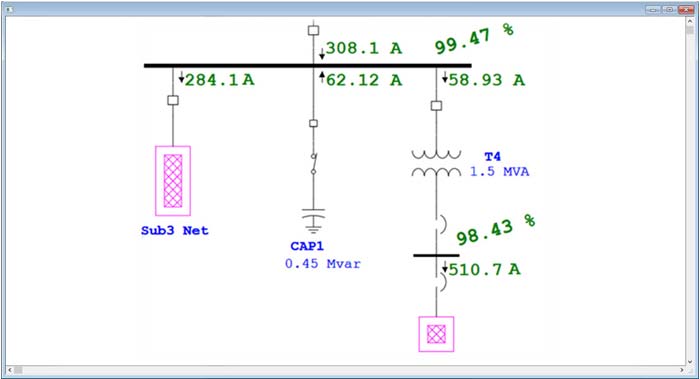

Auto-Range & Precision
- Formatos de resultados basados en reglas
- Precisión dependiente de la magnitud
- Compartir configuraciones de precisión de resultados
- Detección de unidades
- W ↔ kW ↔ MW
- var ↔ kvar ↔ Mvar
- VA ↔ kVA ↔ MVA
- A ↔ kA
Gestor de temas
Establezca diferentes temas para cada diagrama unifilar. Los temas pueden codificarse por colores según los valores predeterminados de ETAP, nivel de tensión, área, puesta a tierra y grounding.
El usuario también puede agregar contornos como opción. Esta funcionalidad permite colocar un mapa de colores configurable por el usuario detrás del diagrama unifilar. Estos mapas se codifican por colores según la tensión o la magnitud del flujo de potencia.
Formato de resultado definido por el usuario
- Visualización / ocultación según:
- Niveles de zoom
- Tipo de elemento
- Estado de elemento
- Anotaciones de la información
- Resultado de Estudio
- DataBlocks
